问题：怎么才能把承重墙的平面显示改为黑色实体填充？

如果希望承重墙体的平面显示为黑色实体填充，除了逐一对设置墙体材质的方法实现还

可以通过视图过滤器达到修改所有承重墙平面显示的目的。

(1)在视图中右键“视图属性”>“可见性/图形替换”，在打开的“楼层平面F1 的可见性/图形替换”对话框中切换到“过滤器”选项卡（如图1所示）。

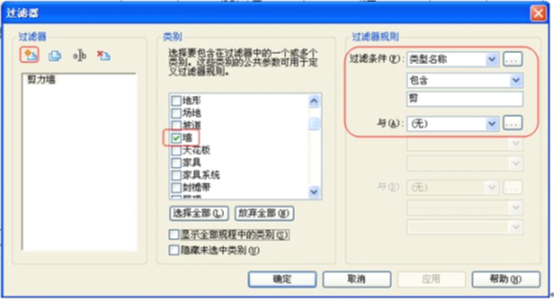

(2)单击下方“编辑/新建”按钮，在弹出的“过滤器”对话框单击左上角“新建”按钮，在弹出的“过滤器名称”对话框中输入过滤器名称“剪力墙”，并按下图设置：勾选类别“墙”前面的复选框，在“过滤条件”下拉列表中选择“类型名称”，条件为“包含”并在值的空格中输入“剪”，即该过滤器将过滤出所有类型名称包含“剪”字样的墙体，确定后回到“楼层平面F1 的可见性/图形替换”对话框中（如图2所示）。

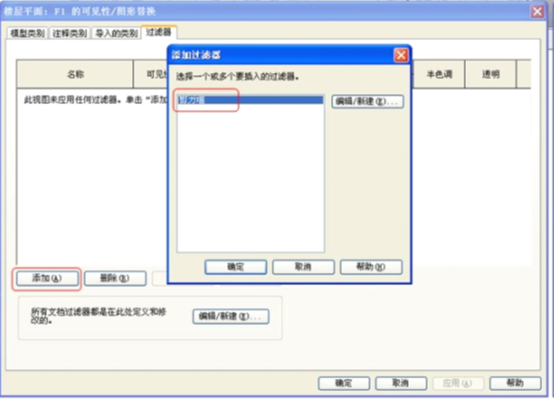

(3)单击“添加”按钮，在弹出的“添加过滤器”对话框中选择刚刚创建的过滤器“剪力墙”并确定（如图3所示）。

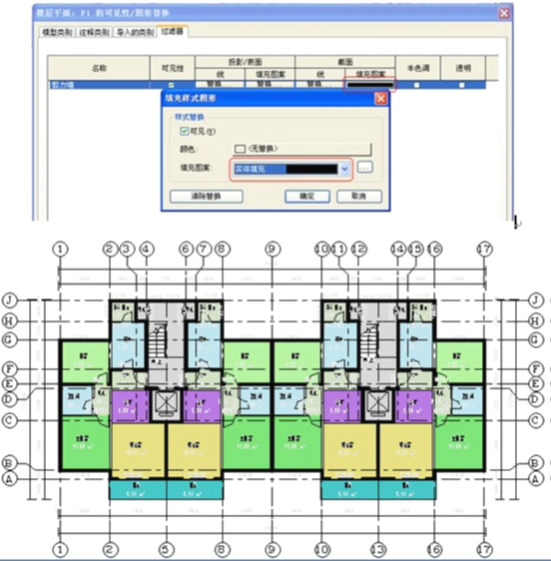

(4)单击过滤器“剪力墙”的“截面填充图案”下的按钮，在弹出的“填充样式图形”对话框中修改填充图案为“实体填充”。多次确定关闭多有对话框观察平面视图。实现所有承重墙的实体填充（如图4所示）。

注意：此方法与修改墙体材质来实现平面实体填充相比，有所不同：材质的设置是对该图元在所有视图的显示方式的修改，及墙体在所有视图的截面均被修改为实体填充，而视图过滤器的设置只是针对当前视图的修改。
