【技术要点】如何绘制异形的楼板上的女儿墙。

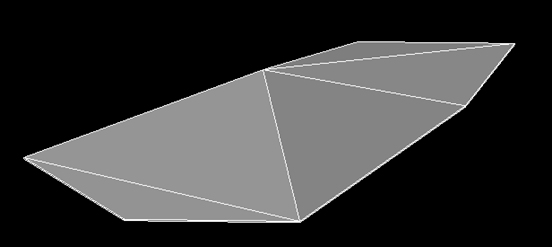

随着当今建筑业的快速发展，越来越多的异形建筑应运而生，使用传统的楼板已经不能满足需要，这时我们就需要使用Revit中比较特殊的命令来满足需要。如图。

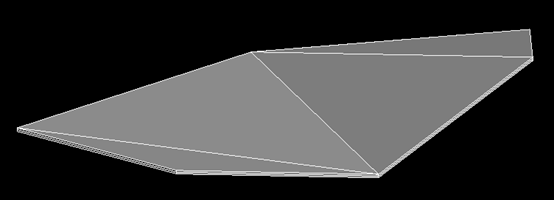

类似于此类的楼板，如果想在楼板上添加女儿墙的话将是异常复杂的，此时我将介绍一种较笨但是个人认为比较快速的方法，就是将楼板复制（两个楼板紧贴）如图：

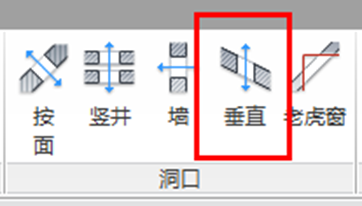

按照一般的方法，我们通常采用编辑楼板的方法来进行楼板的形状的设计，但是异形楼板不支持此种方式，故我们采用竖井洞口的方式来进行楼板剪切。如图：

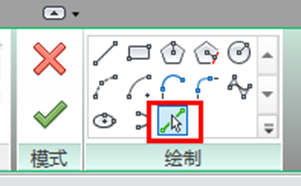

选择上面的楼板进行剪切，为方便剪切，使用拾取线的命令进行，选择偏移数值，如图：

按照边缘线进行内偏移，如图：

完成之后就可以创建沿着异形楼板形成的女儿墙。如图所示：
