问题：CAD图纸导入进来了，现在我要按照CAD图纸绘制墙体应该怎么话呢？

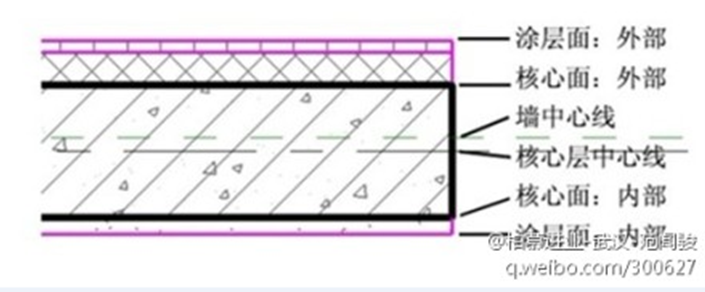

可能有些朋友会说按着轴网画就好了啊，但是有些墙如果没有在轴网之上呢？可能按着墙边缘绘制后移动就好了。但是实际操作中可能会有些许的误差，这些小错误往往会导致致命错误。在此我先和大家讲解下墙体构造。如图-1
图-1

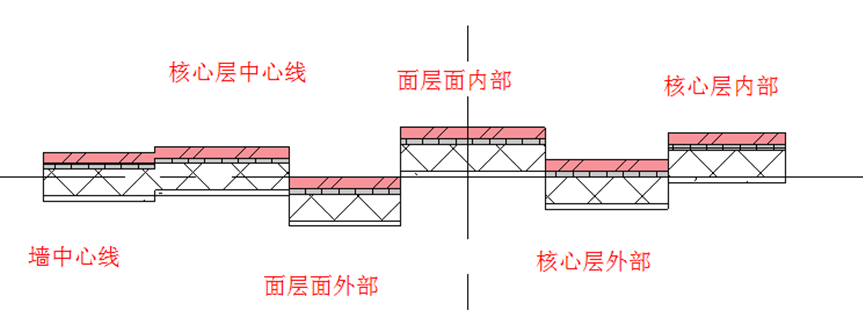

在Revit墙体绘制的时候一般默认为墙中心线，而系统有六种绘制方法如图-2
图-2

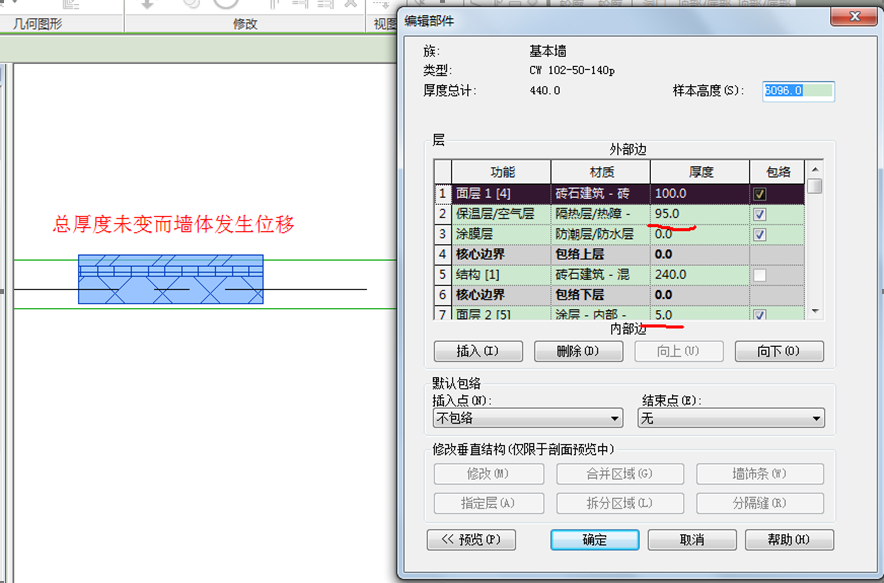

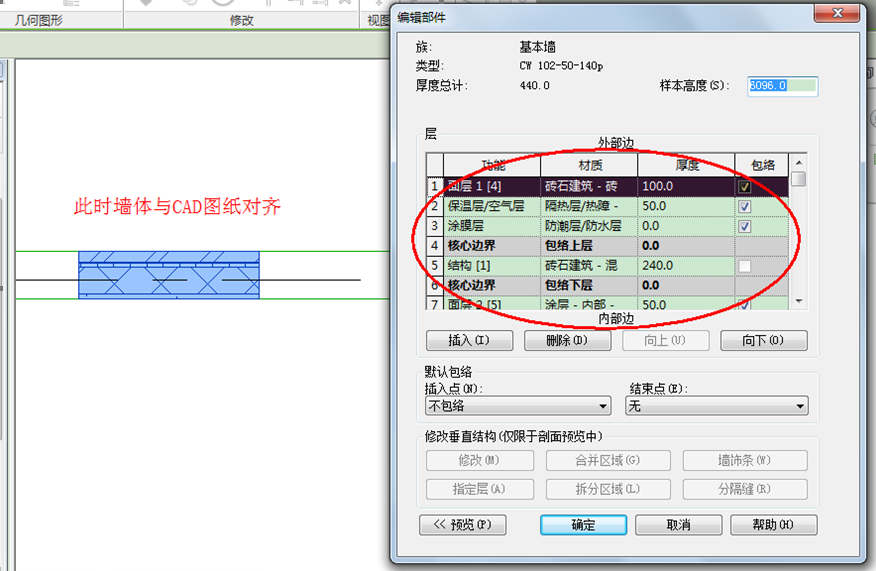

由于以上的原因，如果在绘制完墙体再编辑好核心层厚度与墙体总厚度的话，有可能会导致墙体发生移动，如图-3 图-4
图-3
图-4

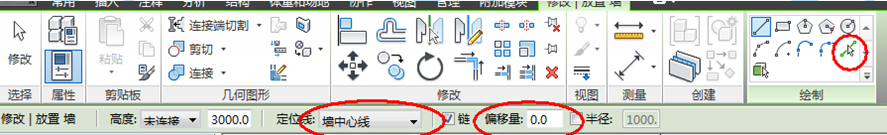

为了防止这种现象的产生建议大家先设置好核心层厚度与墙体总厚度，并且在绘制过程中选择“面层面 外部”或者“面层面 内部”来绘制，并且为了防止误差的出现最好使用“修改”选项卡中“绘制”面板里的拾取线命令。亦或者在图-5位置中选择“墙中心线”并设置好偏移量后再选择“拾取线”命令。这样也能达到效果。
