    在Revit中，参照线和参照平面是制作族时常用到的工具，经常需要将模型实体锁定到参照平面上，由参照平面驱动实体进行参变；而参照线主要是用来控制角度进行参变。

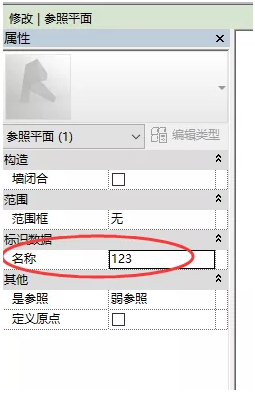

    1、打开“公制常规模型”族样板，绘制参照平面，查看其实例属性，如图所示。

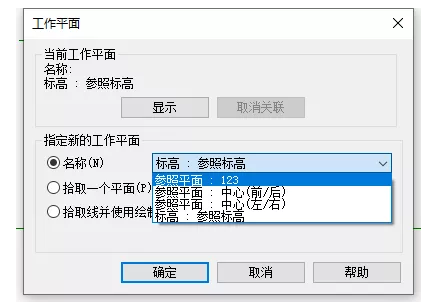

    属性栏可以为绘制的参照平面指定名称，在设置工作平面时可以

    直接选择参照平面的名称；

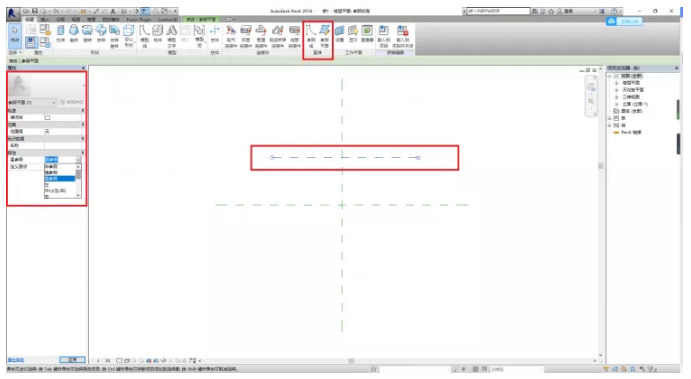

    在“是参照”属性中将参照平面选择为“非参照”，那么该参照平面在项目中将无法被捕捉，无法进行尺寸标注等；选择为“强参照”时，该参照平面的优先级最高，无论何时都能捕捉到，就算多个图元重叠，也能第一个被选中；选择“弱参照”时，该参照平面需要借助“Tab”键才能捕捉到。“定义原点”属性用来定义族的插入点，一般默认为（0,0,0），不做修改。

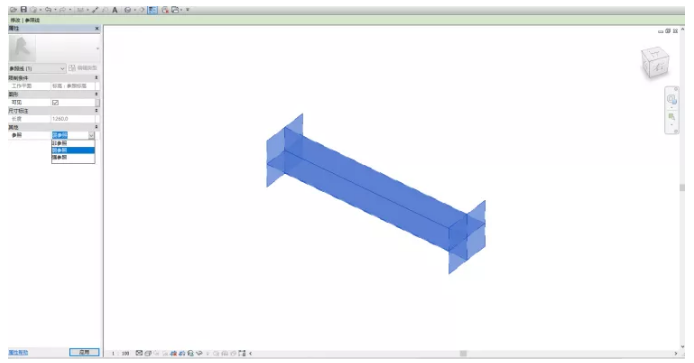

    2、参照线比参照平面多了两个端点，和两个工作平面，而且参照平面是以虚线显示，而参照线是实线显示，在三维视图中，只能看到参照线，看不到参照平面。

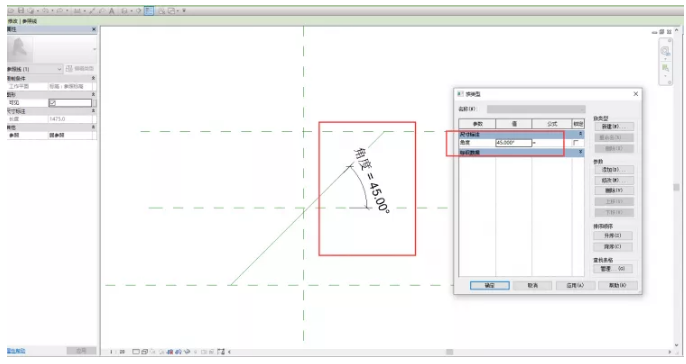

    3、绘制参照线，将其端点锁定在参照平面上，进行角度注释，就可以利用其对实体进行角度参变。

    意义：在进行建族的时候要使用大量的参照平面和参照线，了解两者之间的区别和作用有利于族的参数化，使建族更加规范。
