Revit技巧 | Revit教程:幕墙嵌板上嵌套族的可见性如何设置

发布于:2024-09-30 10:53:25
118人 分享

幕墙嵌板上嵌套族的可见性设置

问题提出:在幕墙嵌板上,有时会有一些嵌套族。如何灵活控制这些嵌套族的可见性呢?

为了避免重复制作嵌板族,可以利用可见性的设置来实现该功能:例如,一个带了2个插座的幕墙嵌板,当不设置可见性参数时,2者均为可见;当只需要显示其中1个插座或无插座时,可根据以下步骤实现:

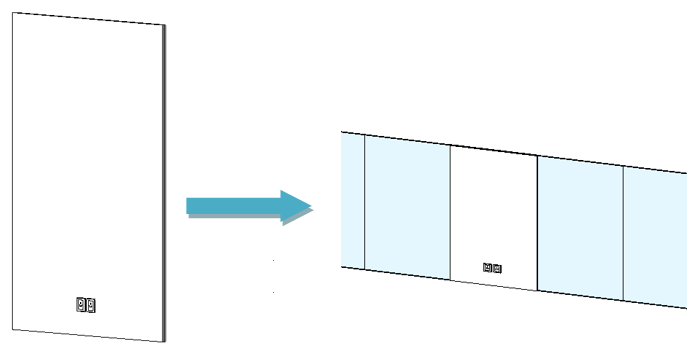

(1)制作带2个插座的幕墙嵌板族,载入项目,替换嵌板,可以看到如(图-1)所示2个插座均可见;


图-1

(2)在嵌板族中添加2个可见性参数,然后与插座嵌套族的可见性关联起来(或者在插座嵌套族可见性的关联参数里直接添加关联参数,只是顺序不同,实现的效果是相同的)。

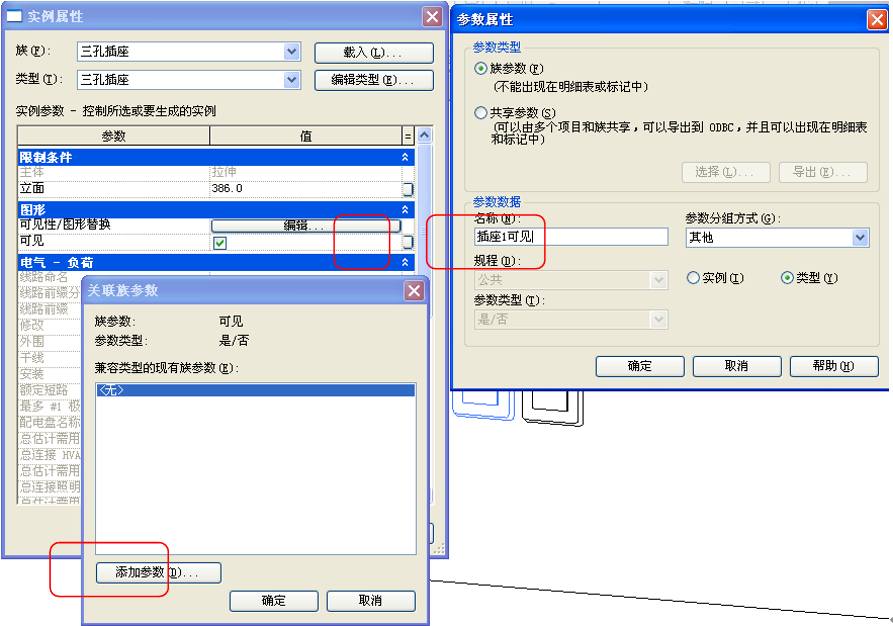

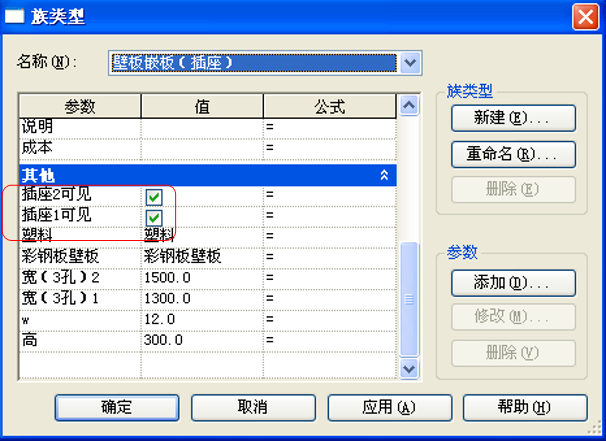

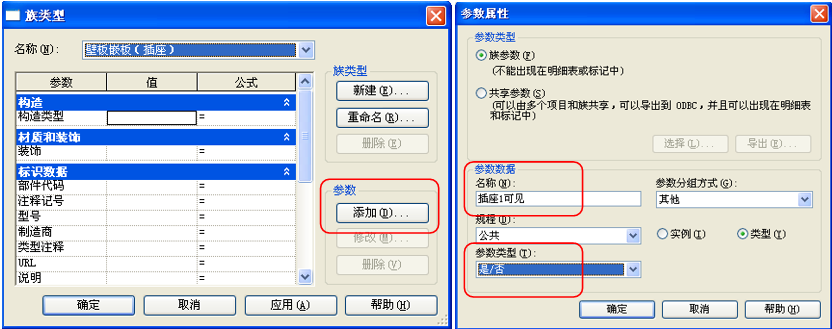

方法一:在嵌板族中添加可见性参数并与载入到其中的插座关联,详细设置(图-2)、(图-3)。


图-2


图-3

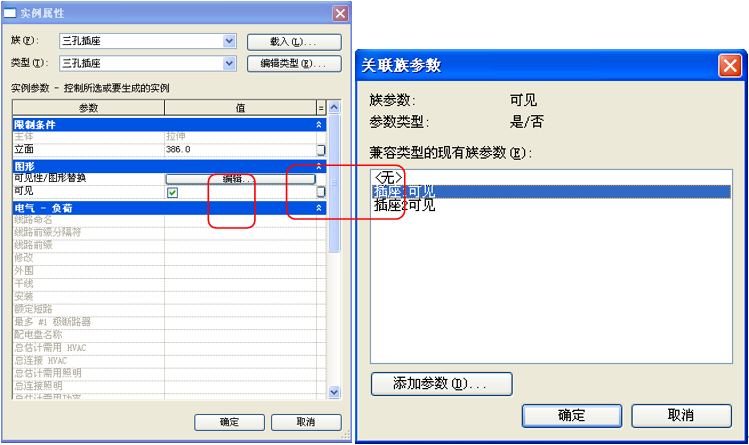

方法二:在插座嵌套族可见性的关联参数里直接添加关联参数如(图-4)、(图-5)所示。


图-4


图-5

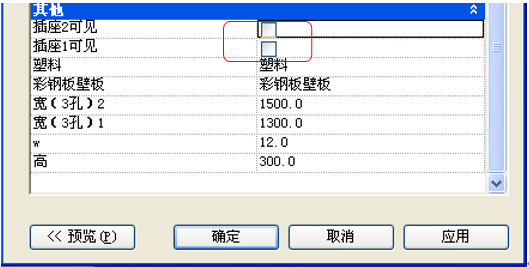

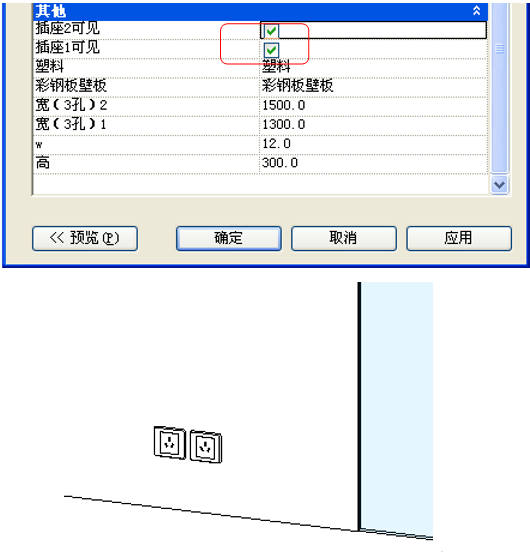

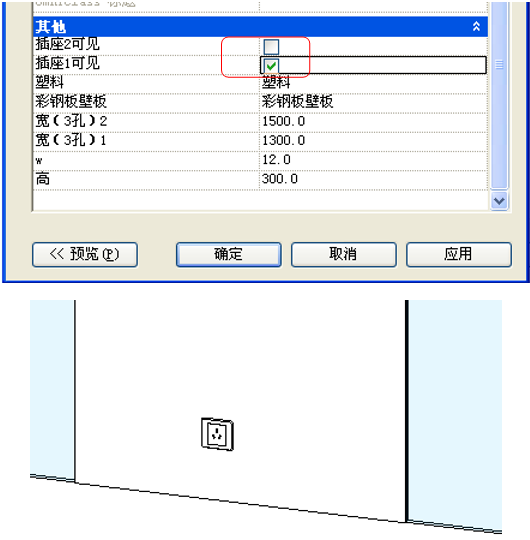

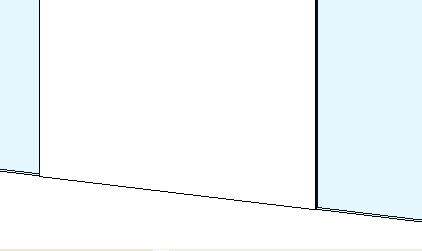

(3)将嵌板族载入项目中,通过调整两个插座的可见性,最终可以实现如(图-6)、(图-7)、(图-8)所示的效果。


图-6


图-7



图-8
