第一步

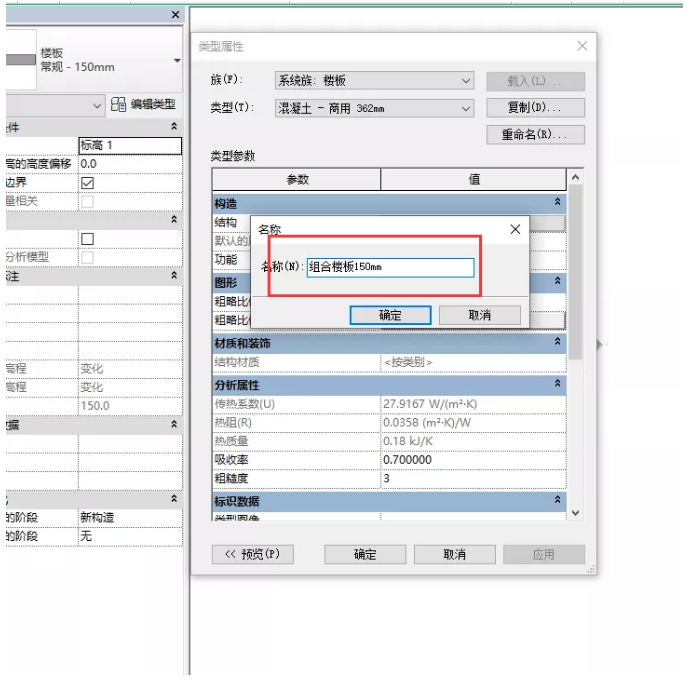

    楼板-编辑-复制一个新楼板，类型选择为混凝土商用，命名为“组合楼板150mm”。

    第二步

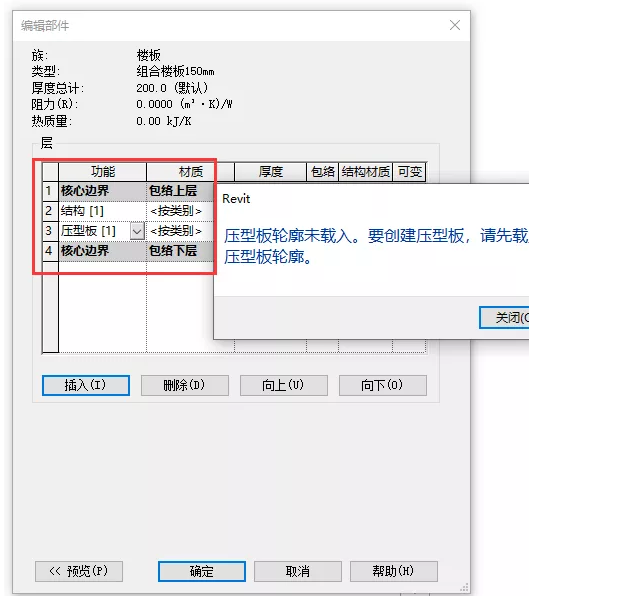

    点击结构右侧进入编辑界面，删除核心边界以下构造层，并插入一个新的层，设定功能为“压型板",此时跳出一个对话框。

    第三步

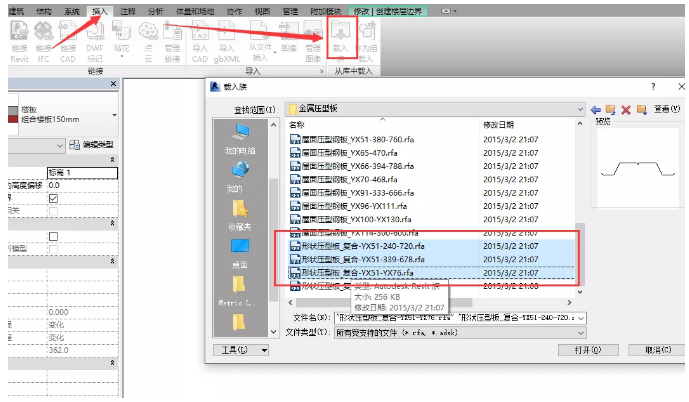

    关闭对话框，选择插入-载入族-轮廓-金属压型板，选择以下三个压型板轮廓并打开，此时组合楼板的轮廓已载入。

    第四步

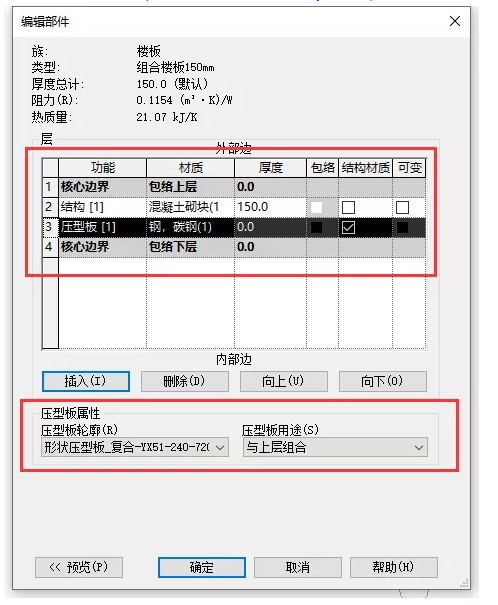

    再重复第一二步，将压型板的材质选择“钢，碳钢”，结构的厚度为150mm，然后确定。

    第五步

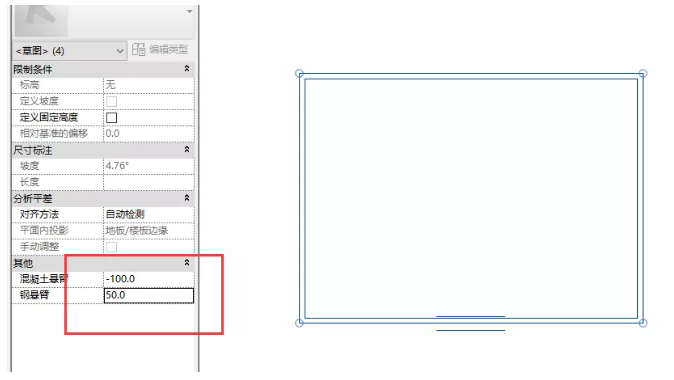

    先画出一个矩形框轮廓，在左边属性栏中，将混凝土悬臂改为“-100mm”，钢悬臂改为“50mm”，完成绘制。

    完成啦
