画图框是在CAD软件中绘制图纸时常用的界面元素，它可以帮助我们定义图纸的大小、比例、标题等，使绘图更加便捷和规范。下面将介绍一种常见的CAD绘制画图框的方法。

首先，打开CAD软件并创建一个新的绘图文件。选择适合的图纸尺寸，通常常见的图纸尺寸有A0、A1、A2、A3、A4等。你可以根据具体需求来选择合适的尺寸。

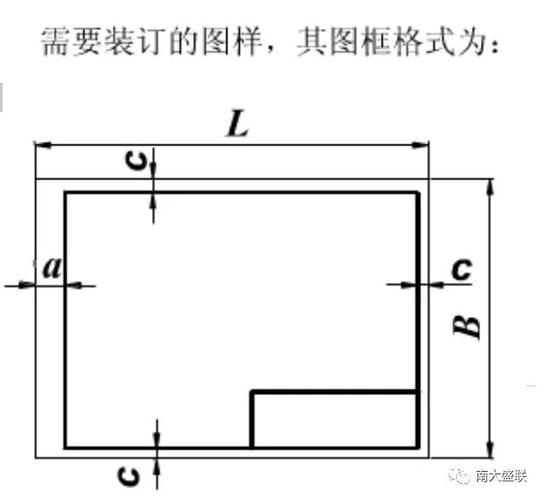

接下来，使用绘图工具栏中的矩形工具绘制一个图形框，这将成为画图框的边界。根据所选择的图纸尺寸，确定图形框的大小。可以使用绘图工具栏上的线工具绘制框的四条边界线。

在图形框的上方或左侧，绘制图纸标题的栏目。可以使用文本工具栏上的文本工具来添加文字。在标题中可以包含项目名称、图纸名称、绘制日期等信息。

在图形框的右下角，绘制图例的位置。图例是图纸上各种元素的符号和说明，包括线型、标注、图形等。可以使用图形工具栏上的各种绘图工具来绘制图例中的符号和图形，并使用文本工具栏上的文本工具来添加说明。

完成画图框的绘制后，你可以对其进行编辑。可以使用修改工具栏上的各种工具来对画图框进行缩放、移动、旋转等操作。这样可以调整画图框的位置和尺寸，使其更加符合绘图的需求。

当画图框绘制完成后，保存文件并设置为模板。这样，下次绘图时就可以直接使用这个模板文件，不需要重新绘制画图框，提高了工作效率。

总的来说，CAD绘制画图框的方法包括选择图纸尺寸、绘制图形框、添加标题和图例、编辑画图框、保存为模板等几个步骤。掌握了这些方法，我们可以更加方便地进行CAD绘图，提高工作效率和绘图的规范性。
