在CAD软件中，图层是用来组织和管理图形元素的一种方式。使用图层可以使绘图过程更加方便和灵活，可以控制图形的可见性和属性。下面我们将介绍如何在CAD中绘制图层。

1. 打开CAD软件并创建一个新文件。在绘制之前，我们需要先创建一个或多个图层。

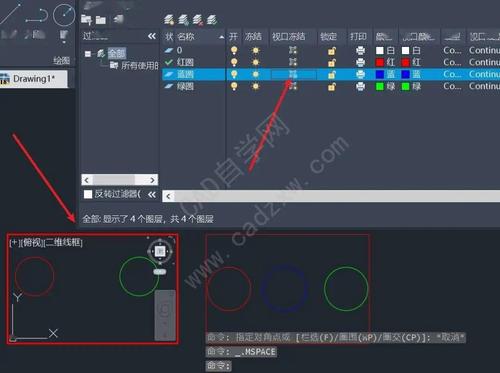

2. 点击CAD软件界面上的“图层”按钮，或者使用快捷键“LAYER”打开图层管理器。图层管理器是一个用来创建、删除、修改和控制图层属性的工具。

3. 在图层管理器中，点击“新建图层”按钮创建一个新图层。在弹出的对话框中，输入图层的名称和其他属性，如颜色、线型和线宽等。这些属性将决定图层上绘制的图形的外观。

4. 创建完一个图层后，可以继续创建其他图层。可以根据需要创建不同类型的图层，如构造图层、表面图层、注释图层等。

5. 在CAD绘图界面上，选择绘制工具，如直线工具、圆工具或多段线工具。开始绘制图形前，需要选择一个绘制当前图形的图层。

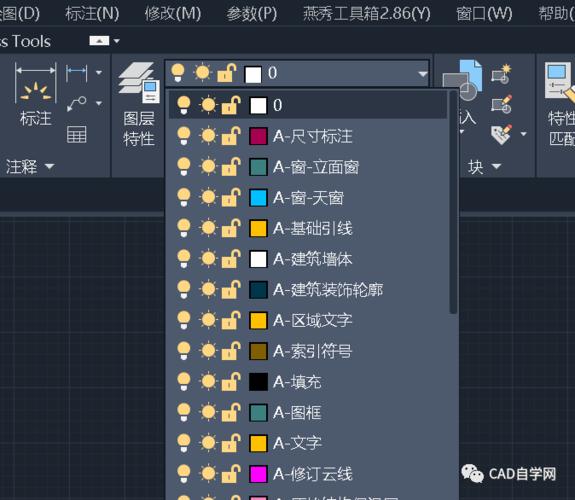

6. 在CAD界面下方的图层列表中，选择要绘制图形的图层。只有选中的图层上的图形才会显示在绘图区域中。

7. 开始使用绘图工具，在绘图区域中绘制图形。绘制的图形将显示在所选的图层上。

8. 如果需要切换到其他图层继续绘制，只需在图层列表中选择相应的图层。

9. 在绘制完图形后，可以使用图层管理器来对图层进行修改或删除。例如，可以修改图层的名称、颜色或线宽等属性，也可以将不需要的图层删除。

通过以上步骤，我们可以在CAD软件中创建和管理图层，并且在不同图层之间绘制和切换图形。图层的使用可以使绘图过程更加有序和灵活，同时也方便了对图形的管理和编辑。
