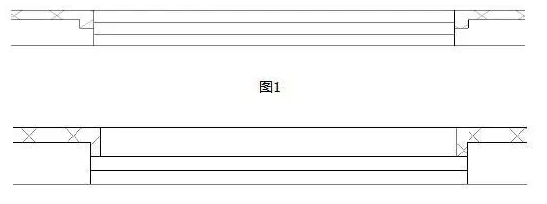

在实际中窗户一般安装在墙体核心层中心，而不是安装在墙体中心，而我们一般在Revit中创建的门窗族都是以墙中心来绘制窗框;窗户插入点包络如何正确显示?(未做处理的显示如图1，最终效果如图2)

图2

    窗体在窗户插入点的包络，并且使窗户玻璃安装在墙体任意位置。主要步骤：a、创建窗户b、创建二维详图构件(窗包络)c、嵌套二维详图构件(1)添加参照平面，设置参数“内墙距中心距离”，如图3。

    图3

    (2)以此参照平面为工作平面绘制窗户，如图4。

    图4

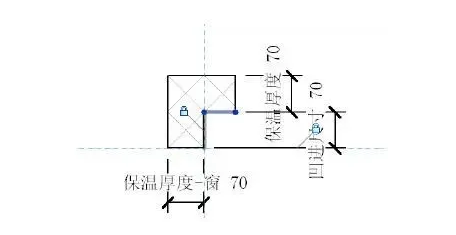

    (3)创建二维构件族。在二维详图中用区域填充绘制窗户端部包络形状并且添加类型参数，如图5。

    图5

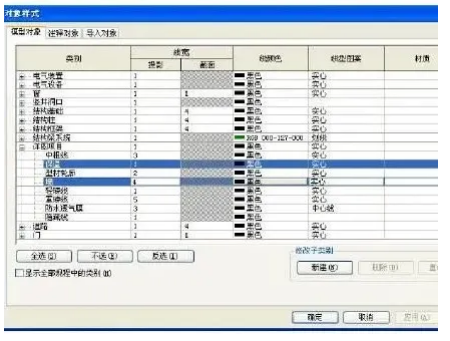

    (4)在族中新建“线样式”。保温、墙体，使填充区域的边界根据实际情况对应相应线型，如图6。

    图6

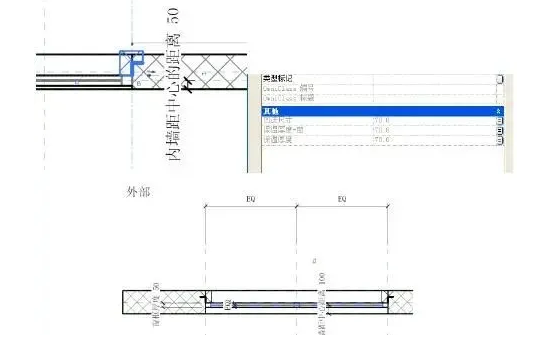

    (5)在窗族中嵌套二维构件族。将窗族的墙体设置(添加保温层)，嵌入二维构件族与窗一端锁定，关联参数;在项目浏览器族中复制这个二维构件族，同样地方法与窗的另一端锁定，关联参数(与前面的参数要相互区别)，如图7。在关联参数时需要注意的是：为包络添加可见性参数，并且所有参数应为实例参数。

    图7

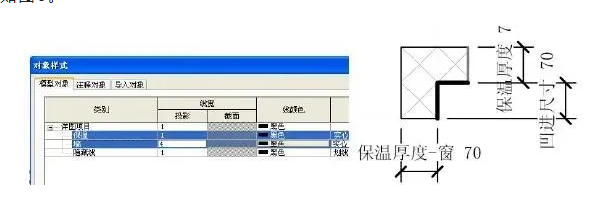

    (6)载入到项目中。根据实际需要调整窗户实例属性;需要注意的是：为了出图需要，在“对象样式“详图项目中调整”保温、墙体“的线宽线型，如图8。

    图8
