Revit技巧 | Revit更改门窗怎么做?在Revit中如何将公制窗改为幕墙窗?

发布于:2024-11-04 04:10:02
147人 分享

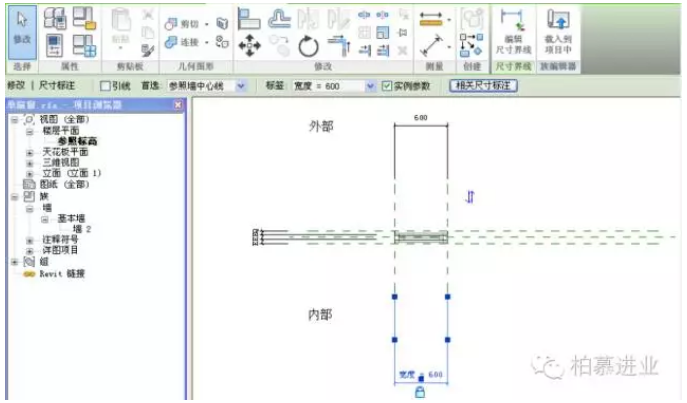

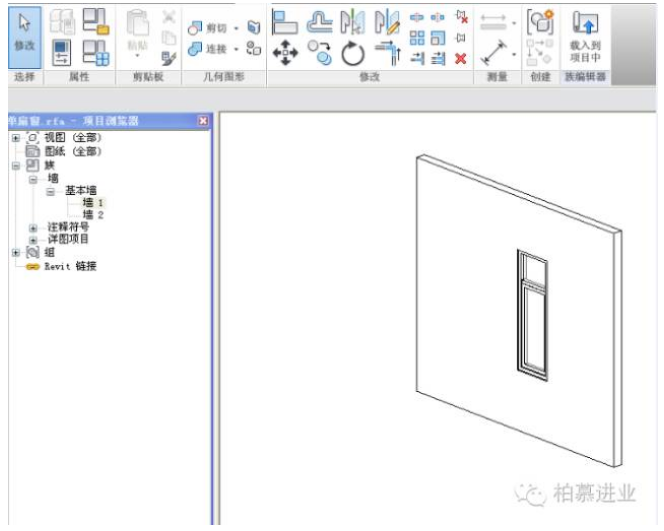

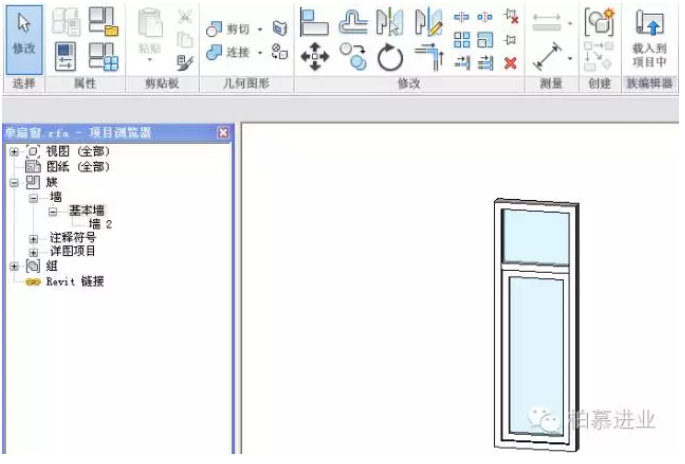

    1)选择公制窗进入窗族编辑状态,在族列表中选择基本墙,在“基本墙1”的基础上复制“基本墙2”如图1所示,然后删除“基本墙1”如图2所示:


    图1


    图2

    【注意】忽略弹出的警告对话框。

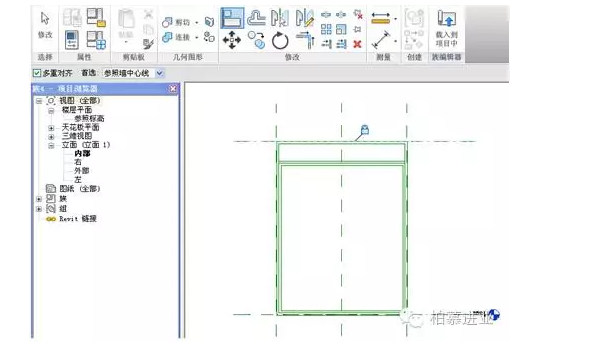

    2)进入平面视图将窗的宽度改为实例参数,运用同样的方法进入立面视图将窗高改为实例参数,并保存族文件,如图3所示:


    图3

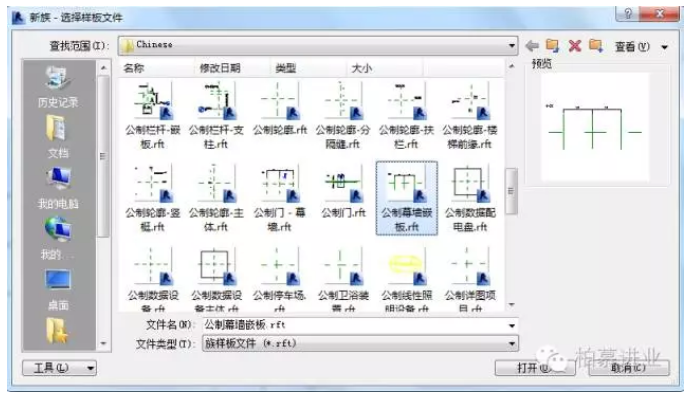

    3)在样板文件中选择“公制幕墙嵌板”新建“嵌板族”,如图4所示:


    图4

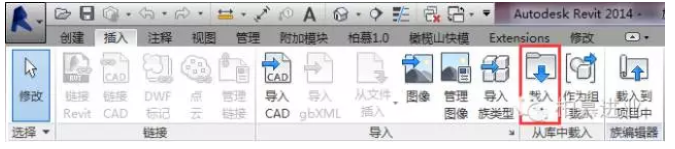

    4)单击“插入”选项卡>“从库中载入”面板>“载入族”工具载入刚才所保存的族文件,如图5所示:


    图5

    5)运用“对齐”命令将窗两边与参照线对齐并锁住,运用同样的方法进入立面视图将窗高上下两边与参照线对齐,如图6所示:


    图6

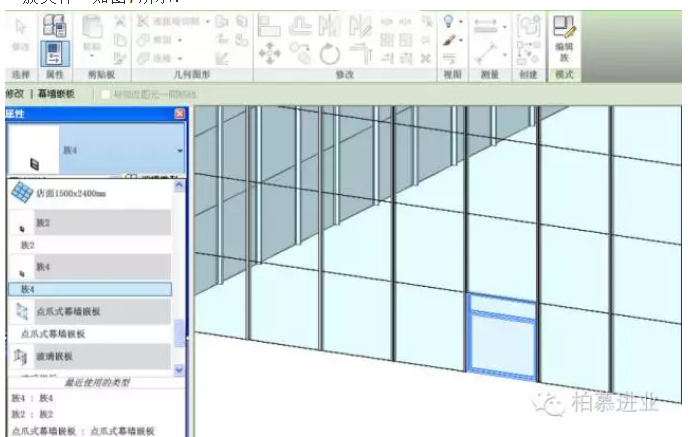

    6)把设置好的“族文件”载入到项目中,选择幕墙在属性下拉菜单中点击刚才载入的“族文件”如图7所示:


    图7
