Revit技巧 | Revit自建柱族的创建方法:轻松四步,实现在Revit中预制具有梁托的柱

发布于:2024-10-07 01:40:01
120人 分享

    文章来源:欧特克大视界

    为了提供有关梁托的正确加固设计,我们需要对在不止一个平面内予以弯曲的钢筋进行建模。在Revit中,您可以非常迅速地对该类钢筋的形状进行建模,并且可以对其几何形状进行有力的控制。在接下来的几个步骤中,桌子君将向您展示如何做到这一点:

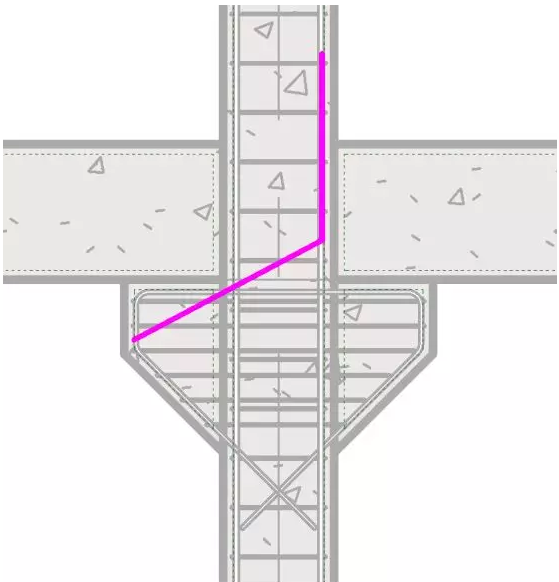

    1.您可以采用针对平面钢筋的相同方式,简单地画出多平面的钢筋。

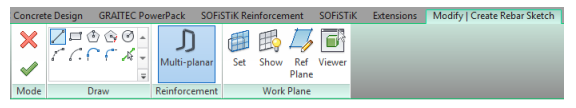

    2.然后点击修改|创建钢筋草图标签强化面板?(多平面)。对形状进行复制,并通过钢筋的接头部分粘贴至原图。

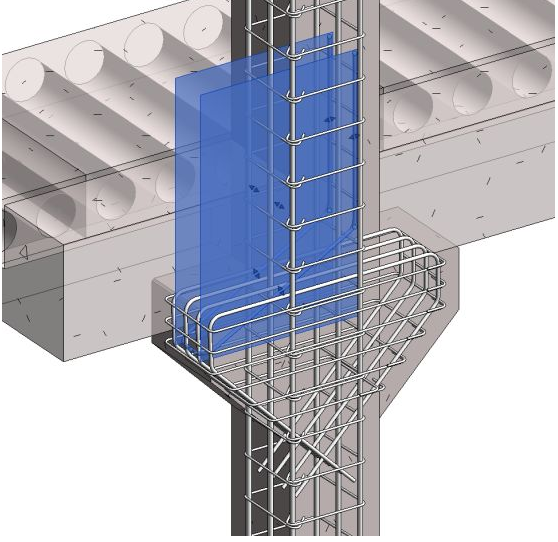

    在3D视图中观看最合适。可以提供三个复选框,以进一步编辑多平面的钢筋形状。将光标移动到每一个复选框上,以查看属于何种工具。


    3.可以将源形状草图的更改映射到副本上,并且可以添加挂钩。只要完成了草图,即点击勾选的修改|创建钢筋草图标签模式面板(完成编辑模式),以接受草图并放置新的形状。

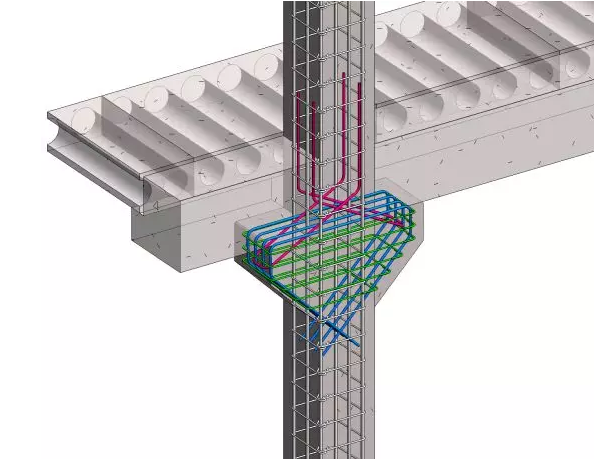

    4.使用钢筋形状手柄对钢筋的位置和形状进行细微的调整。


    您可能需要调整钢筋的可见度设置,以便对其进行适当地查看。现在你学会了吗?
