Revit中如何在柱子外面做涂层

问题：在做柱大样详图时，需显示柱的外侧涂层，该如何做到呢？

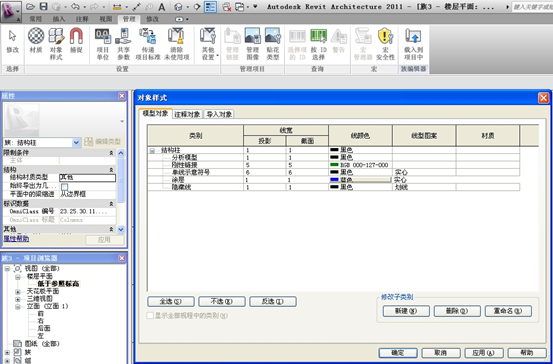

(1)可以在制作柱族时，为族加入“涂层”模型。使用“公制结构柱.rft”族样板建立结构柱族，点击菜单“设置—对象样式”，弹出“对象样式”对话框，在该对话框中为结构柱新建子类别，并命名为“涂层”，设置“涂层”子类别的特性如图-1所示。

图-1

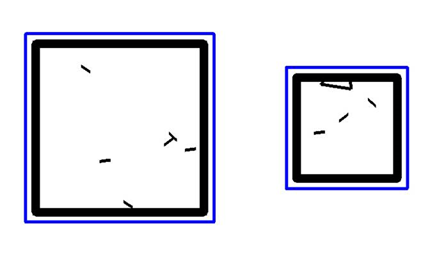

(2)使用实心拉伸建模工具建立柱模型后，再次使用实心拉伸建模工具，在柱外侧建立涂层模型，其拉伸草图如（图-2）所示。

图-2

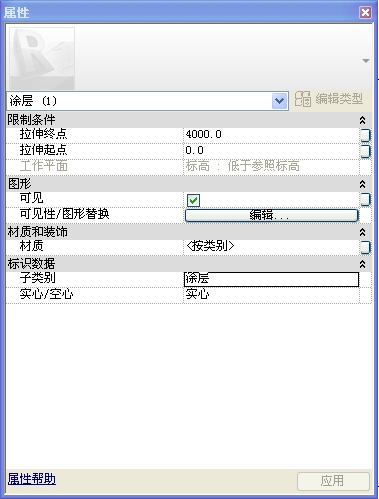

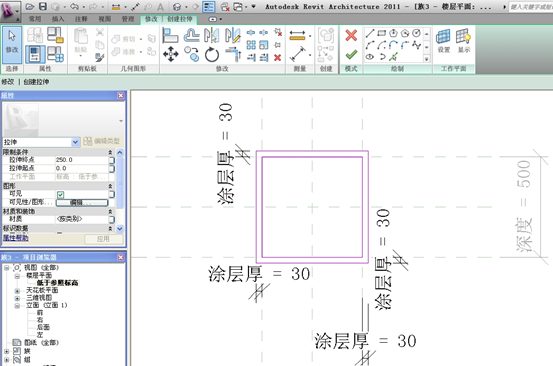

(3)在拉伸图元属性对话框中，设置拉伸所属的子类别为“涂层”，如图-3所示。

图-3

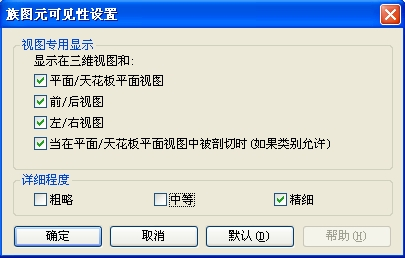

(4)选择涂层拉伸，点击选项栏中“可见性”按钮，弹出“族图元可见性设置”对话框，如图-4所示，在“详细程度”中，仅勾选“精细”，即该拉伸图元仅在视图详细程度为“精细”时才可见，点击确定完成可见性设置。

图-4

(5)在项目中应用该结构柱时，当视图详细程度为精细时，该结构柱截面显示如图-5所示。

图-5
