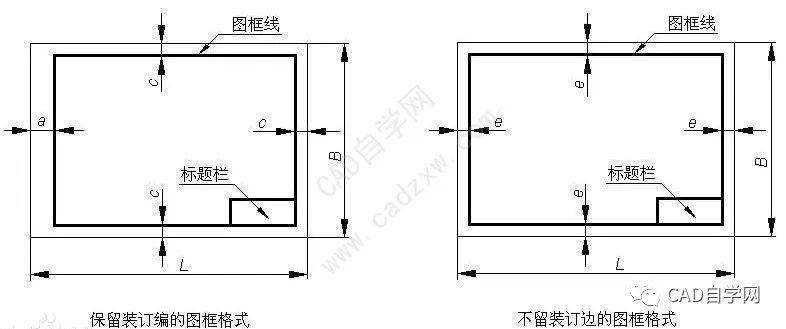

CAD是计算机辅助设计的简称，它是一种利用计算机辅助技术来实现设计工作的软件。绘制图框是CAD绘图中的一项基础工作，它可以使我们的图纸更加整齐、美观。那么我们如何使用CAD来绘制图框呢？首先，打开CAD软件，在绘图界面选择“新建”或者使用快捷键Ctrl + N来创建一个新的绘图文件。接着，选择绘图界面的“绘图”选项卡，点击“线”工具或者使用快捷键L来选择直线工具。然后，在绘图界面中，根据图框的尺寸要求，输入图框的各个边界点坐标。以A、B、C、D四个点为例，我们可以按照顺时针方向依次输入这四个点的坐标。在输入坐标时需要注意，坐标是以绝对坐标或者相对坐标的形式进行输入。在CAD中，绝对坐标是相对于绘图纸左下角的原点而言的，而相对坐标则是相对于上一点的坐标值。完成坐标输入后，我们可以按回车键或者点击鼠标左键来绘制直线，连接这四个点，形成图框的外边界。接下来，我们可以再使用线工具来绘制图框内的其他线条。例如，在图框内部分界线可以使用直线工具绘制，也可以使用相应的工具来绘制虚线、点线等特殊线型。另外，在图框中一般需要标注一些信息，如图纸名称、图号、比例尺等。我们可以使用文本工具来添加这些信息。选择“文本”工具或者使用快捷键T来选择文本工具。然后，在绘图界面中点击鼠标左键，在图框内部选择一个适当的位置，输入相应的信息。最后，我们可以根据需要对图框进行进一步的调整和美化。可以修改线条的样式、颜色和粗细，也可以调整文本的样式和位置。绘制图框的过程可以说是简单而又重要的，它可以为我们的设计工作提供一个清晰的边界和参考标准。通过使用CAD软件，我们可以轻松地绘制出规范美观的图框，提高绘图效率和质量。希望以上的介绍能够帮助到大家。
