当我们用REVIT绘制机电模型时，需要将各个系统的管线颜色区分开来，这就需要对管道颜色进行修改，有以下两种方法。

    方法一：利用过滤器进行修改

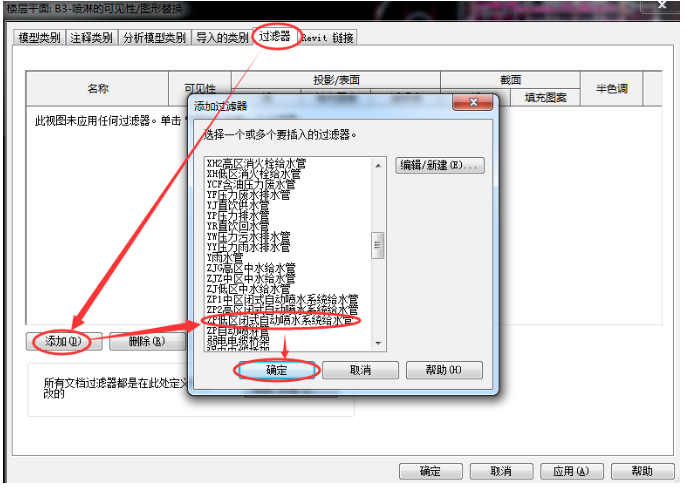

    在revit中vv打开“可见性/图形替换”对话框，点击“过滤器”选项卡，点击“添加”按钮，弹出“添加过滤器”对话框，在列表中找到需要修改的管道系统，以“ZP低区闭式自动喷水系统给水管”为例，点击“确定”。如图一。

    图一

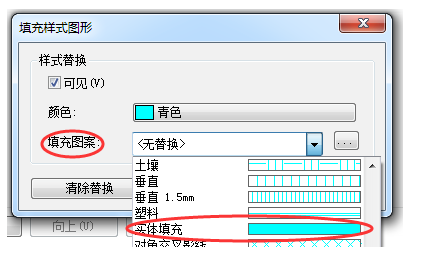

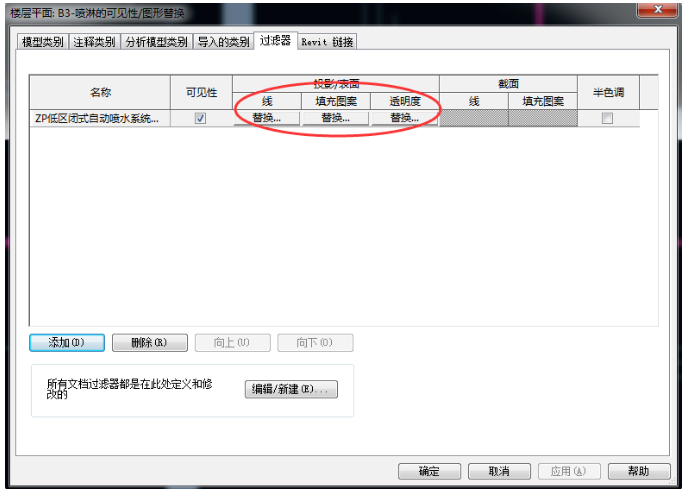

    显示如图二，点击“线”、“填充图案”、“透明度”下方的“替换”，分别弹出对话框。其中，“线”和“透明度”的对话框根据需要自行设置。“填充样式图形”对话框（如图三）中，“填充图案”建议选择“实体填充”。最后点击确定即可达到想要的效果（需视觉样式为“着色”）。此方法的设置不影响管道系统的材质。修改前后效果如图四、五。

    图二

    图三

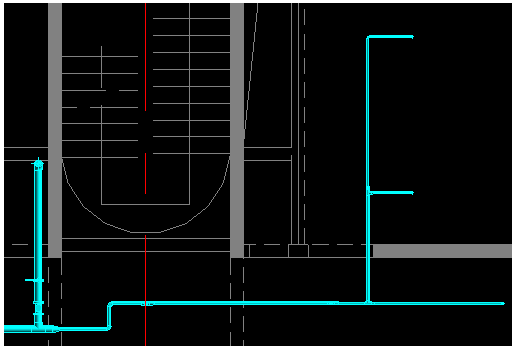

    图四（修改前）

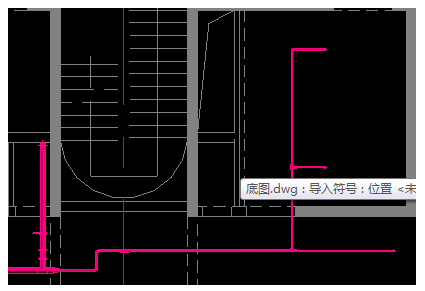

    图五（修改后）

    方法二：利用“管道系统”的“类型属性”对话框修改。

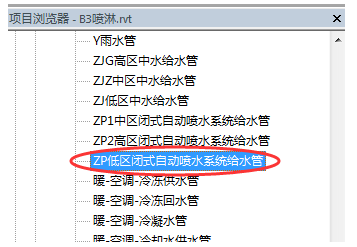

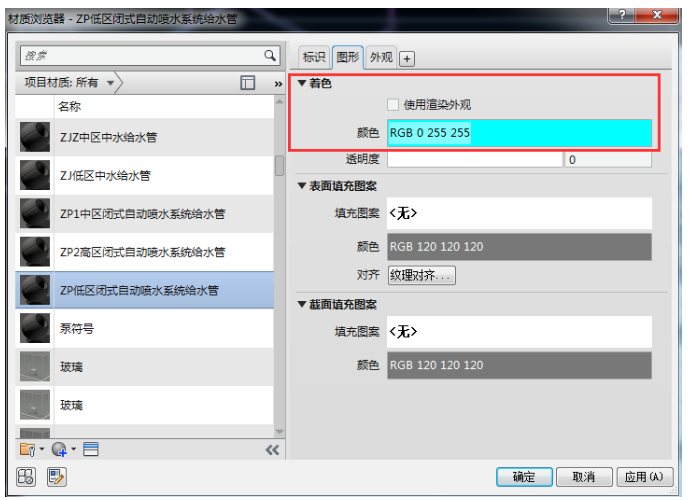

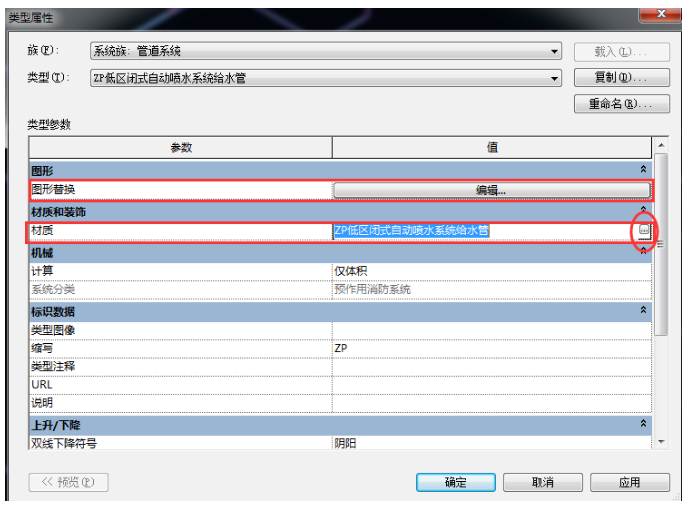

    先确定需要修改颜色的管道所属的“系统类型”，然后在“项目浏览器”→“族”→“管道系统”里找到需要修改的“系统类型”（如图六），以“ZP低区闭式自动喷水系统给水管”为例，双击此处，弹出“类型属性”对话框（如图七）。点击“图形替换”右侧“编辑”按钮，弹出的对话框根据需要设置。点击“材质”右侧三个点，弹出“材质浏览器”对话框（如图八），将“着色”下的颜色修改，此对话框其他设置根据需要自行设置（无需视觉样式为“着色”），最后点击确定即可达到想要的效果。修改前后效果如图四、五。

    图六

    图七

    图八

    我们可以根据自己的需要选择两种方法的其中一种，对管道系统颜色进行修改。
