在CAD软件中绘图是一项重要的技能，它被广泛应用于建筑、工程和制造等领域。下面将介绍如何在CAD软件中绘图的基本步骤。

第一步是创建一个新的绘图文件。在CAD软件中选择“新建”或“创建新文件”选项，然后选择适当的绘图模板。模板通常包含了标准的图纸设置和单位设置，可以根据需要进行调整。

第二步是绘制基本图形。在CAD软件中，可以使用各种命令和工具来绘制线段、圆、矩形等基本图形。例如，可以使用“直线”命令来绘制直线，使用“圆”命令来绘制圆等。在绘制过程中，可以通过指定坐标或使用捕捉点来控制图形的位置和大小。

第三步是编辑图形。CAD软件提供了丰富的编辑工具，可以用来修改已有的图形。例如，可以使用“修剪”命令来删减图形的一部分，使用“移动”命令来平移图形等。此外，还可以使用“阵列”命令来复制和分布图形。

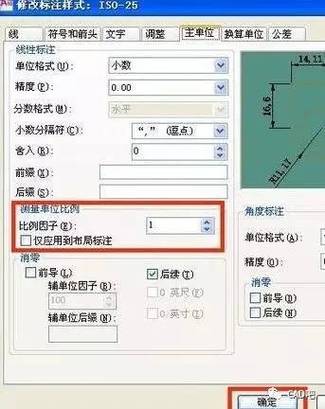

第四步是添加文本和尺寸。在CAD绘图中，文本和尺寸是非常重要的信息。可以使用“文字”工具在图纸上添加文字，例如注释、标签等。还可以使用“尺寸”命令来添加尺寸标注，以提供图形的精确尺寸信息。

第五步是设置图层和属性。在CAD软件中，图层是用来分组和管理不同元素的工具。可以为不同的图形元素创建不同的图层，并为每个图层设置不同的颜色和线型。此外，还可以为图形元素设置属性，例如线宽、线型等。

最后一步是保存和输出绘图文件。在CAD软件中，可以使用“保存”选项将绘图文件保存为CAD格式，以便以后进行编辑和修改。另外，还可以使用“输出”选项将绘图文件导出为其他常见的图像格式，例如JPEG、PNG等，以便在其他软件中使用。

总而言之，通过上述步骤，可以在CAD软件中绘制出精确、清晰的图纸。而随着熟练掌握CAD软件的各种命令和工具，绘图的效率和质量也将不断提高。
