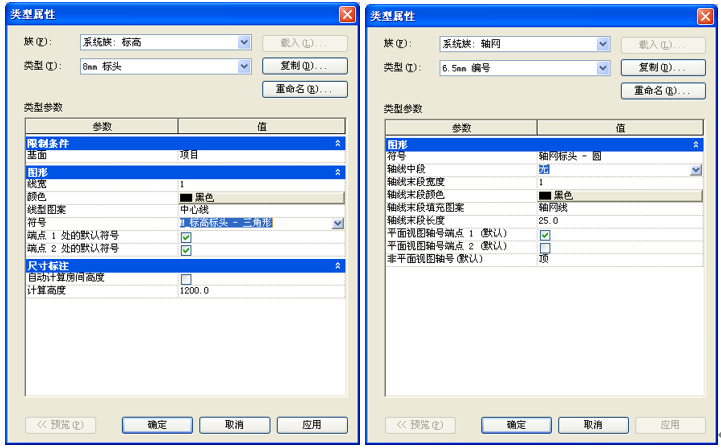

问题：如（图-1）所示只有轴网可以通过设置其类型属性的轴线中段实现其中段线的线隐藏，而标高却没有类似选项，那么我们能否实现将标高也进行中段线隐藏呢？

图-1

我们可以通过为标高的线型图案设置一种特殊的样式来实现上述问题中描述的情况：

(1)在管理——设置——线型图案中新建一种线样式然后设置为如图-2所示。

【注意】空间取值不能超过510，一般设为400即可，如果设置后仍为实线则再对其数值进行调整（调小），如果超过510则变为实线.

图-2

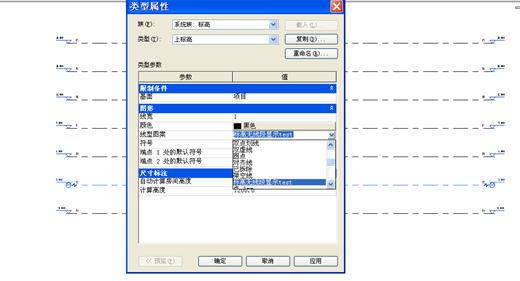

(2)在标高的类型属性中应用我们刚才设置好的线型如（图-3）所示。

图-3

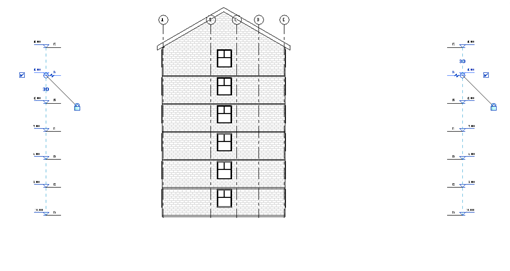

(3)应用后便可实现如（图-4）所示的效果。

图-4
