CAD教程 | 如何在CAD中添加虚线线型

发布于:2024-11-18 14:30:01
283人 分享

本文介绍了在CAD中添加虚线线型的方法。在CAD软件中,线型是描述线条形状和样式的重要组成部分。虚线线型是一种常用的线型,用于表示隐藏或辅助元素,如虚线轮廓或辅助尺寸。了解如何添加虚线线型可以帮助您在CAD设计和绘图中更好地应用各种线型。

如何在CAD中添加虚线线型 - BIM,Reivt中文网

了解CAD中的线型

在开始介绍添加虚线线型之前,首先需要了解CAD中的线型。CAD软件通常提供了一系列预定义的线型,例如实线、点线、虚线等。除了这些预定义的线型,CAD软件还允许用户自定义线型。自定义线型可以根据实际需要创建,以满足不同设计和绘图要求。

如何在CAD中添加虚线线型 - BIM,Reivt中文网

创建虚线线型

要在CAD中添加虚线线型,首先需要创建一个自定义的线型。以下是创建虚线线型的步骤:

  1. 打开CAD软件,并选择所需的绘图模式。
  2. 在命令行中输入“Linetype”并按下Enter键,或在绘图工具栏中找到“线型”图标并单击。
  3. 在弹出的“线型管理器”对话框中,单击“新建”按钮。
  4. 在“新建线型”对话框中,输入一个适合的线型名称,并选择“虚线”类型。
  5. 在“定义”栏中,设置虚线的样式。您可以指定线条段的长度和间隔,以及虚线的起始位置。
  6. 单击“确定”按钮来完成虚线线型的创建。

应用虚线线型

创建虚线线型后,可以在CAD中的各种绘图对象上应用该线型。以下是应用虚线线型的步骤:

  1. 选择需要应用虚线线型的对象,例如线条、多段线或尺寸标注。
  2. 在命令行中输入“properties”并按下Enter键,或在绘图工具栏中找到“属性”图标并单击。

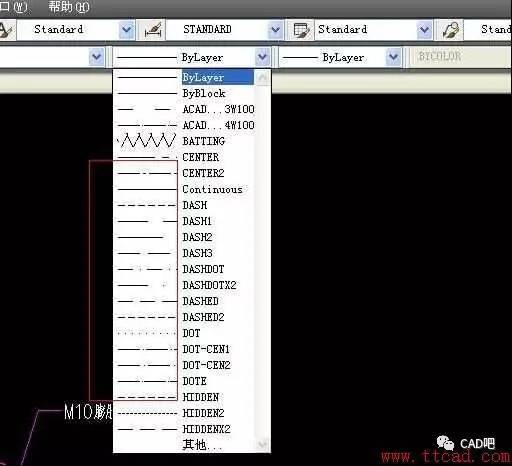

  3. 在弹出的“属性”对话框中,找到“线型”选项,并从下拉列表中选择所创建的虚线线型。
  4. 单击“确定”按钮来应用虚线线型到选定的对象上。

修改虚线线型

如果需要修改已创建的虚线线型,可以按照以下步骤进行:

  1. 在CAD软件中,打开“线型管理器”对话框。
  2. 在对话框中,选择要修改的虚线线型,并点击“修改”按钮。
  3. 在“修改线型”对话框中,可以对线型的样式进行调整。您可以更改线条段的长度和间隔,以及虚线的起始位置。
  4. 完成修改后,点击“确定”按钮保存更改。

总结

通过本文,您学习了在CAD中添加虚线线型的方法。了解CAD中的线型以及如何自定义线型是进行CAD设计和绘图的基本技能。通过创建、应用和修改虚线线型,您可以更好地表达隐藏或辅助元素,并且使您的设计更加清晰和专业。
