    01、标高轴网的创建

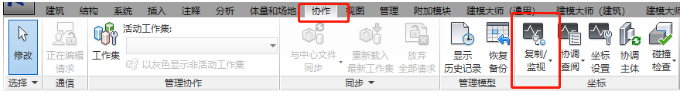

    标高与轴网可以直接使用Revit的功能创建，也可以复制监视土建模型的标高与轴网，若采用复制/监视的方式，需要将土建模型链接至当前样板中，再使用协作中的复制/监视功能进行。

    02、视图类型/浏览器排序

    Revit中项目浏览器中的视图默认是按照类别进行分组的，但是常规施工图是按照专业、楼层来进行项目组织的，所以，需要将项目浏览器的视图组织排序修改为符合我们的需求的。

    可以利用全局项目参数给视图添加一个分类属性，然后利用视图组织规则添加分组条件，实现所需的分类需求。

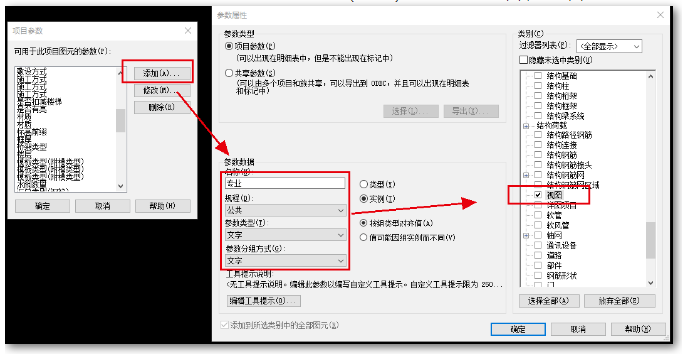

    点击管理-项目参数-添加-编辑参数名称-参数类型（文字）-选择类别为视图，如下图：

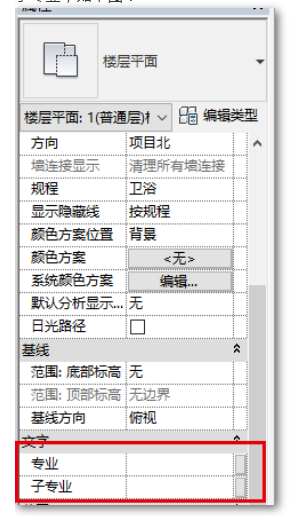

    点击确定该参数就会出现在视图属性栏的文字条栏下方，再重复上一个操作添加项目参数，命名为-子专业，如下图：

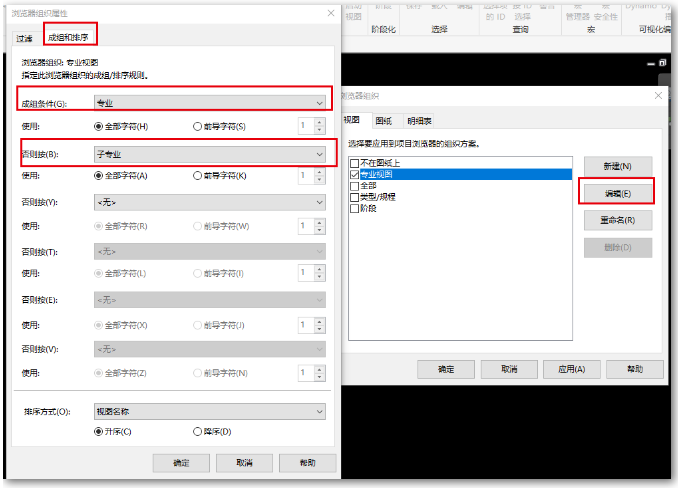

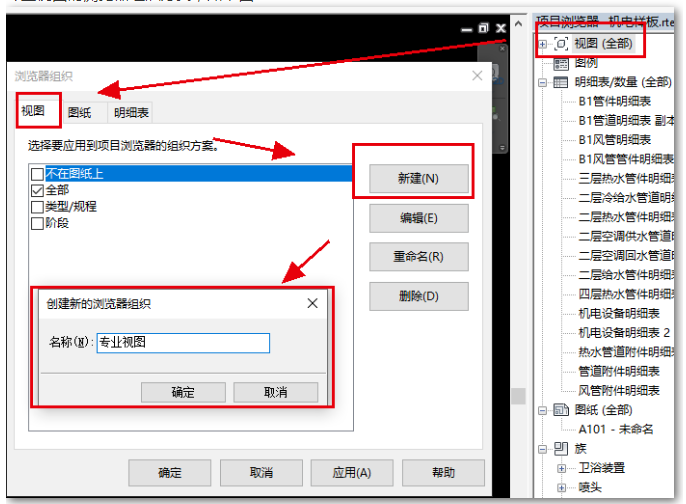

    找到“项目浏览器”中的视图右键，点击“浏览器组织”后，在视图选项下点击新建，创建一个名称为专业视图的浏览器组织方式，如下图：

    组织方式新建后点击编辑，在成组和排序的选项下设置成组条件，下拉选择首选成组条件为“专业”，否则按选择子专业”的排序方式。

    当组织顺序调整后会发现视图下面排序名称都是问号，是因为还没有在属性栏的相关参数后面填写名称，如下图：

    进入相关视图后，在属性栏的专业、子专业参数后输入相关专业名称，视图排序就会自动变化如专业设置为“给排水”,子专业设置为“消防”。

    一般所有楼层的平面视图在每个专业分类都需要创建，通过选中某专业下的平面视图，点击右键，选择复制视图-带细节复制。复制出来的视图会自动带有“副本”后缀，在其属性栏中修改专业、子专业参数就可以自动分组，若需修改名称可以右键重命名。

    如果觉得通过新建项目参数的方式来做排序，需要手动对视图做名称设置过于麻烦，可以直接按照规程-子规程的方式对视图进行排序。但是由于规程无法自行增加其他项，需要使用Revit自带的名称，可能并不能广泛适用所有企业。

    03、管道系统的设置

    机电管线大体分为水管、风管和桥架，但是由于系统分类复杂，因此在绘制时还需要对应上不同的系统分类，便于模型管理。

    管道系统的增加可以通过在“项目浏览器--管道系统”中复制原有系统进行增加，但需注意的是，在复制时应选择同类系统，因为系统的主类型还是会跟随被复制系统。

    例如：如果需要增加“消防喷淋系统”，应采用“湿式消防系统/干式消防系统”这些原有同类型分类来进行复制。

    对于管道系统的上色，可以使用对管道系统定义材质的方式来进行，这样，不同的系统在项目中即可表现出不同的颜色样式。一般，企业应该定义一套适合自己使用的管道系统颜色区分规范。

    04、管道类型的配置

    在绘制管道时，默认的管材和管径设置有时候并不能满足项目的需要，此时就需要对管道的管段和尺寸进行增加。

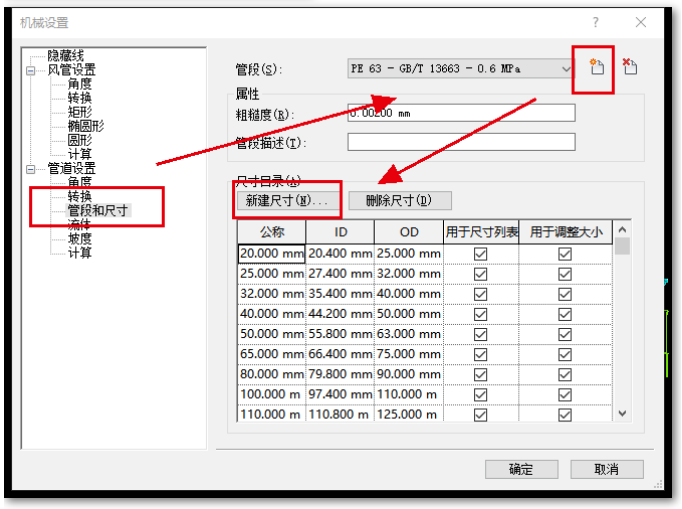

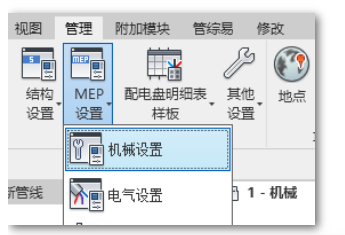

    新建管材表：我们可以从“管理—MEP设置—机械设置”中新建管材及其包含的尺寸，如下图：

    配置完成后就可以在布管系统中选择相应管材。

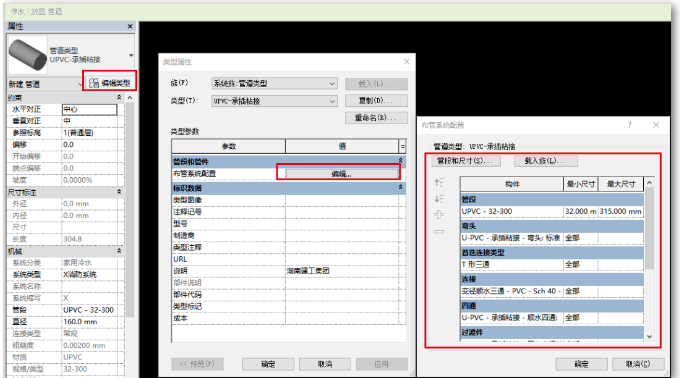

    除了管材，布管系统中还需要配置上该管道系统的三通、四通、弯头、连接件等管件。我们在绘制管道时有时会出现没有合适的连接件的提示框，就是因为没有配置相应的管件所导致的，在布管系统中添加上适合的管件就可以解决，当然，管件族我们需要提前载入至当前的项目中。

    05、过滤器的设置

    由于机电项目文件包含的系统很多，在建模时已创建的一些系统需要隐藏才能方便建模，否则会产生一些不必要的连接关系，因此我们经常需要去隐藏个别系统的管道。

    一般这样的隐藏，会通过过滤器来进行处理。

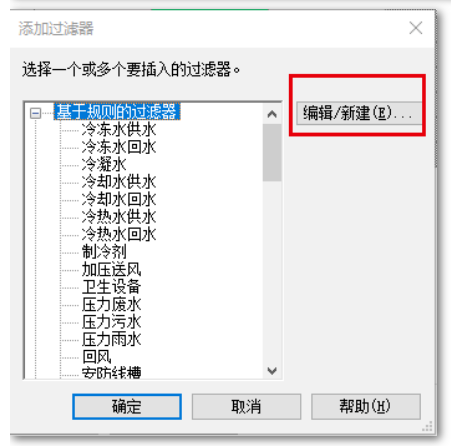

    通过视图属性中的“可见性”或快捷键VV就可以打开视图可见性设置窗口，找到过滤器页签，在过滤器下添加添加后有编辑/新建按钮，可以添加过滤器。

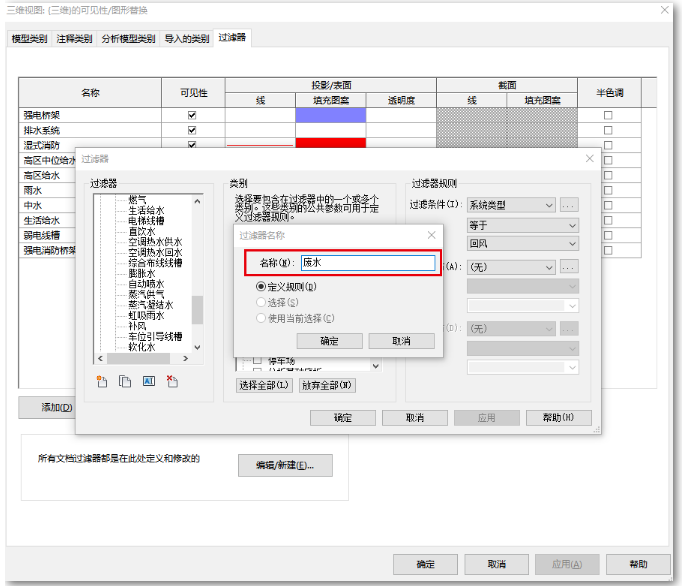

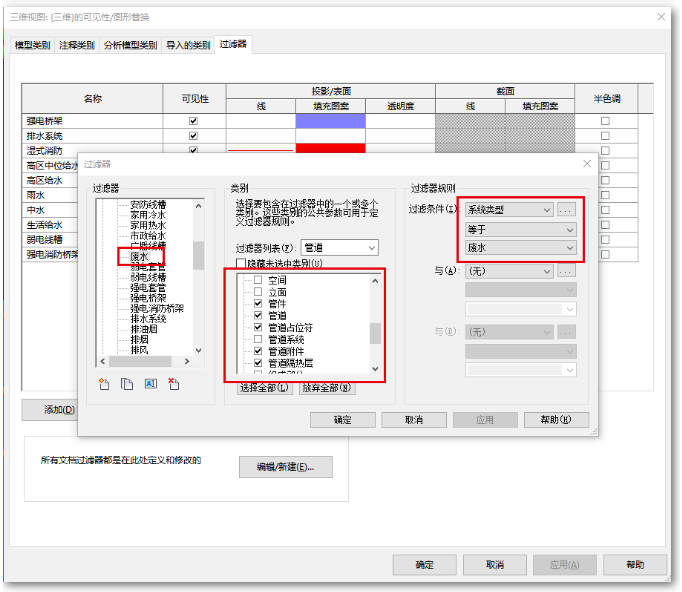

    例如要新建废水系统的过滤器，就将名称命名为废水，选择需要过滤的构件并设置所需的过滤条件，如下图：

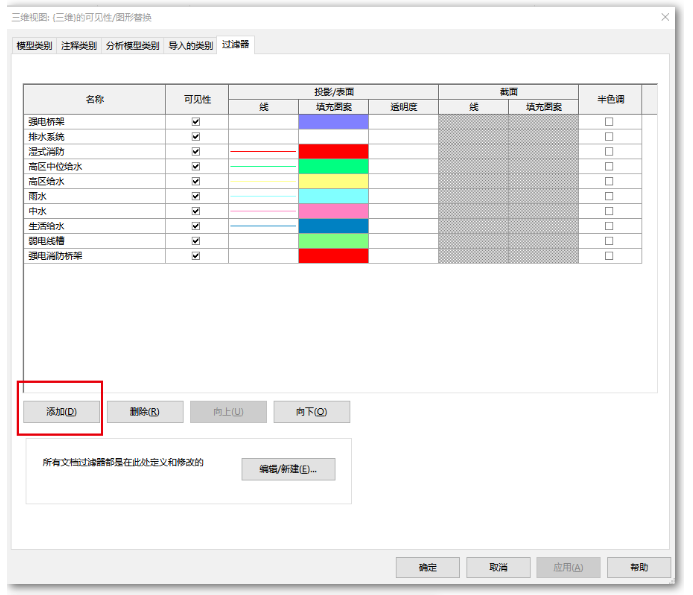

    建好过滤器之后点击添加就可以选择这个过滤器了，如下图：

    添加上过滤器，就可以通过可见性的勾选来控制当前系统的可见性，也可以通过调整“线”和“填充图案”的方式来修改系统线型和显示样式，与修改管道系统的材质是一样的效果，两者选其一。

    如果觉得每个视图都要设置一遍过滤器过于麻烦，也可以通过设置视图样板的形式来实现，下面就是如何设置视图样板。

    06、视图样板的设置

    视图样板可以为项目中不同的视图类型创建视图样板，是在视图中指定可见性设置较快的方式。在样板中创建视图样板可确认项目之间视图的一致性，视图样板可以根据使用者自身情况针对性的新建和修改，也可以根据现有的视图样板再做一定的修改。

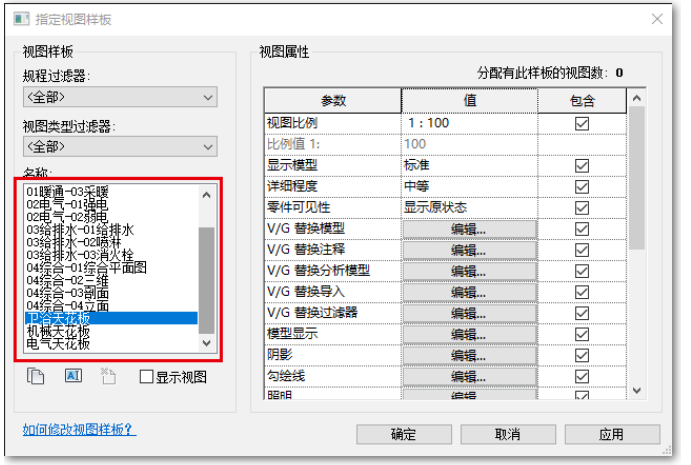

    通过视图属性中的视图样板，就可以进入试图样板的编辑界面。

    可以通过以下方法使用视图样板来控制视图：

    仅将视图样板中的属性应用于某个视图。以后对视图样板所做的修改不会影响该视图。

    将视图样板直接指定给某个视图，从而在样板和视图之间建立链接。以后对视图样板所做的修改会自动应用于任何链接的视图。

    *因此如果对于过滤器，需要多视图共用的话，可以直接在视图样板中进行设置，而后视图直接引用视图样板即可。

    其他关于项目样板的定制还包含了族的命名标准、视图的明明标准、材质的设置、项目参数的设置等等，这些设置内容较为简单，大家自己根据需求修改即可。

    一个完善的样板再搭配建模大师神器，一定可以让你的建模速度得到提升！
