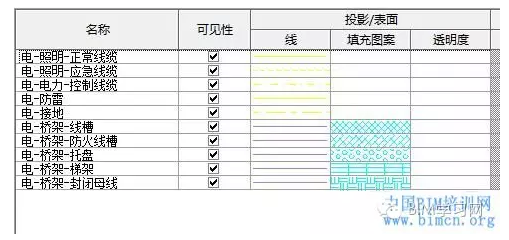

首先，在MEP中电气专业的桥架、线管和导线均没有如风管和管道类似的系统的设定。那么桥架和线管我们可以通过“类型名称”参数来定义各种分类的桥架和线管。并分别创建过滤器来进行线宽、颜色、线型和填充的定义。具体方法这里就不累述了，可以参见坛内各大侠所发的有关过滤器的帖子。

    同样，导线也可以使用此种方法，这里小Z给大家一个提示是：在项目浏览器中“导线”的类别下所列出的并不是导线的类型名称，而是其记号。

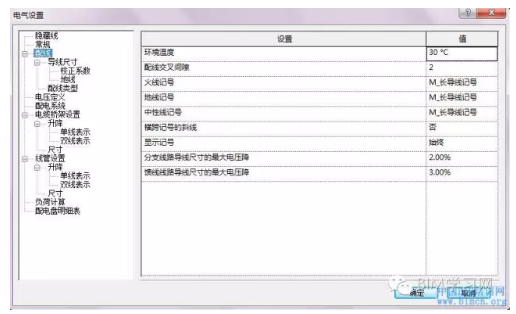

    在管理面板的电气设置中可设置导线的火线、地线和中性线记号。

    虽然我们可以通过导线的类型属性面板直接复制来进行新类型名称的导线的创建，但如果我们需要删除某名称的导线依然是需要找到导线的类型设置位置的。

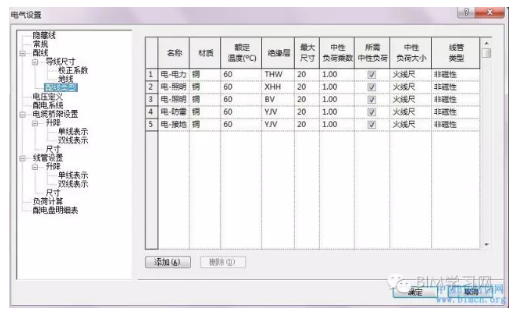

    其实，导线的类型设置是在管理面板的电气设置面板中的，也就是上图那个面板，我们选中“配线类型”后即可看到当前的所有导线类型，并进行添加和删除操作。
