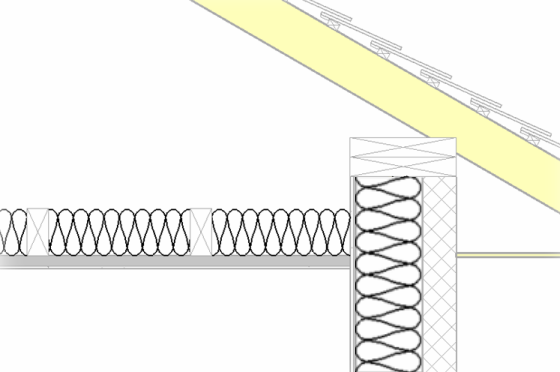

使用“隔热层”工具在详图视图或绘图视图中放置衬垫隔热层图形。 您可以调整隔热层的宽度和长度，以及隔热层线之间的膨胀尺寸。

添加隔热层的步骤

1. 单击“注释”选项卡 “详图”面板 （隔热层）。

2. 在详图视图中绘制隔热层。

   绘制隔热层与绘制模型线的方法类似。 可以设置距光标的偏移，也可以拾取用来绘制隔热层的线。

更改隔热层宽度的步骤。

1. 选择隔热层。

2. 在“属性”选项板上，为“隔热层宽度”指定一个值。

更改隔热层的长度

1. 选择隔热层。

2. 单击并拖曳在隔热层的端点显示的蓝点控制柄之一。

调整隔热层线之间膨胀尺寸的步骤

1. 选择隔热层。

2. 在“属性”选项板上，为“隔热层膨胀与宽度的比率(1/x)”指定一个值。

   较小的值会增大膨胀率，而较大的值会减小膨胀率。
