Revit技巧 | Revit渐变色怎么做?Revit中如何创建红白渐变钢管材质

发布于:2024-09-30 10:55:36
8人 分享


    第一种方法    使用红白贴图

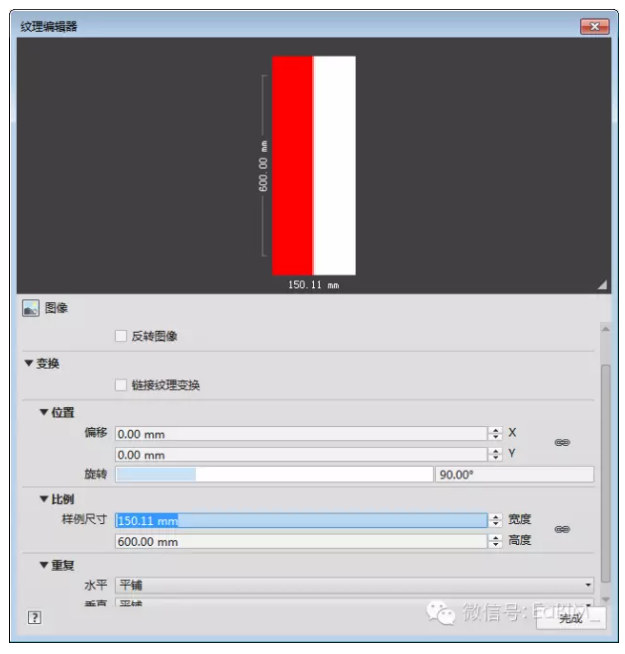

    第一步将图象的源文件替换成上图中的红白贴图,第二步调整图像位置,使其红白左右放置,第三步调整贴图比例,这决定着每个红白条纹的长度第四步将水平和垂直重复都改成平铺。第五步将材质赋予给对象即可完成


    此种方法是经常使用的较为稳妥的方法,如果找不到红白贴图,可使用第二种方法

    第二种方法

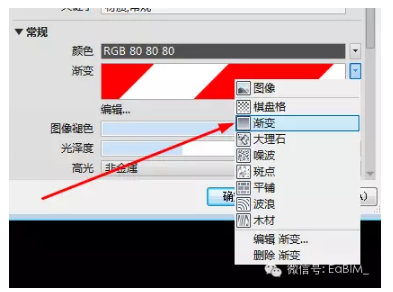

    第一步常规选项卡下改为渐变,颜色无需更改


    第二步点编辑,进入编辑选项卡

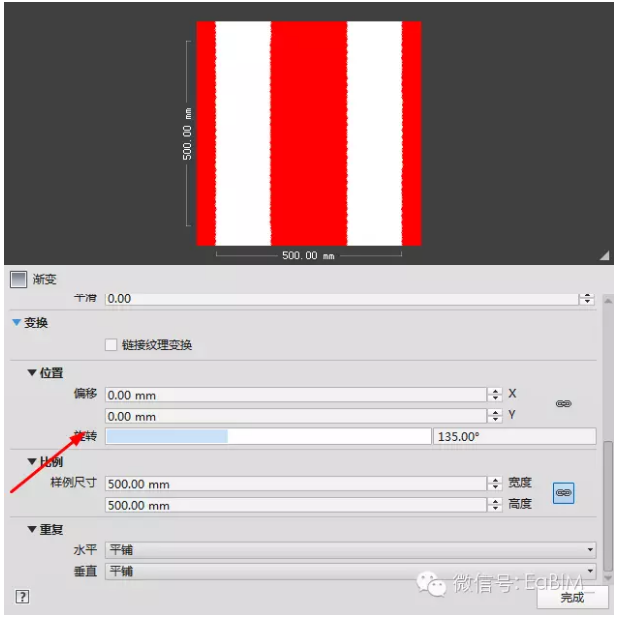

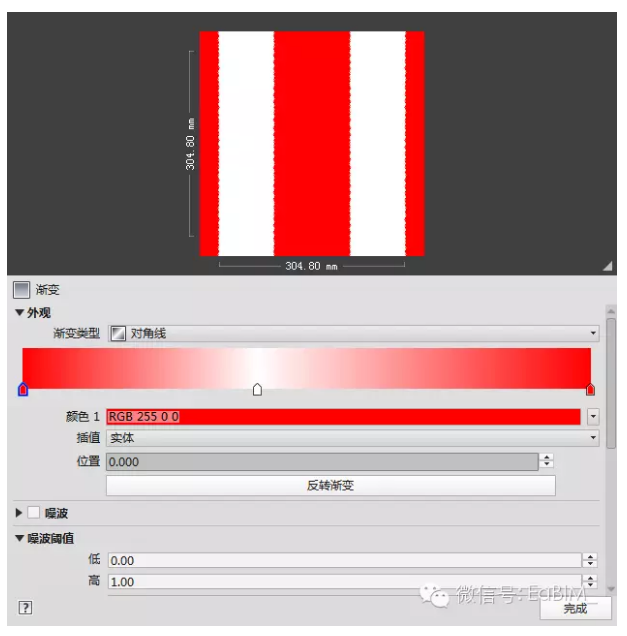

    渐变类型改为对角线,颜色始末端均为红色中间位置在0.41颜色为白色插值均为实体。第三步调整旋转角度,横杆旋转45度,纵向杆旋转135度

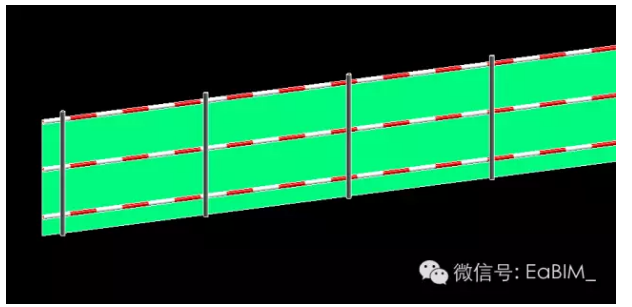

    第四步将材质赋予给对象即可完成


    第三种方法

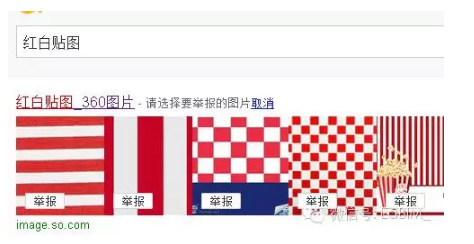

    第一步百度搜索红白贴图,下载一张图片

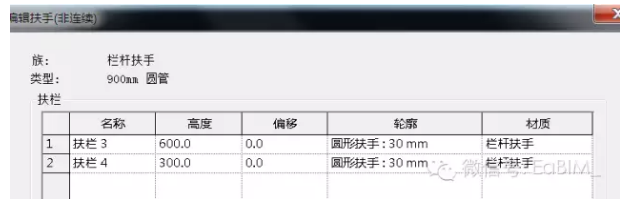

    第二步在Revit中绘制出栏杆扶手3m,选中栏杆扶手,单击“编辑类型”按钮,打开“类型属性”对话框。在该对话框中单击栏杆结构后面的“编辑”按钮。弹出“编辑扶手(非连续)”对话框。删除扶手1和扶手2。修改高度分别为300mm和600mm。不修改轮廓。

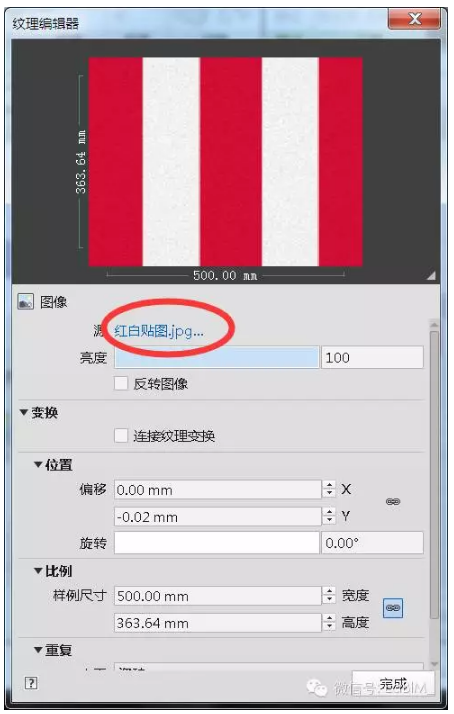

    第三步添加扶手3和扶手4材质。单击材质“file:///C:/Users/ADMINI~1/AppData/Local/Temp/msohtmlclip1/01/clip_image018.jpg” 按钮,打开“材质浏览器”对话框。在Autodesk材质库中搜索“混凝土-轻质”,将其添加至项目材质列表中。复制重命名为“栏杆扶手”,切换至外观选项卡,单击图像,弹出纹理编辑器。浏览到刚刚下载的红白贴图文件的位置。修改纹理。

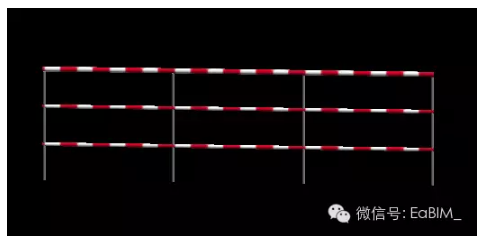

    第四步调整适合的比例,单击完成按钮。继续单击3次确定按钮。退出所有对话框。观察模型。

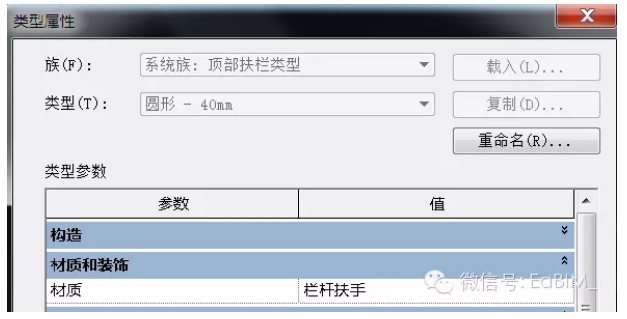

    第五步添加顶部扶栏材质,配合键盘Tab键。选中顶部扶栏。单击编辑类型按钮。打开类型属性对话框。在对话框中添加材质也为“栏杆扶手”。
