摘要：Revit软件自带机电样板，但是该样板中内容不全，无法满足日常机电深化需求，对于初学者来说补全相关信息、完善软件设置具有一定难度；近些年BIM二级设备考试中也会要求考生自主设置软件自带机电样板以满足考题要求。基于如此现状，笔者将通过本文梳理Revit软件自带机电样板完善相关信息及软件设置，达到满足日常机电深化及考题要求。

    关键词：BIM软件Revit；机电样板；机电深化

    一、Revit机电样板

    1.1概念

    Revit机电样板是通过Revit进行机电深化的软件基础，该样板包含了机电深化所需水暖电各专业系统类型、系统颜色、各类管道连接件以及视图等软件设置。

    1.2创建并完善机电样板的必要性

    Revit作为一款既能完成土建BIM深化也能完成机电BIM深化的软件，其各专业包容性不言而喻，但也存在着各专业前期所需样板设置深度不够等问题。对于Revit机电深化初学者而言，将软件自带机电样板进行完善，以达到满足项目机电深化的深度，存在较高难度，而且会耗费大量时间。不仅如此，二级机电BIM考试中也需要考生自行完善机电样板完成机电深化。因此，完善软件自带机电样板对于日常工作和BIM考试均是非常必要的。

    二、Revit机电样板完善步骤

    这里以Revit原始机电样板（名称为“机械样板”，为避免和“机械平面”混淆，本文均以“Revit原始机电样板”进行描述）为例，从补全视图平面，补齐常用水暖电系统，设置系统颜色，设置管道管件等方面进行讲解。

    2.1应用流程图

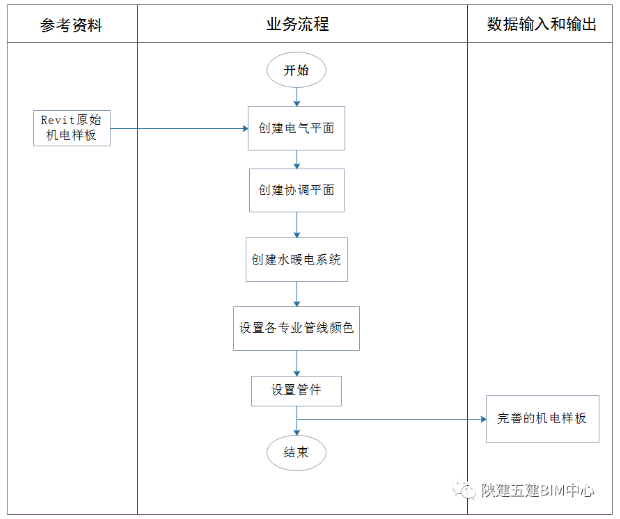

    图1机电样板完善流程图

    2.2具体应用步骤

    创建电气平面

    打开原始机电样板，可以看到在“项目浏览器”中，只存在“卫浴”和“HVAC”两个平面视图，这两个平面图对应“系统”选项卡中的管道和风管两部分，缺少“电气”平面视图，因此需要创建出电气平面图。

    按照以下步骤创建电气平面图：

    （1）将现有平面图（以卫浴为例）复制一份改名为“电气”；

    （2）选中该电气平面，将“属性”栏中视图样板由“无”改为“电气平面”，此时该电气平面自动归属于“电气”分支下，与样板原有平面处于同一层级；

    （3）由于视图样板“电气平面”对软件会提前进行相关设置（在“视图”“可见性”中可看出相关内容无法更改），但这部分设置会对后续机电深化产生限制，因此在生成“电气平面”之后，可将视图样板改为“无”，这样操作不会对电气平面造成影响；

    （4）重复上述操作可创建更多电气平面。

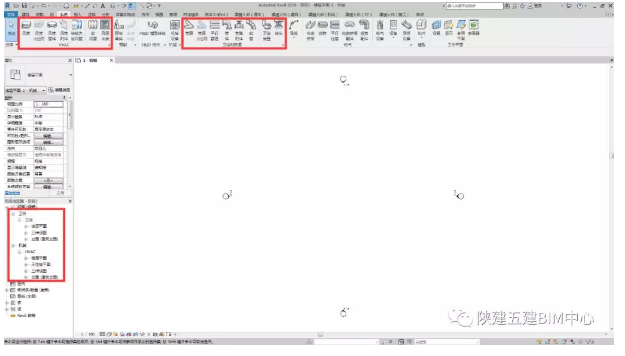

    图2原始样板楼层平面对应通风和电气两部分

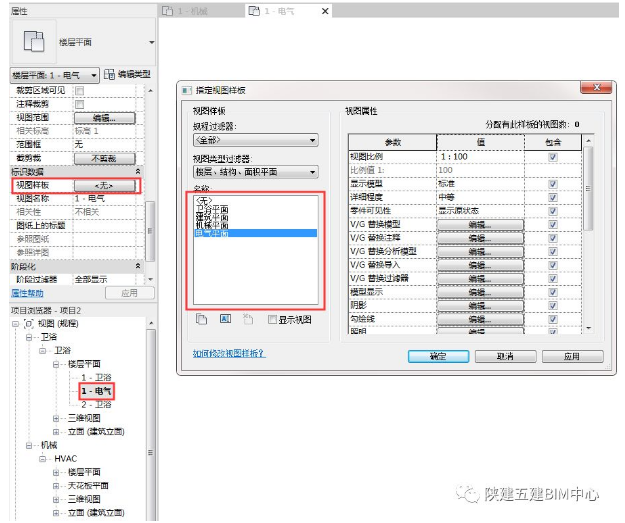

    图3复制出“电气”平面，并选择“电气平面”视图样板

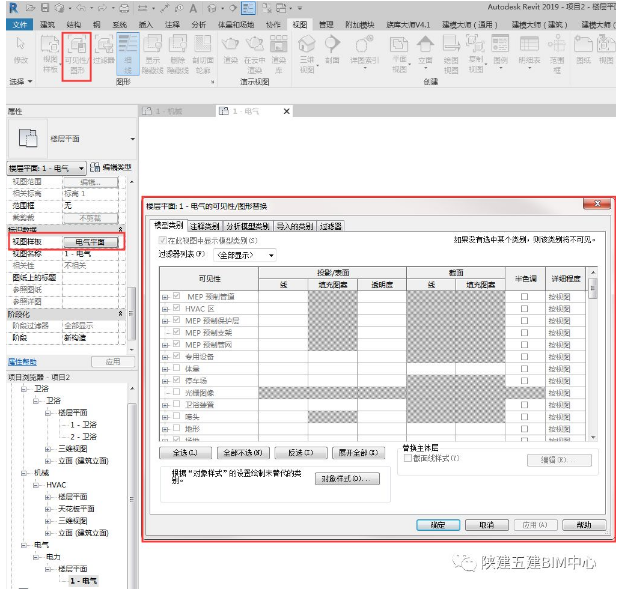

    图4电气样板的视图可见性内容不可更改

    创建协调平面

    Revit机电中协调平面指的是水暖电同时显示的平面，为了进行专业区分，“卫浴”“机械”“电气”仅分别显示“水”“暖”“电”各自平面。

    （1）与创建电力平面相同，复制现有平面改名为“协调”；

    （2）选中该平面，在属性栏中将“规程”由“电气”改为“协调”，将“子规程”中“电力”字样删除，输入“协调”，即完成“协调平面”创建。

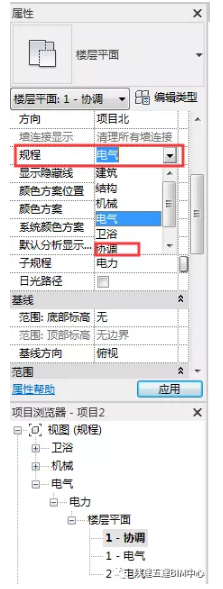

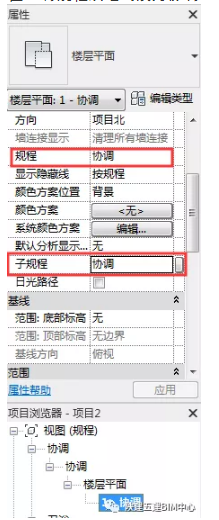

    图5将规程从电气改为协调

    图6协调平面创建完毕

    3.创建水暖电系统

    原始机电样板只含有少部分机电系统，不足以满足日常使用，需要添加常用系统，具体步骤如下：

    水系统（以生活给水为例）：

    （1）右键点击“家用冷水”复制并重命名为“生活给水”；

    （2）在平面图中点击“可见性/图形”（快捷键是VV），切换至“过滤器”点击“编辑/新建”；

    （3）选中“家用冷水”复制为“生活给水”，过滤器规则改为“系统类型”“等于”“生活给水”；

    （4）过滤器中点击“添加”，选择“生活给水”，在“投影/表面”中将颜色按照公司规定给水管道RGB值进行设置，完成生活给水系统添加。

    图7原始样板管道系统

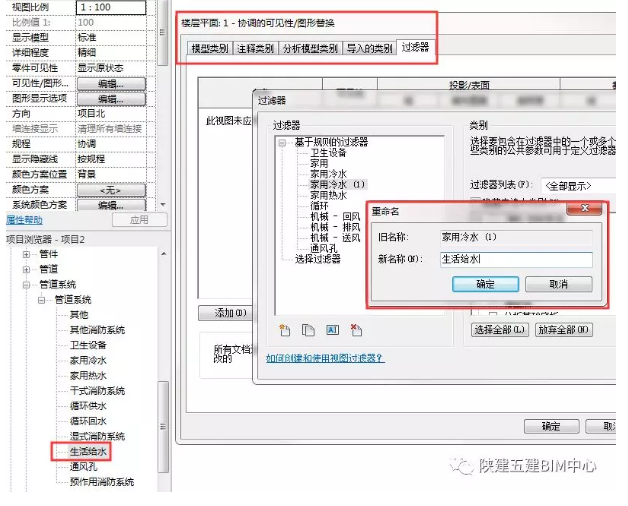

    图8复制出“生活给水”，在过滤器中将“家用冷水”复制为“生活给水”

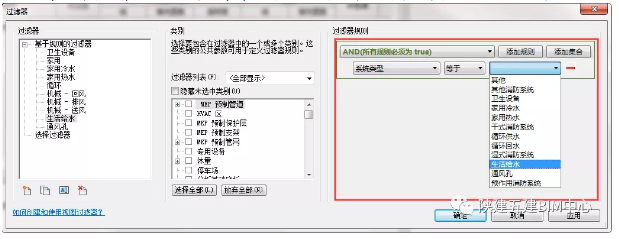

    图9将过滤器规则改为“系统类型等于生活给水”

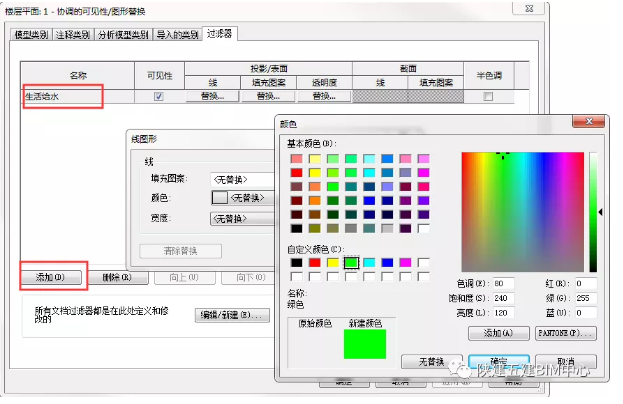

    图10在过滤器中按照公司标准添加管道系统颜色

    通风系统（以排烟系统为例）：

    （1）右键点击“排风”复制并重命名为“排烟”；

    （2）在平面图中点击“可见性/图形”（快捷键是VV），切换至“过滤器”点击“编辑/新建”；

    （3）选中“排风”复制为“排烟”，过滤器规则改为“系统类型”“等于”“排烟”；

    （4）过滤器中点击“添加”，选择“排烟”，在“投影/表面”中将颜色按照公司规定排烟系统RGB值进行设置，完成排烟系统添加。

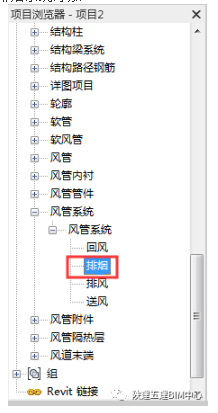

    图11复制排风系统重命名为排烟系统

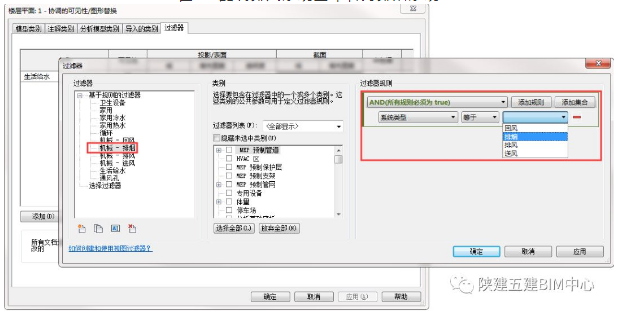

    12过滤器中设置排烟“系统类型等于排烟”

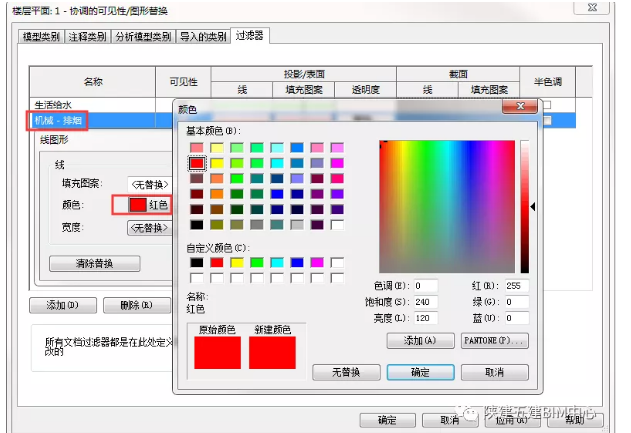

    13可见性过滤器中将排烟调为红色

    电气系统（以弱电系统为例）：

    电缆桥架和管道、风管系统不同，电缆桥架需要将管件提前载入项目，并在桥架及管件命名上对强弱电等电气系统进行区分。

    （1）由于原始样板中无电缆桥架配件，需要点击“插入”载入族，在“MEP”“供配电”“配电设备”“电缆桥架配件”中选择“槽式电缆桥架”相关配件，载入项目中；

    （2）在项目浏览器中选择“族”“电缆桥架配件”将载入项目的所有配件复制重命名，名称前面加上“弱电”字样；将项目浏览器中“电缆桥架”“带配件的电缆桥架”复制并重命名为“弱电槽式桥架”；

    （3）点击弱电桥架，将改名后的电缆桥架配件载入弱电桥架中；

    （4）点击“可见性”“编辑/新建”在过滤器中新建“弱电桥架”，“过滤器列表”中选择电气，选择电缆桥架、桥架配件等电气相关构件，“过滤器规则”中改为“类型名称包含”输入“弱电”字样；

    （5）过滤器中添加弱电桥架，并按照公司规定设置紫色颜色。

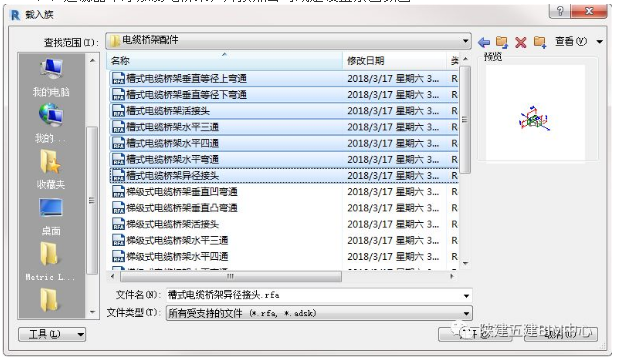

    14将桥架配件载入项目中

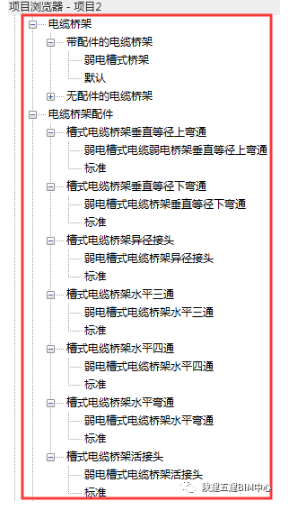

    15将电缆及电缆配件复制并重命名为“弱电槽式桥架”

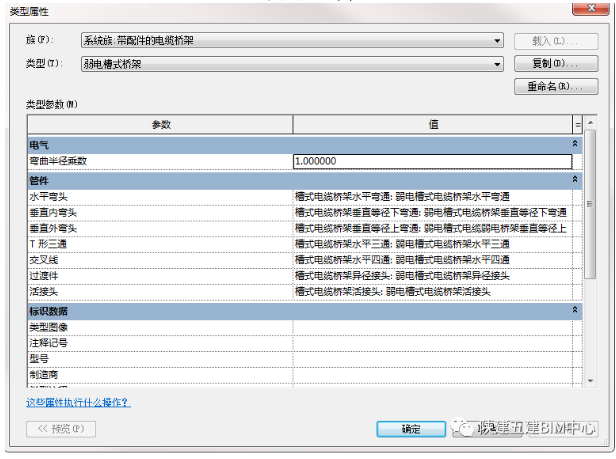

    16将桥架配件载入弱电槽式桥架中

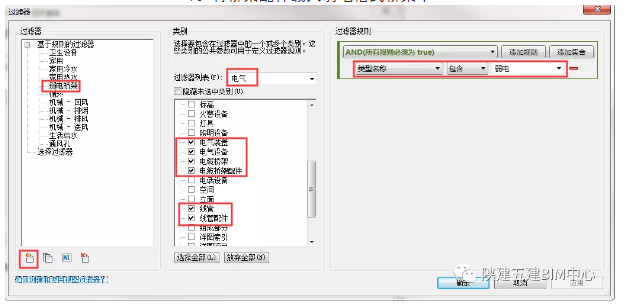

    17在过滤器中添加弱电桥架相关规则

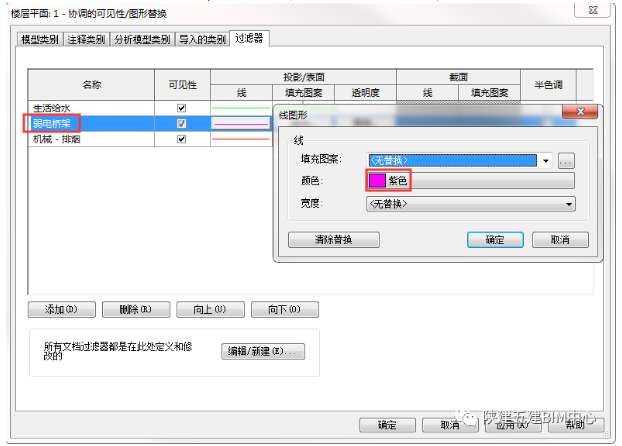

    图18在可见性中添加弱电桥架颜色属性

    4.设置各专业管线颜色

    按照上一步创建水暖电系统的方式完善各平面中机电系统。协调平面显示水暖电系统，卫浴平面显示水系统，机械平面显示通风系统，电气平面显示电力系统。

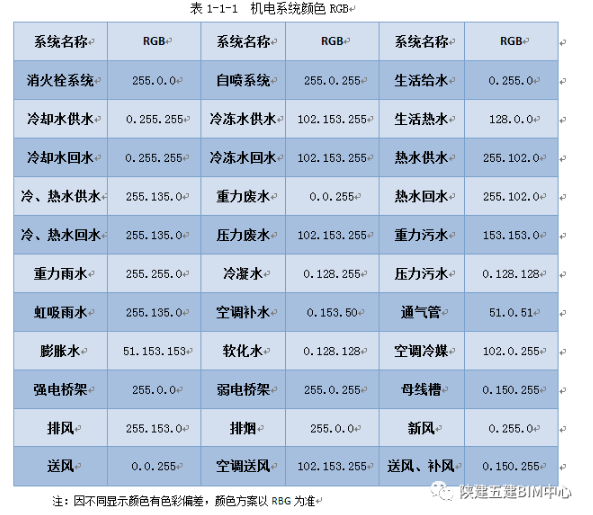

    19常用系统机电标准化RGB值

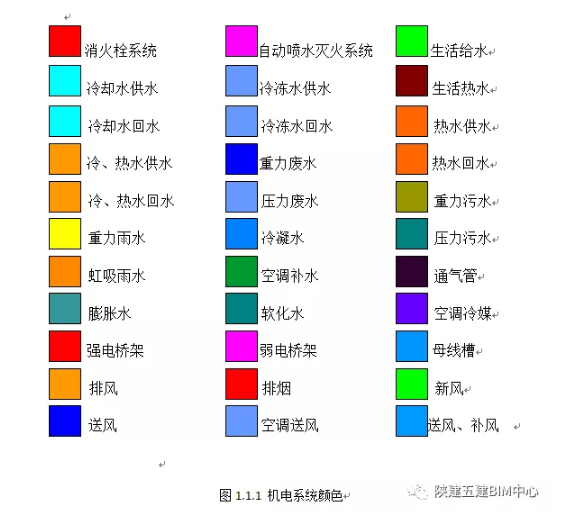

    20常用系统机电标准化颜色

    5.设置管件

    原始机电样板所含管线管件不齐全，需要手动进行添加补充。

    水系统（以生活给水为例）：

    （1）点击“管道”复制并重命名为“生活给水管”，点击类型属性，在“布管系统配置”中载入相关族文件，将各类管件添加至生活给水管布管系统中；

    （2）绘制水管时，选择生活给水管，需要在属性“系统类型”选择生活给水。

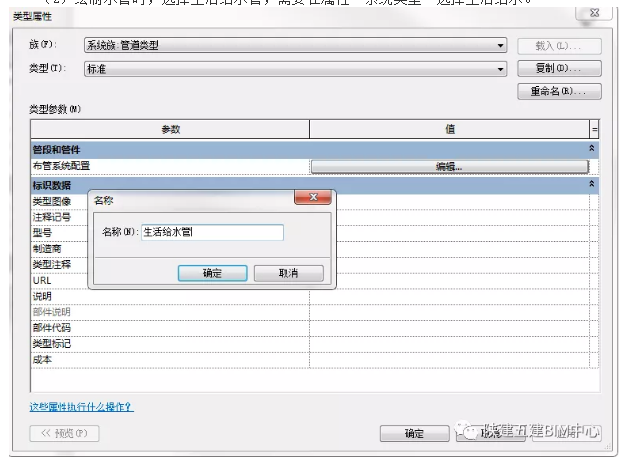

    21复制管道并重命名为生活给水管

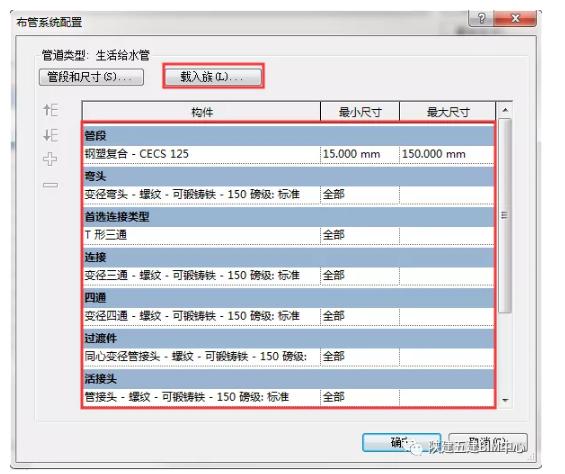

    22将所需管件添加至布管系统中

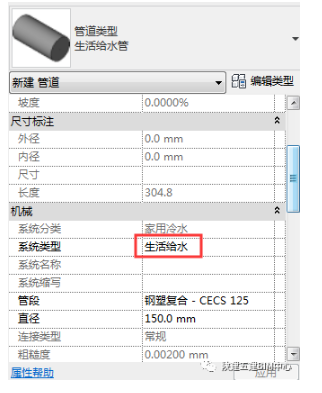

    23绘制道时需将系统类型选为生活给水

    通风系统（以排烟系统为例）：

    （1）点击风管复制并重命名为“排烟风管”，点击类型属性，在“布管系统配置”中载入相关族文件，将各类管件添加至排烟风管布管系统中；

    （2）绘制风管时，选择排烟风管，需要在属性“系统类型”选择排烟系统。

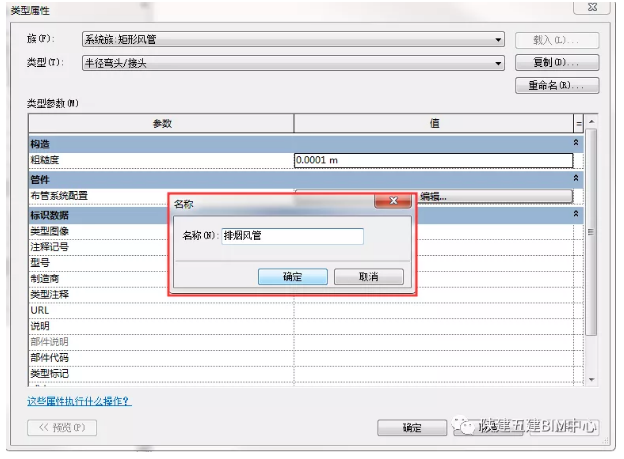

    24复制并重命名为排烟风管

    25将风管构件添加至风管系统中

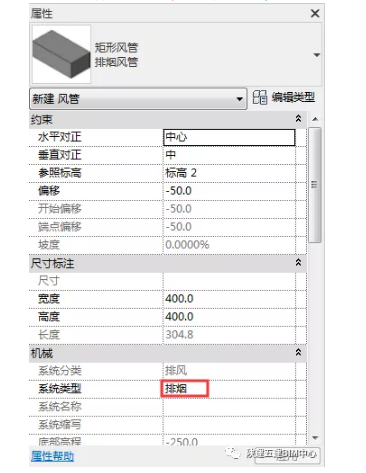

    26系统类型选为排烟

    电气系统

    电气系统较为特殊，其管线设置步骤与“3.水暖电系统设置”相同，按照该步骤可完善“强电桥架”等常用桥架。

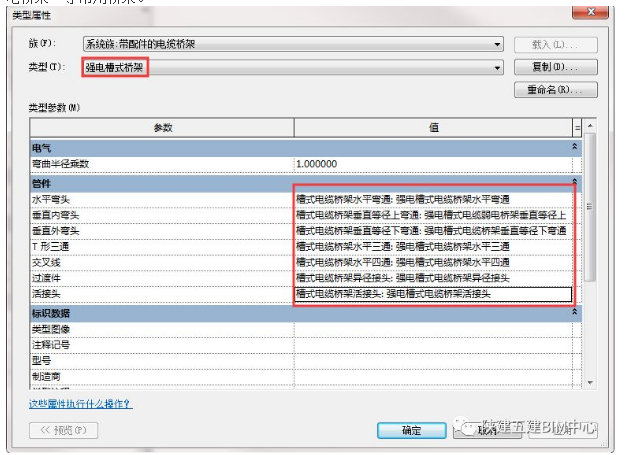

    图27强电桥架管件设置完毕

    三、结语

    完善的机电样板能够显著降低机电深化前期准备工作的时间，提升工作效率，是全面开展机电管线综合排布以及后期标注出具平面二维图纸的基础。本文仅是针对目前现状总结出的常用机电样板所需设置内容，期待将来进一步丰富完善。
