步骤图文详解

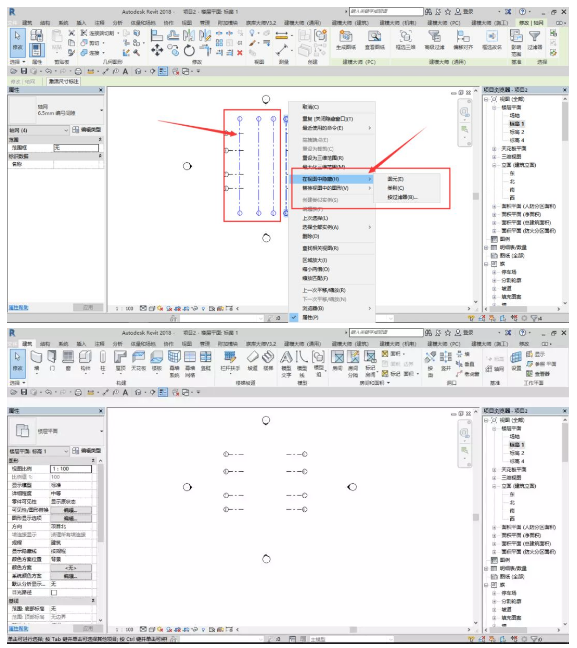

    1、在平面中选中轴网，右键点击图元在视图中隐藏。这时我们选中的轴网就会被隐藏掉（区别于临时隐藏）。

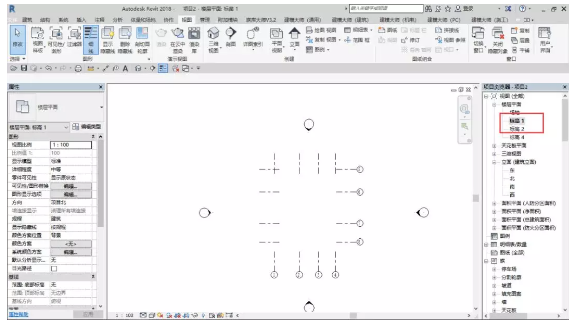

    2、点击视图控制栏中的显示隐藏的图元，选中之前被隐藏的轴网，然后在修改选项卡里点击取消隐藏图元。再点击切换隐藏图元显示模式，这样轴网就会恢复显示了。

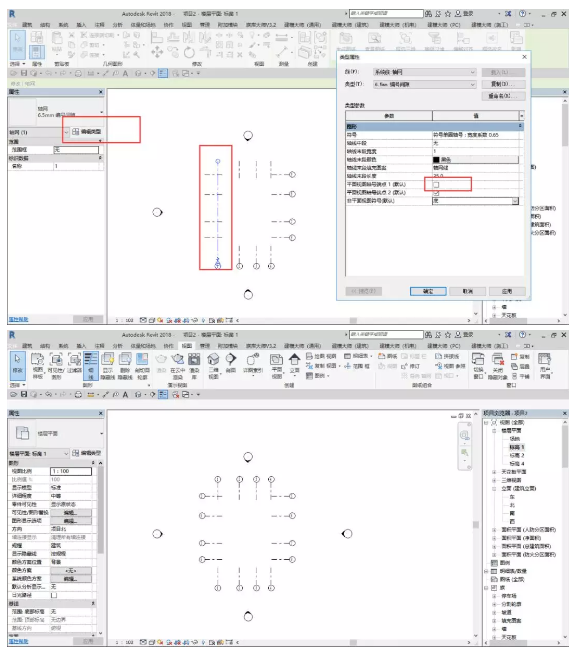

    3、点击轴网，在属性栏里点击编辑类型。勾选平面视图轴号端点1（默认）。这样轴网轴号就是两头都显示了。这时如果点击轴网将一头的轴号编号隐藏，轴号不再显示。说明轴号在绘图区的隐藏性优先级大于编辑类型里的可见性。

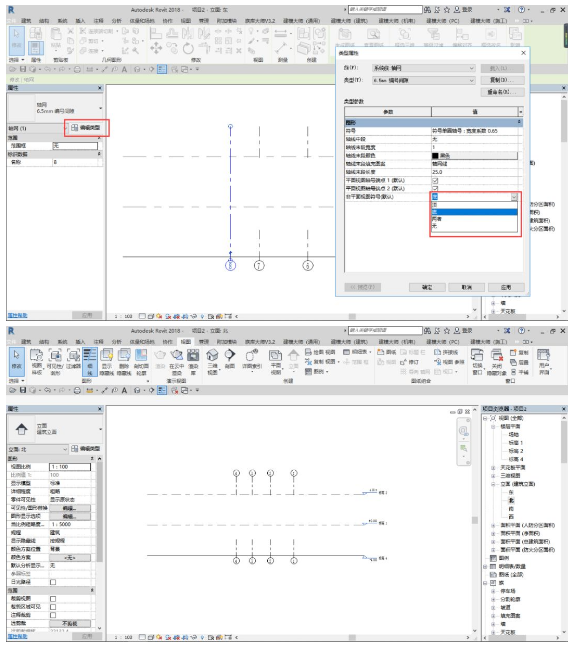

    4、切换到立面，点击轴网，点击编辑类型，点击切换非平面视图符号（默认）为两者。但是在平面视图中还是单边显示轴网。
