    在建模过程中，有时需要达到多种填充效果，而CAD中大量的二维填充图案，便是最直接的资源之一。

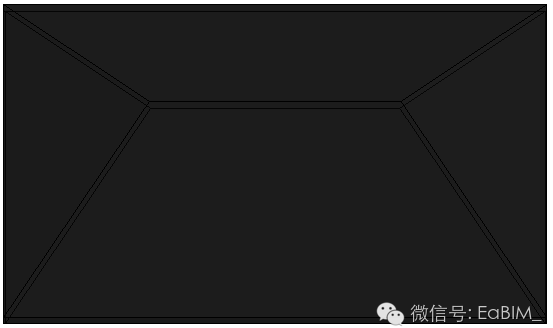

    在使用填充图案之前

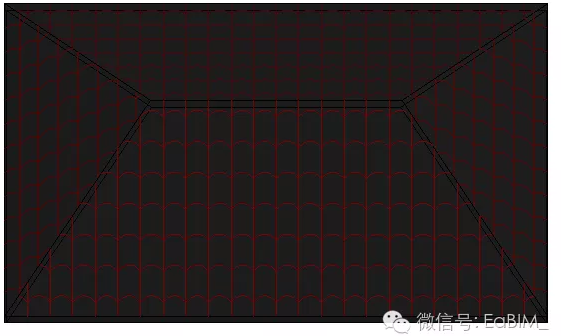

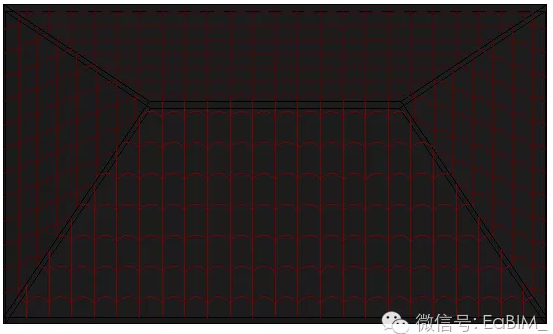

    使用填充图案之后

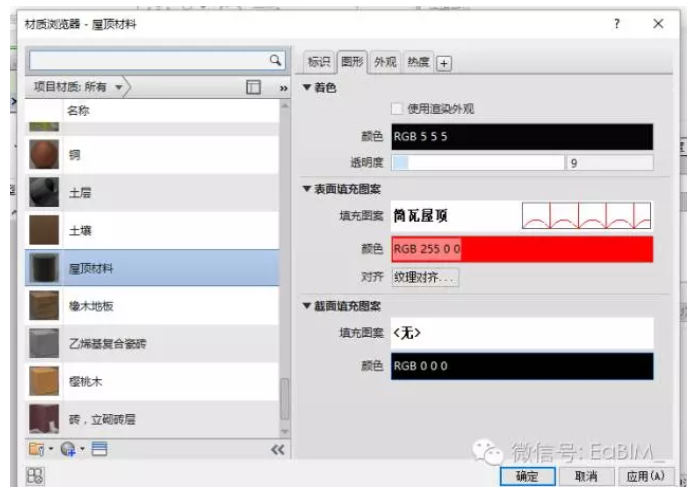

    其中要用到主要命令便是对表面填充图案的添加与编辑，简单效果如下：

    关于模型填充图案与绘图填充图案的区别：

    一言以蔽之：

    模型填充图案相对于模型保持固定尺寸，而绘图填充图案相对于图纸保持固定尺寸，相对于主体图层可以具有不同的方向。

    而方向可以影响绘图填充图案在主体图元（墙、楼板、屋顶、天花板）中用作截面填充图案时的显示方式（下文中详解）。

    注：详图构件和填充区域中使用的绘图填充图案不受此设置的影响。

    基本步骤及分析如下

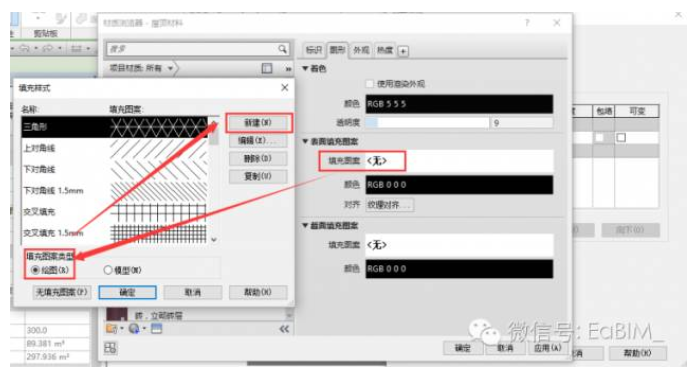

    1.在构建创建好之后，对构建进行材质编辑，在表面填充图案命令中，新建一个绘图填充样式

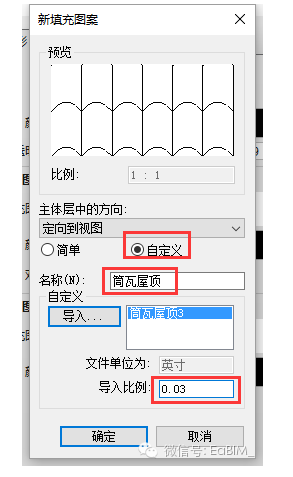

    2.使用自定义方式将二维填充图案导入，并对其导入比例进行合适的修改

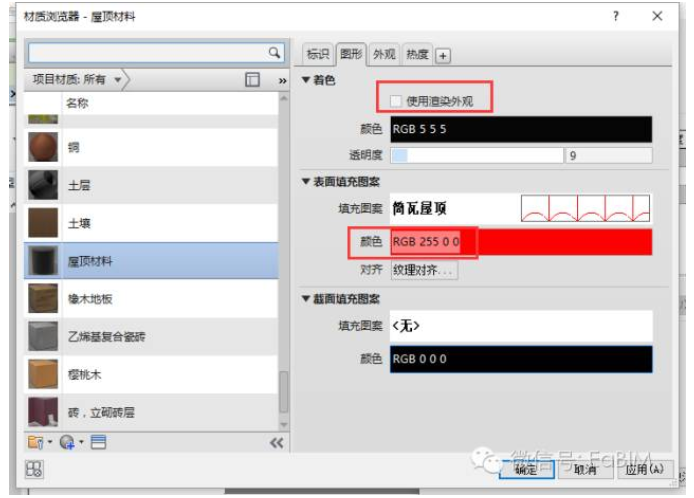

    3.对表面填充图案的颜色与构建的显示方式进行更改

    4.单击确定，完成填充图案的添加

    关于显示主体层中的方向如下：

    “设置为视图方向”，所有图案相对于图纸都共享相同的方向和原点，因此它们在图元过渡上完全对齐。

    “保持可读”，此选项模拟文字的行为。图案与主体图元对齐；但是当主体倾斜45、135、225和315度时，图案翻转90度。右对角线图案始终大致保持右对角线，90度角有一个平滑过渡。图案相对于图纸共享相同的原点。

    “与图元对齐”，即图案与主体图元（如墙、楼板、屋顶或天花板）对齐并计算适当的原点。
