钢管桁架是钢结构中常见的一种形式，今天我给大家演示一下如何在Revit中绘制钢管桁架：

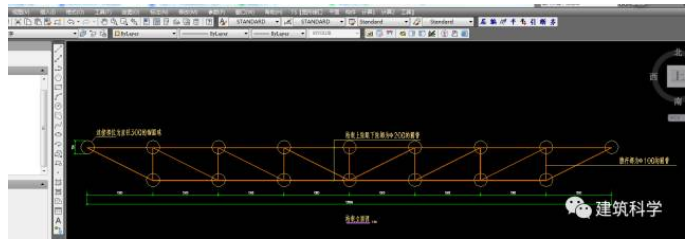

    如下图所示桁架：

    桁架立面：上弦总长12000mm,均分为8段，每段1500mm,下弦总长9000mm,均分为6段，每段1500mm,上弦跟下弦都是直径为200mm的圆管组成，上下弦高度为1500mm,腹杆为直径为100mm的圆管，竖杆之间通过直径为300mm的钢圆球连接件连接。

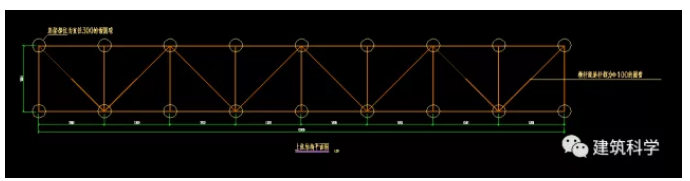

    上弦平面布置图

    下弦平面布置图

    Revit中，我们首先新建桁架的上弦跟下弦，腹杆，连接件族：

    上弦族：

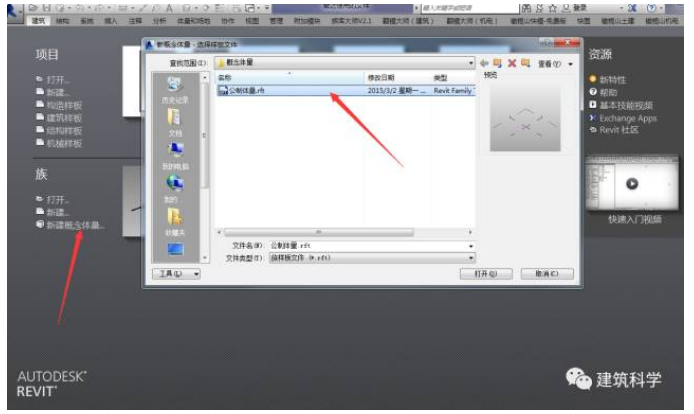

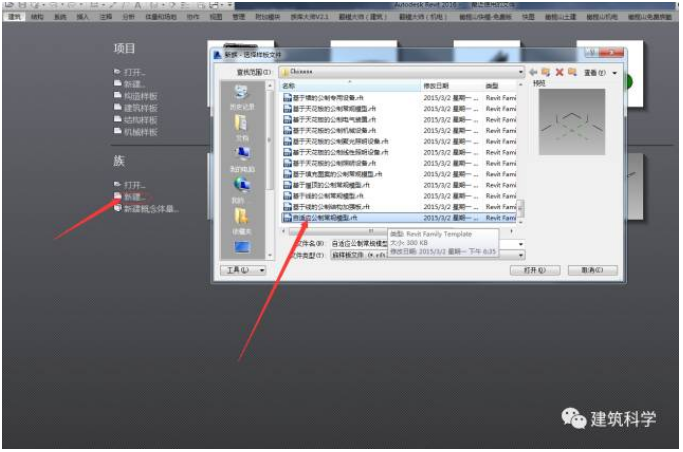

    打开Revit软件，选择新建族，族样板文件，我们选择自适应公制常规模型

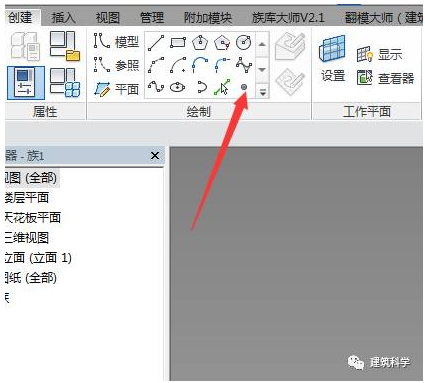

    进入族创建界面，我们选择点图元创建：

    在工作界面中，我们任意绘制两个点图元：

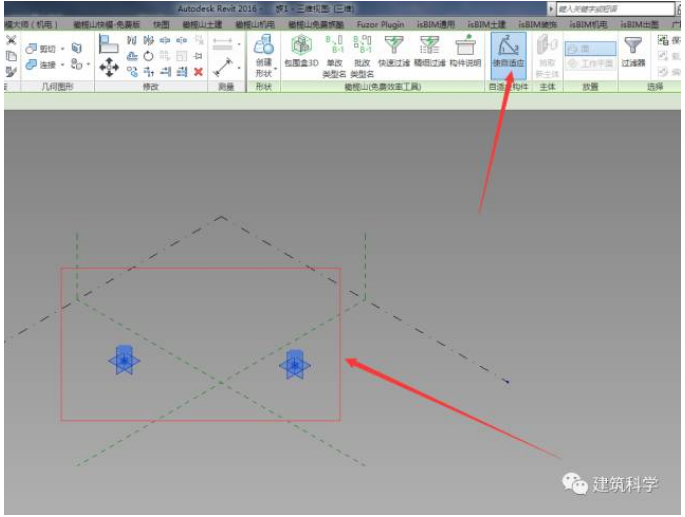

    选中两个点图元，并点击菜单栏中的使自适应命令，让两点处于适应命令编辑状态：

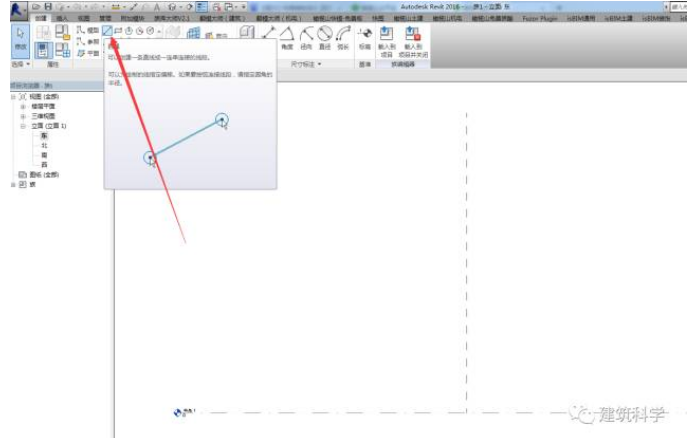

    选中适应的两点图元，我们选择创建命令中的通过点的样条曲线命令,将两点连接：

    点击创建点图元，在刚刚连接的直线上任意创建一点：

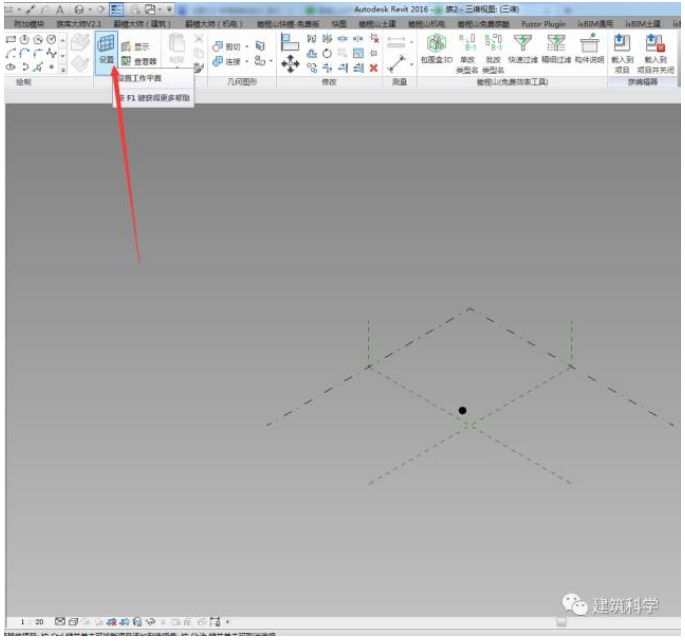

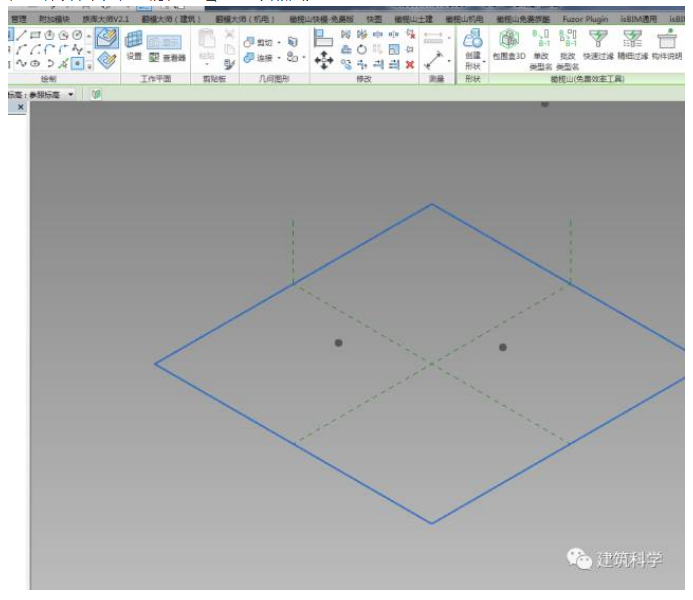

    选择设置工作面命令，我们编辑上弦跟下弦的具体形状：

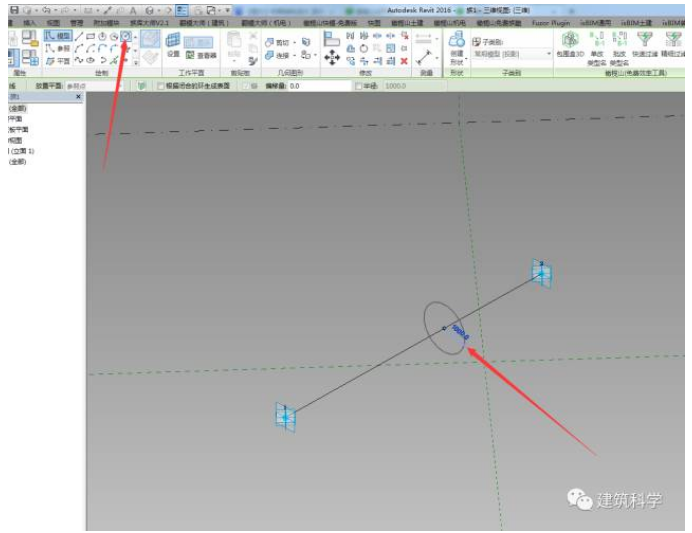

    由于我们的上下弦都是圆管，截面是圆形，我们选择创建命令中的圆形命令，在工作截面中输入圆的半径100mm,形成圆管的截面：

    选中连接线跟圆截面，点击菜单栏中的创建形状命令：

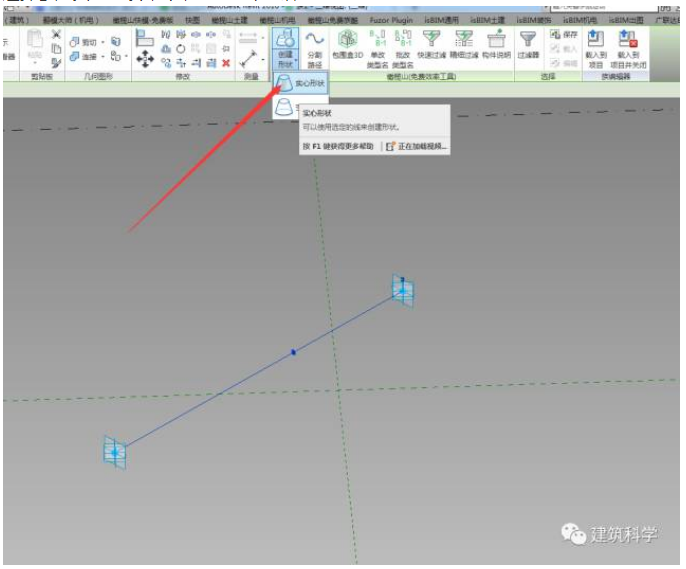

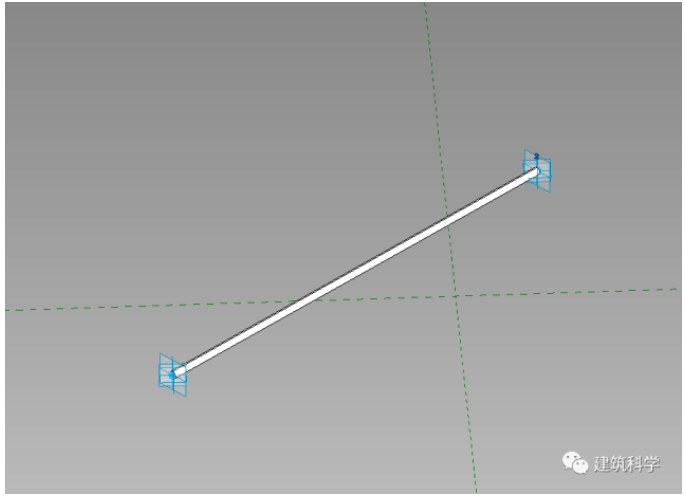

    选择创建实心形状命令，形成上下弦杆：

    同样的操作,我们也可以按照上述步骤，创建腹杆跟水平杆

    杆件都已经创建完成了，接下来，我们再来创建球形连接件的族：

    我们同样的新建一个自适应公制常规模型的族样板：

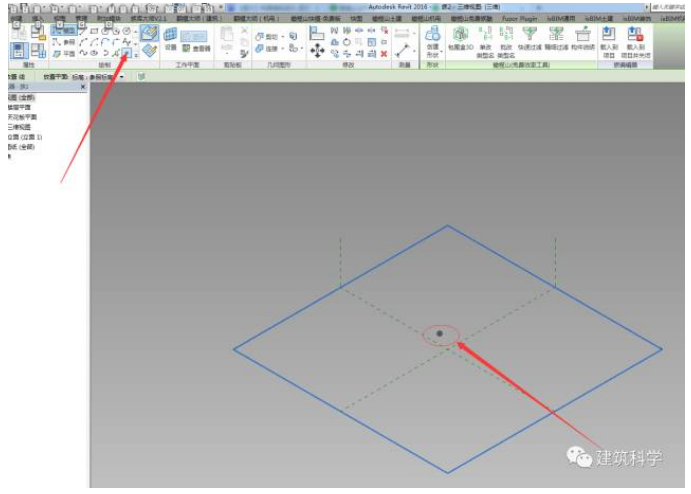

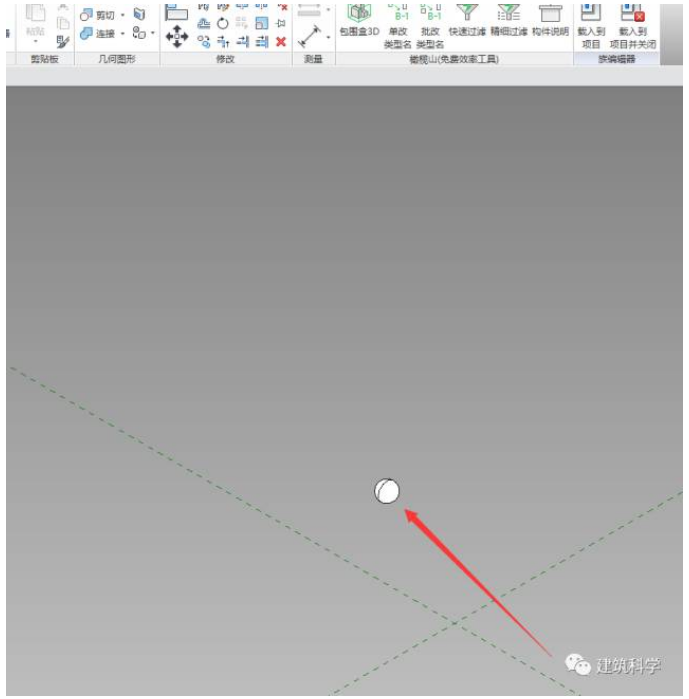

    选择创建中的点图元绘制命令，在工作界面中绘制一个点图元：

    在设置选项中，设置连接件的绘制工作界面，由于连接件是球形，我们的工作界面可以在任意点的垂直界面上：

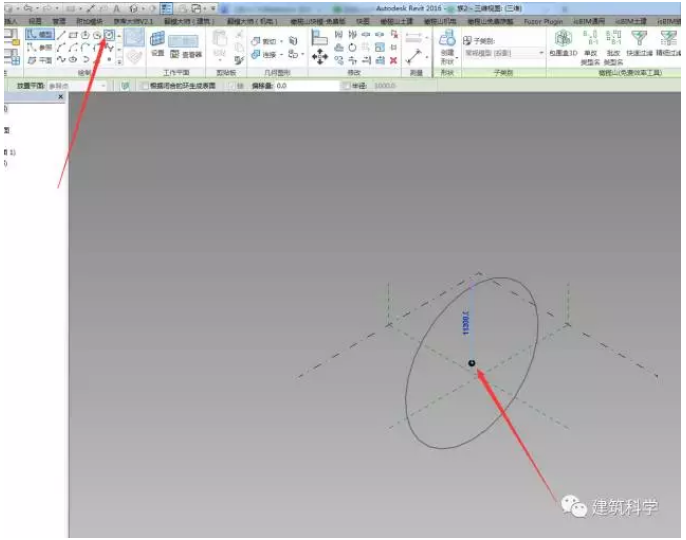

    选中圆形创建命令，输入球的半径

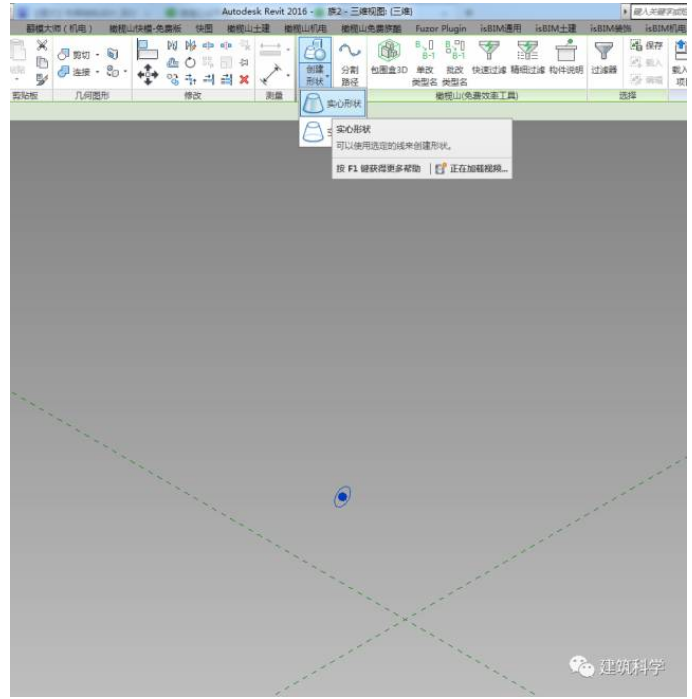

    选中点图元跟圆形界面，点击创建形状中的实心形状穿件图元：

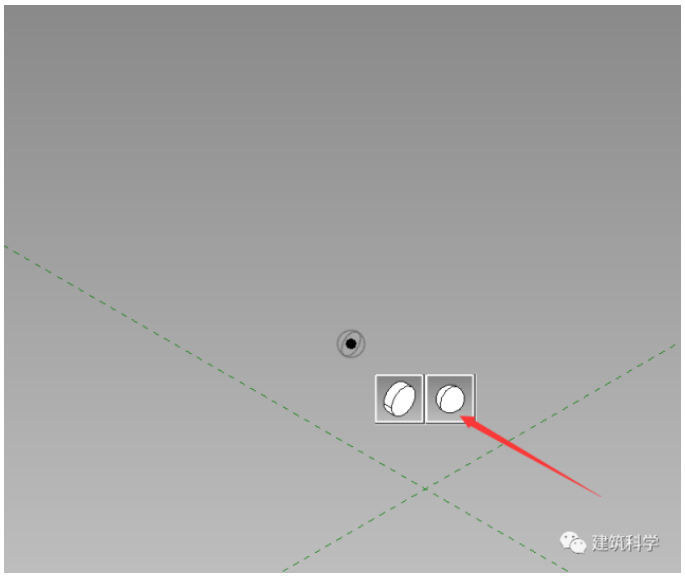

    选择球形形状，形成球形连接件族：

    以上，我们的上下弦，腹杆，连接件族都已经新建完成，接下来，我们开始绘制空间桁架：

    打开Revit,选择新建概念体量命令：

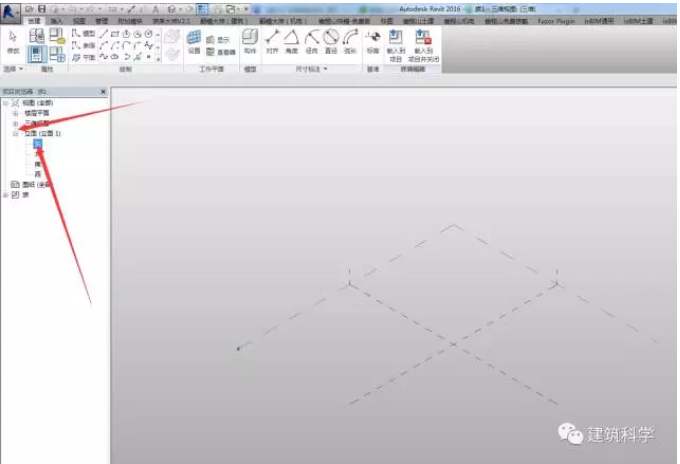

    我们在立面视图上，绘制一榀桁架的范围线：

    选择创建命令中的模型线命令，我们绘制上弦杆的范围线

    同样的操作，我们绘制上下弦的高度范围跟下弦杆的范围线：

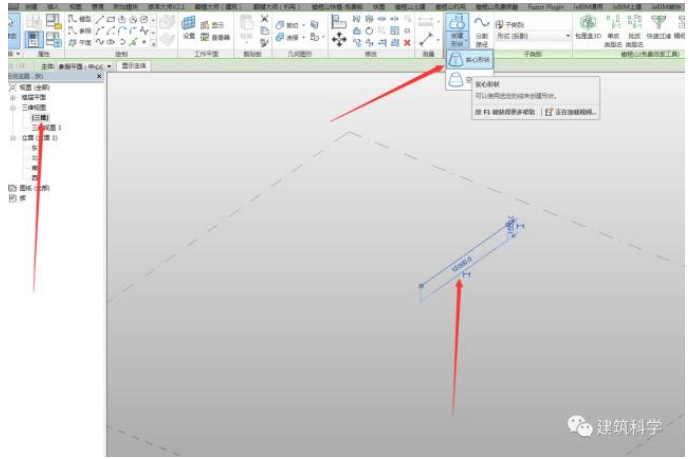

    切换到三维视图，我们选择上弦模型线，选择创建形状命令中的实心形状：

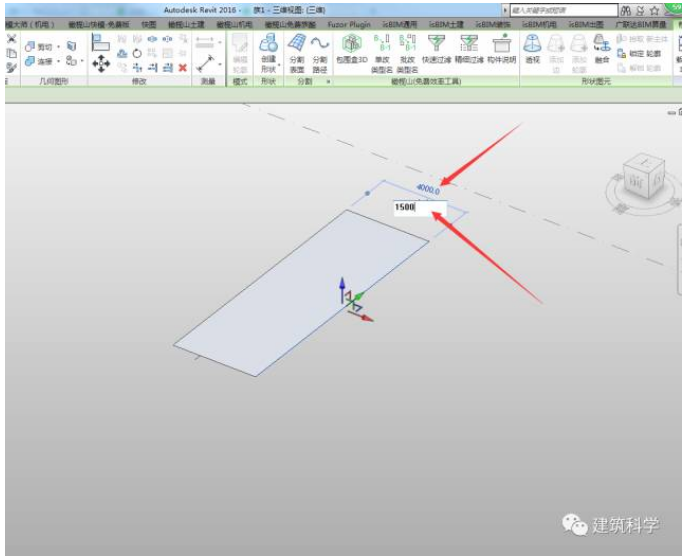

    默认形成距离为4000mm，根据CAD图形修改上弦杆的水平距离为1500mm

    同样的操作，将下弦杆的范围也形成：

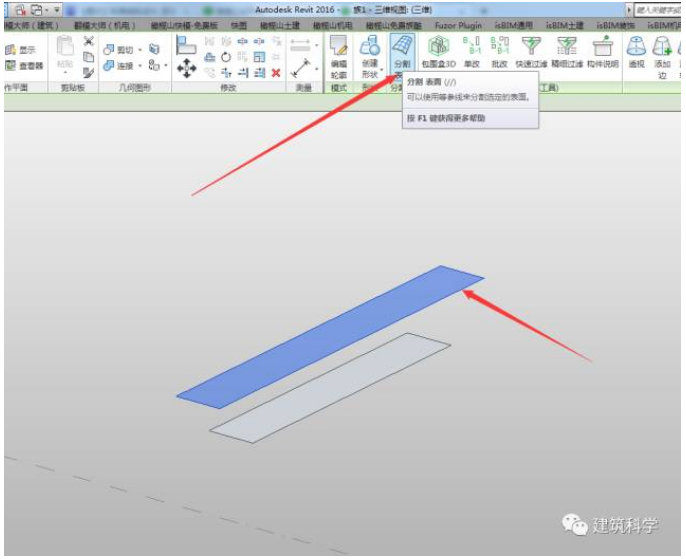

    对桁架模型面进行网格划分：

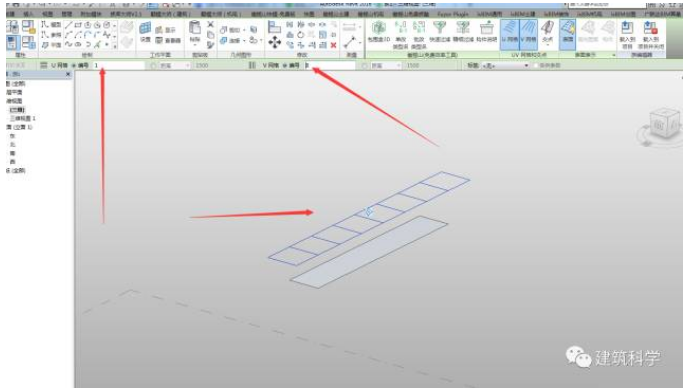

    根据CAD图纸要求，修改上下弦网格数量：

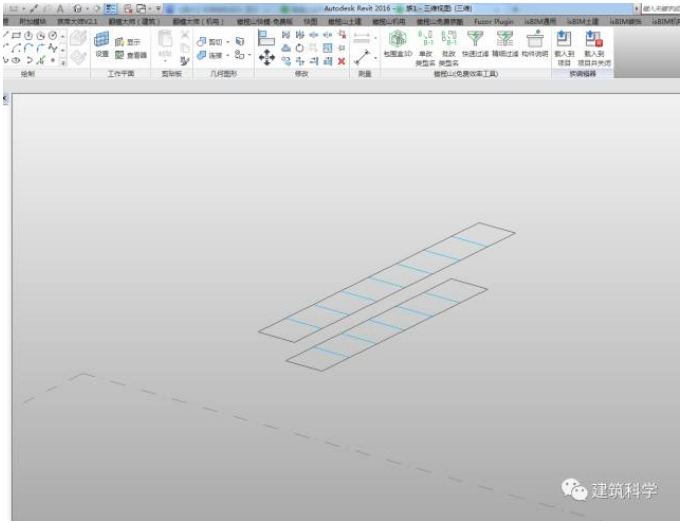

    形成桁架网格划分：

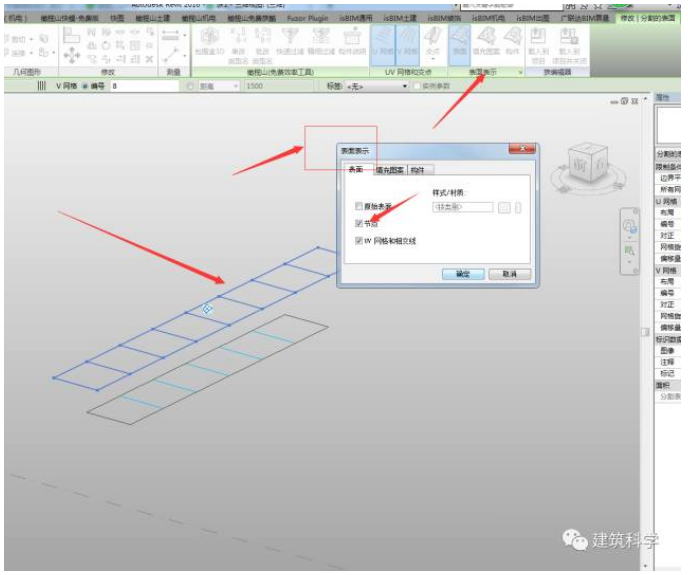

    将生成的网格，形成桁架节点，选择整个上弦面，表面表示下拉菜单，勾选节点命令：

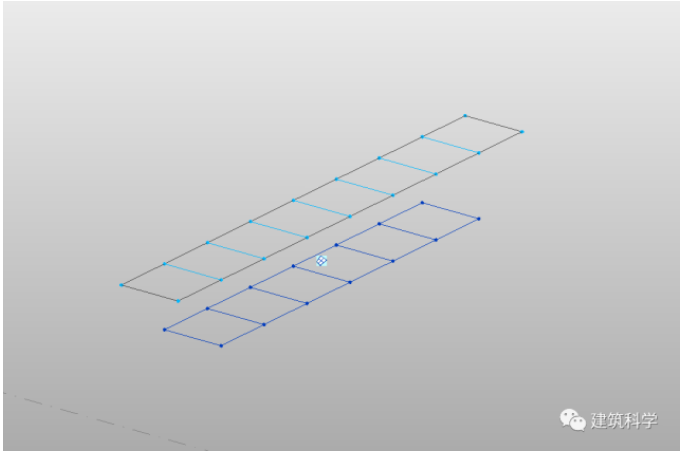

    形成桁架的各节点：

    接下来，我们就开始绘制桁架：

    载入刚刚新建的桁架单元族：

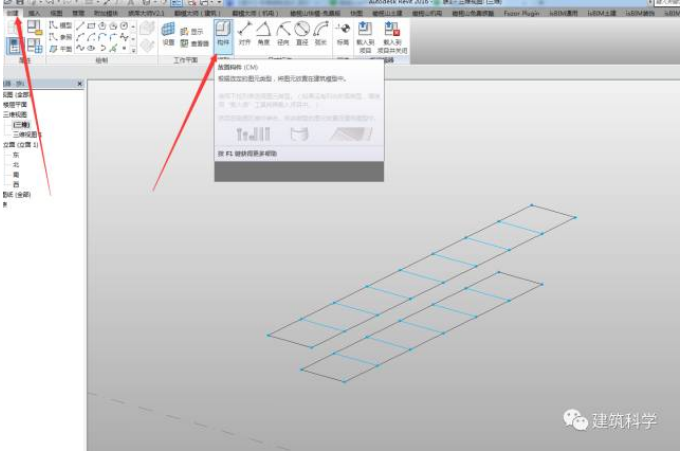

    绘制上下弦杆：选择创建命令，点击构件选项

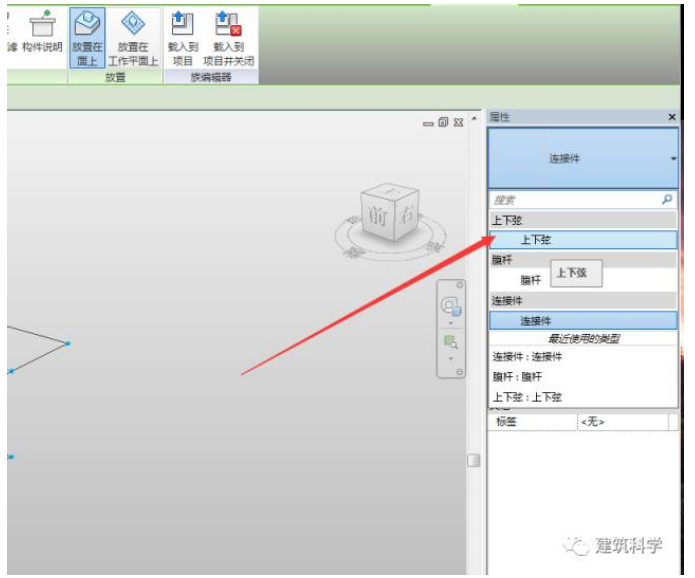

    选择刚刚载入的上下弦族：

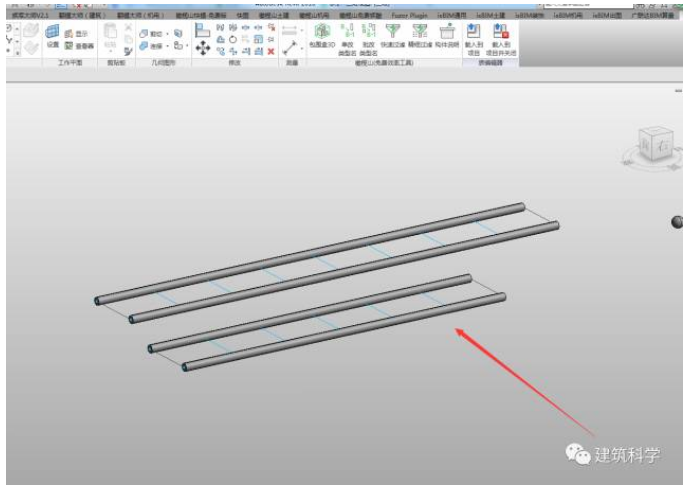

    按照要求绘制桁架上下弦：

    绘制腹杆，水平杆件，竖杆，斜杆：

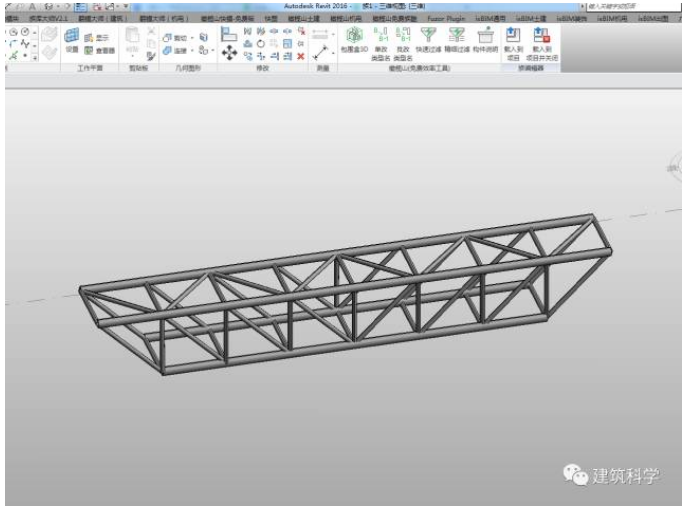

    绘制球形连接件，形成最终的桁架模型：
