Revit嵌套族的原理及注意事项

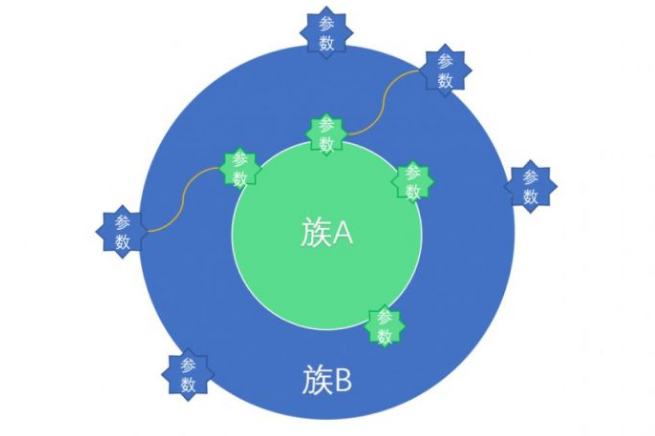

    嵌套族在Revit项目中的使用频率也是比较高的，所谓嵌套，就在用一个新的族来承载原有族，并将原有族的参数用现有族中的参数表现出来，用一张图来说明。

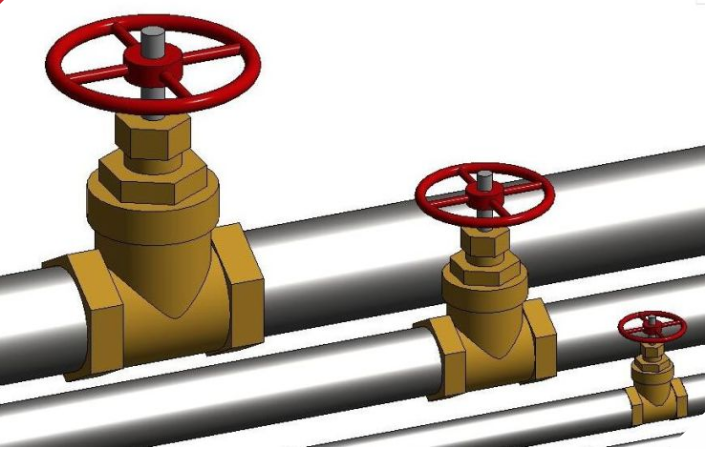

    族B承载了族A，也就说族B现在是个嵌套族，并且族A的某些参数用族B的参数表达出来了，当然，族A也可以再承载其他族，参数关系层层表达，都是没有问题的，在族B中承载多个族也是没有问题的。我们之前做过的参变闸阀就是一个嵌套族。

    阀体是一部分，手柄又是一部分，然后两部分共同组成了一个阀门族。

    那么，嵌套族再制作过程中需要注意哪些东西呢？

    1.关联族参数

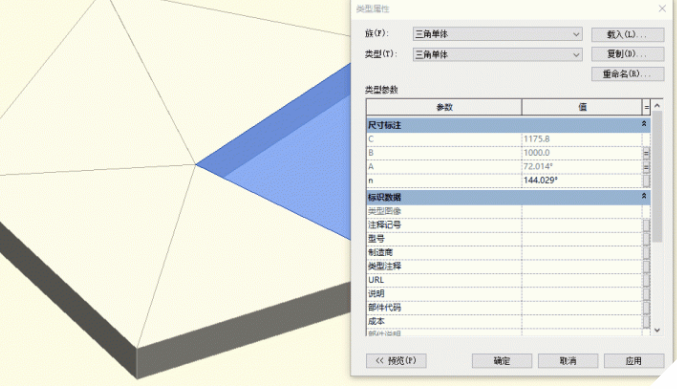

    被承载族（族A）的参数无论是实例参数还是类型参数在承载族（族B）中都可以重新设置，参数即可关联既有参数也可新建参数。但是参数必须单位一致。

    2.被承载族的使用

    被承载族（族A）在入到承载族中，可以载入一个，也可载入多个，如果是实例参数的话还可对多个组的实例参数设置不同的关联参数。

    3.被承载族（族A）可用的编辑功能

    被承载族可以使用基本图元可能的大部分功能，比如整列、对齐、锁定、旋转等。大家在制作的过程中注意它们之间的物理和数学关系即可。
