    项目中同种材质不同截面尺寸的梁或者柱的情况是非常多，如果我们每个截面尺寸都单独创建一次，非常浪费时间。那么在Revit中不使用插件的情况下如何快速创建多种截面的梁或者柱呢？今天我们就一起来学习。

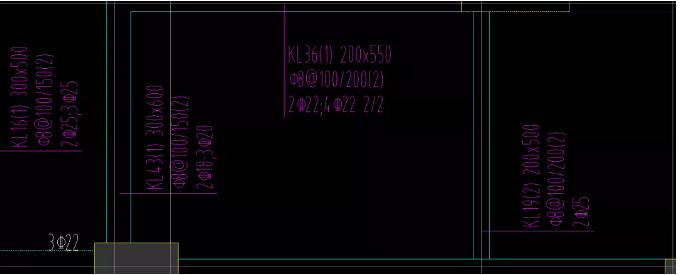

    以上图梁截面为例

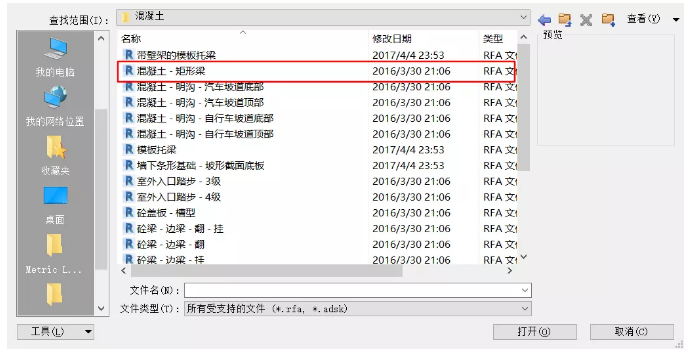

    01、选择族文件

    打开族文件，选中需要的梁族

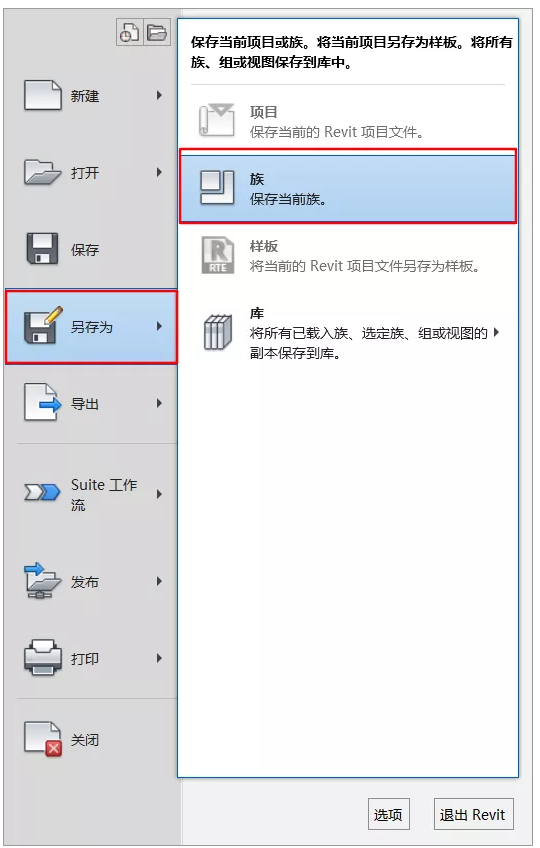

    02、另存为

    单击文件选项卡将族文件另存为，文件的名称及文件存放位置根据个人的需要存放即可。

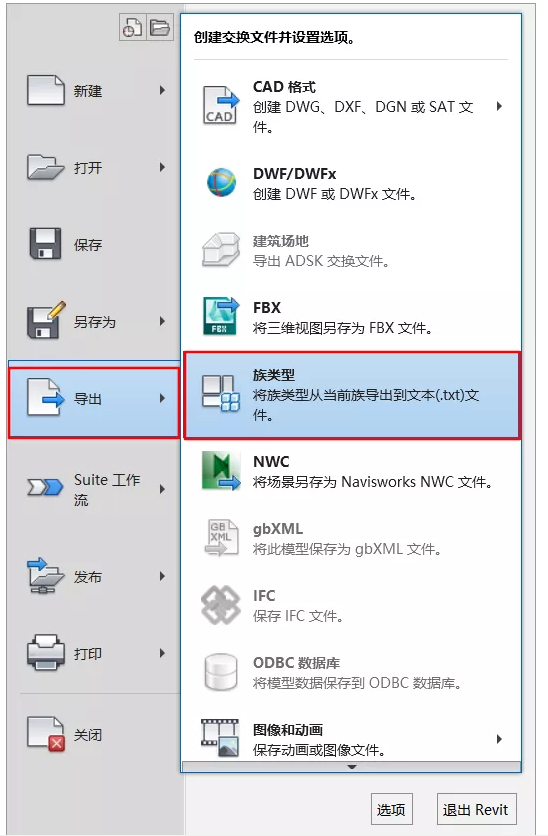

    03、导出

    单击文件选项卡导出-族类型，文件的位置与族文件最好一致。

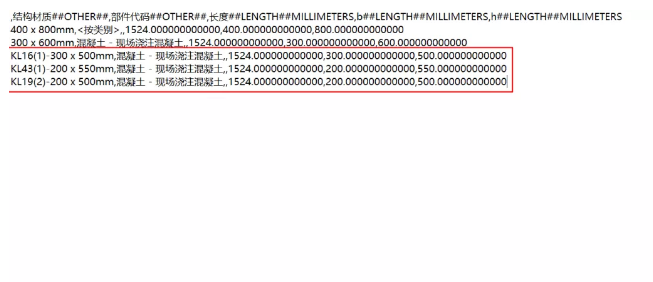

    04、编辑文本

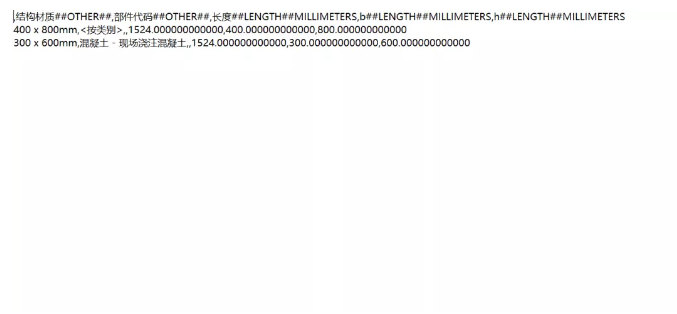

    打开刚刚导出的.txt文本进行编辑；直接复制最后一行的数据，修改相应的数值（我们需要的是梁的截面尺寸，因此仅修改对应的数值），最后保存。

    修改前

    修改后

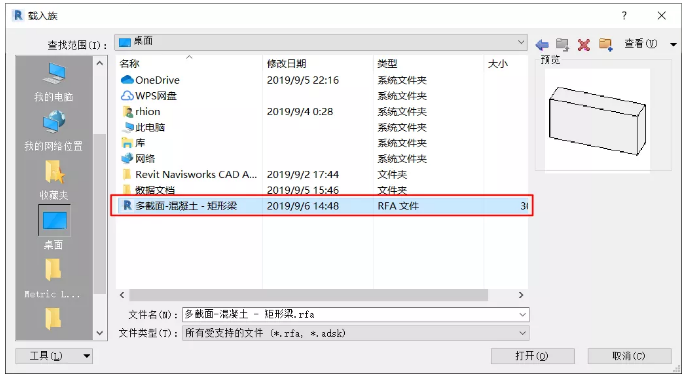

    05、载入到项目

    新建项目；插入-载入族-选中刚刚我们另存为的族文件

    这时候会弹出指定类型窗口，我们将其全部选中

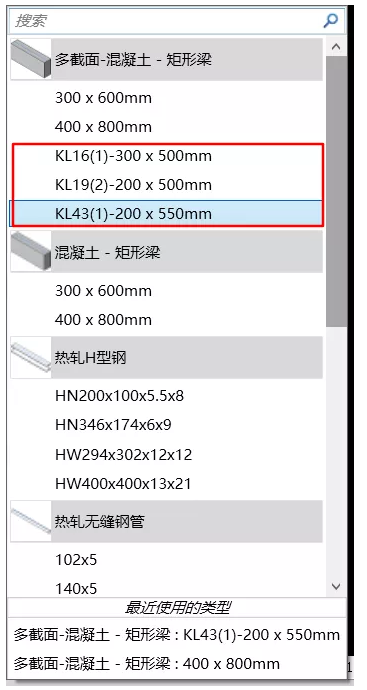

    06、完成

    我们所需要的梁截面尺寸已经全部创建

    07、总结

    在修改导出的.txt文本时，一定要注意相对应的数值修改；其次单位一定是mm.

    同时创建多个截面尺寸不同的柱的方法与此相同，大家可以下来尝试一下。
