将线性尺寸标注添加到图形以在两个点之间进行测量。

1. 单击“注释”选项卡 “尺寸标注”面板 （线性）。

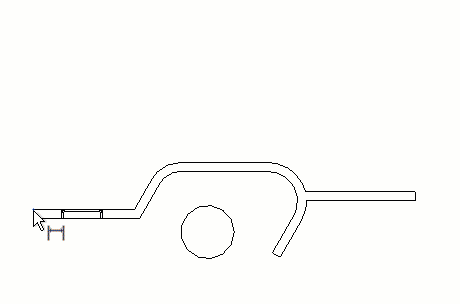

2. 将光标放置在图元（如墙或线）的参照点上，或放置在参照的交点（如两面墙的连接点）上。

   如果可以在此放置尺寸标注，则参照点会高亮显示。通过按 Tab 键，可以在交点的不同参照点之间切换。

3. 单击以指定参照。

4. 将光标放置在下一个参照点的目标位置上并单击。

   当移动光标时会显示一条尺寸标注线。 如果需要，可以连续选择多个参照。

5. 选择另一个参照点后，按空格键使尺寸标注与垂直轴或水平轴对齐。

6. 当选择完参照点之后，从最后一个图元上移开光标并单击。

   此时显示尺寸标注。
