本文将介绍如何在CAD软件中将小数单位切换为分数单位。在CAD设计中，小数单位和分数单位都是常用的度量方式。小数单位通常用于精确计量，而分数单位则用于更直观地表示度量值。根据具体的设计需求，我们可以通过简单的操作来切换这两种单位。

步骤一：打开CAD软件

首先，双击CAD软件图标打开软件。等待软件完全加载后，我们可以开始进行后续的操作。

步骤二：打开绘图文件

在CAD软件的界面中，我们可以看到“文件”选项。点击“文件”，然后选择“打开”以打开一个已有的绘图文件，或者选择“新建”以创建一个新的绘图文件。

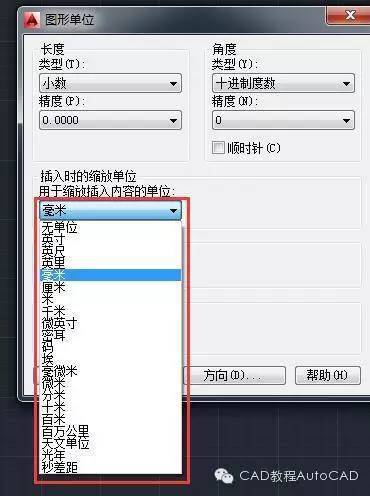

步骤三：进入单位设置界面

在CAD软件的界面中选择“格式”选项。然后选择“单位”以进入单位设置界面。

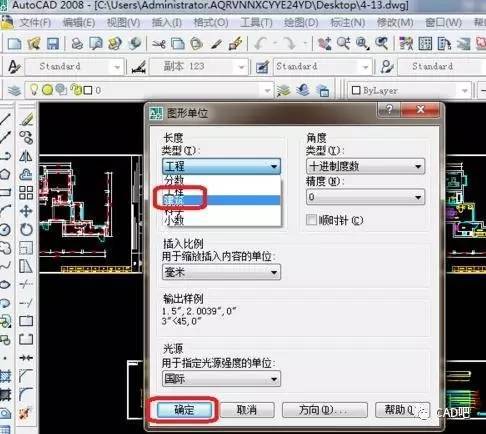

步骤四：选择分数单位

在单位设置界面中，我们可以看到一个下拉菜单，该菜单用于选择单位类型。点击下拉菜单，在弹出的选项中选择“分数”作为单位类型。

步骤五：设置分数精度

在单位设置界面中，我们还可以看到一个“精度”选项。点击“精度”选项，并选择合适的精度级别，以满足我们的设计需求。通常情况下，我们可以选择分数的最小精度，例如1/16或1/32等。

步骤六：应用设置

在单位设置界面中，选择“应用”按钮以应用切换单位的设置。然后点击“确定”按钮以关闭单位设置界面。

步骤七：完成切换

现在，我们已经成功将CAD中的小数单位切换为分数单位。可以在绘图文件中体验分数单位带来的直观度量效果，并根据需要进行进一步的调整。

总结：通过上述步骤，我们可以轻松地在CAD软件中切换小数单位至分数单位。根据设计需求的不同，我们可以选择合适的精度级别，以满足对度量值的精确要求。希望本文的介绍对于使用CAD软件的设计人员有所帮助。
