Revit技巧 | Revit怎么看楼层设置?关于解决Revit中项目浏览器楼层平面视图排序的问题

发布于:2024-10-28 08:20:01
226人 分享

    我们在Revit中创建楼层平面视图的时候,有时根据项目需要或者个人习惯,我们会使用中文对楼层平面视图进行命名,而Revit则无法智能识别中文进行排序,这样可能会使项目浏览器显得很凌乱,不利于操作。这里我们可以通过重新组织浏览器的方式进行设置。

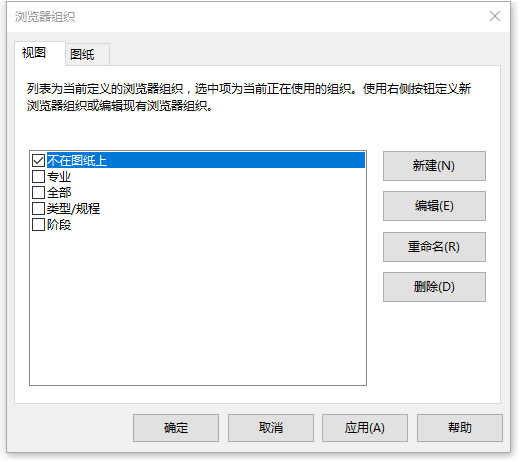

    1.选择项目浏览器里最上方的“视图(全部)”,右键选择“浏览器组织”,在弹出的“浏览器组织”对话框里选择“不在图纸上”。

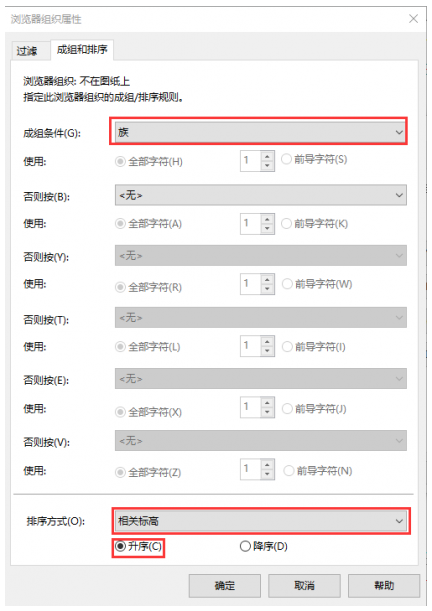

    2.单击“编辑”,在“成组和排序”一栏当中,将“成组条件”选择“族”,将“排序方式”选择“相关标高”,选择“升序”,单击两次“确定”完成设置。


    3.完成之后,可以看到项目浏览器里的楼层平面视图会按照标高进行排序,并且与中文名称无关。
