本文将说明如何解决CAD软件中虚线变实线的问题。在CAD设计中，虚线通常用于表示隐藏线或构造线，而实线用于表示实体物体或边界线。然而，有时候在绘图过程中，我们可能会遇到虚线变成实线的情况，这可能会导致绘图不准确或无法满足设计要求。因此，了解如何解决这个问题是非常重要的。
1. 检查CAD软件设置
首先，我们可以检查CAD软件的设置是否正确。有些CAD软件提供了参数设置，可以控制线型的显示方式。我们可以打开软件的设置面板，检查是否有关于虚线显示的选项。可能有一个默认设置，将虚线显示为实线。如果是这种情况，我们可以将其更改为正确的显示方式。
2. 检查虚线定义

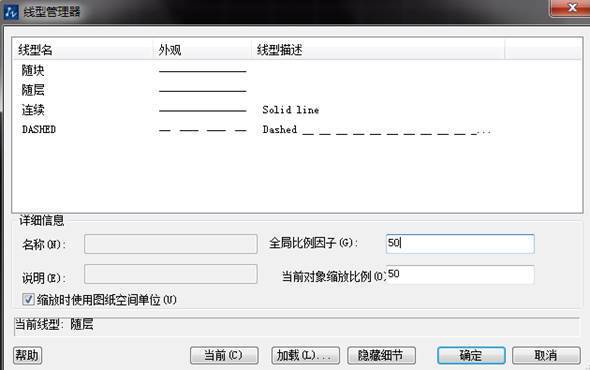

其次，我们可以检查虚线的定义是否正确。在CAD软件中，每种线型都有一个定义，包括线型的样式、长度和间隔等。我们可以打开线型定义窗口，检查虚线的定义是否与预期一致。如果虚线定义有误，我们可以修改它，以确保虚线在绘图中正确显示。
3. 检查图层属性
第三步是检查图层属性。在CAD软件中，每个对象都可以分配到不同的图层上。图层属性决定了对象如何显示，包括线型、颜色和线宽等。我们可以打开图层管理器，检查虚线所在的图层属性是否与预期一致。如果虚线所在的图层属性设置为实线，我们可以将其更改为虚线。
4. 检查虚线类型
还有一个可能的原因是选择了错误的线型。CAD软件通常提供多种线型供用户选择，例如实线、虚线、点线等。我们需要确保选择的是虚线类型，而不是其他类型。在CAD软件的线型选择菜单中选择正确的虚线类型，以确保绘图中显示为虚线，而不是实线。
5. 检查虚线显示比例
最后，我们还可以检查虚线显示比例。有时候，绘图窗口的缩放比例可能会导致虚线显示为实线。我们可以尝试更改绘图窗口的缩放比例，看看虚线是否恢复正常。另外，CAD软件通常提供了线型比例设置，我们可以调整线型比例，以适应不同的绘图比例。
综上所述，解决CAD虚线变实线的问题可以通过检查CAD软件设置、虚线定义、图层属性、虚线类型和虚线显示比例等方面来进行。通过仔细检查和调整这些因素，我们可以确保CAD绘图中的虚线显示准确无误。
