    在使用Revit软件进行正向设计过程中，完成管道的布置，并且了解相关数据之后，怎么快速对管道大小做出调整呢？

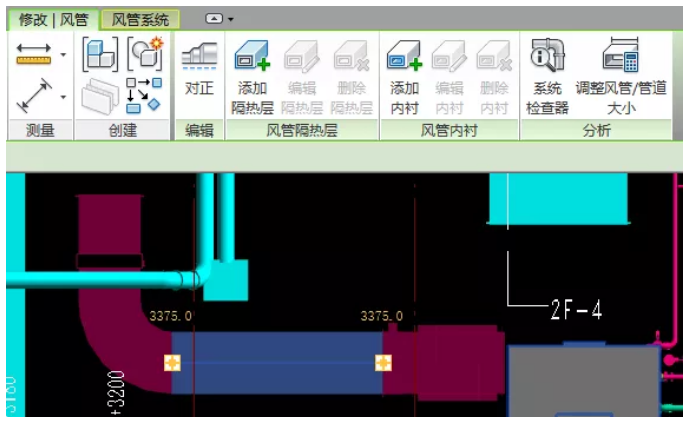

    1、选中需要调整大小的管道，在功能区域会出现“调整风管/管道大小”命令，如图所示。

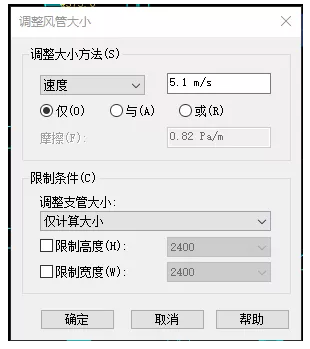

    2、点击“调整风管/管道大小”命令，弹出“调整风管大小”对话框，可以设置相关参数，设置完后，点击“确定”，自动计算，如图所示。

    3、调整大小方法：

    可以选择调整管道大小的相关源参数，可以选择摩擦、速度、相等摩擦、静态恢复，然后输入相关值。同样可以选择“与”和“或”两种方式，选择后，下方摩擦变亮显，可输入相关值，与上方设置参数搭配使用。

    限制条件：

    可选择调整支管大小的内容为仅计算大小、匹配连接件大小、连接件与计算值之间的较大者三个选项，并可以许安则限制高度和限制宽度选项，勾选后可输入数值。

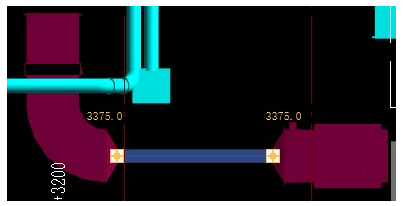

    4、通过软件默认的计算公式，计算完成后，效果如图所示。

    意义：通过使用“管道计算大小”命令可以快速调整管道大小，减少手动调整管道的大量繁琐操作，管道同样也可以使用此命令来进行快速调整。
