Revit技巧 | Revit分离模型教程:关于解决Revit中分析线与梁一端分离的问题

发布于:2024-09-30 10:57:03
149人 分享

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

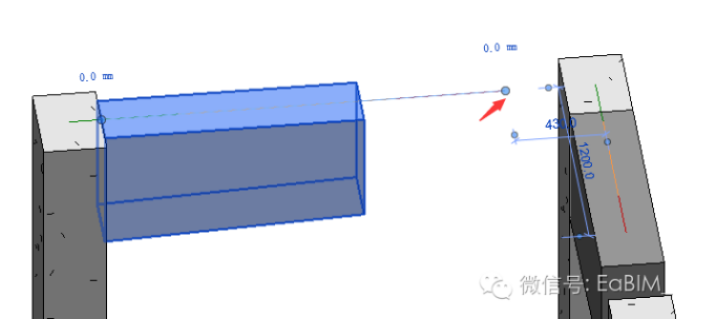

    在自行创建一个梁族后,有时会出现如下图所示

    分析线与梁一端分离的情况

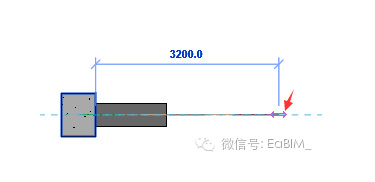

    这使得在项目中绘制梁时有诸多不便,如何才能更快的达到如下图所示结果


    对于这个问题解决方法如下:

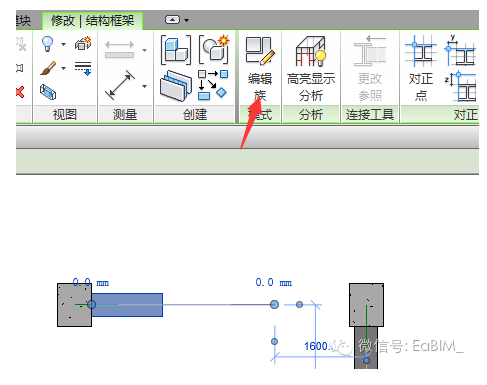

    1.选中梁族并编辑族

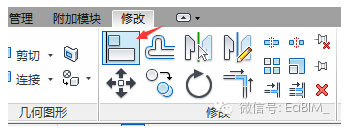

    2.使用对齐命令

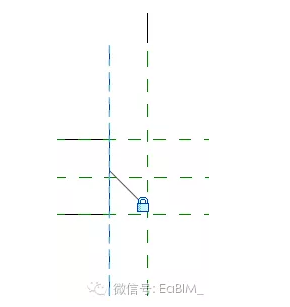

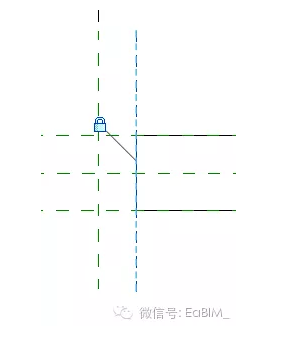

    3.将梁两端与参照线锁定




    4.再次将族载入到项目中

    注意:将梁添加到平面视图中时,必须将底剪裁平面设置为低于当前标高;否则,梁在该视图中不可见。
