CAD教程 | 如何在CAD中显示栅格图标

发布于:2024-11-25 16:40:01
194人 分享

本文将详细介绍如何在CAD(计算机辅助设计)软件中显示栅格图标。栅格图标是CAD中常用的视觉辅助工具,它可以帮助用户更准确地进行设计和测量。通过显示栅格图标,用户可以将CAD图纸划分为均匀的网格,并以此为参考来定位、绘制和编辑对象。下面将逐步介绍在CAD中设置和显示栅格图标的方法。

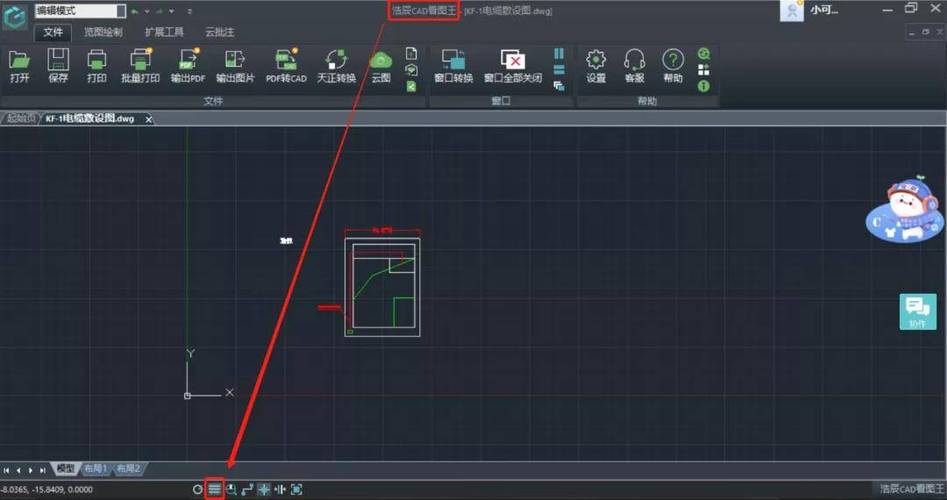

如何在CAD中显示栅格图标 - BIM,Reivt中文网

步骤一:打开CAD软件

首先,您需要打开您使用的CAD软件。这可以通过双击CAD桌面图标或在开始菜单中搜索CAD并点击打开来完成。

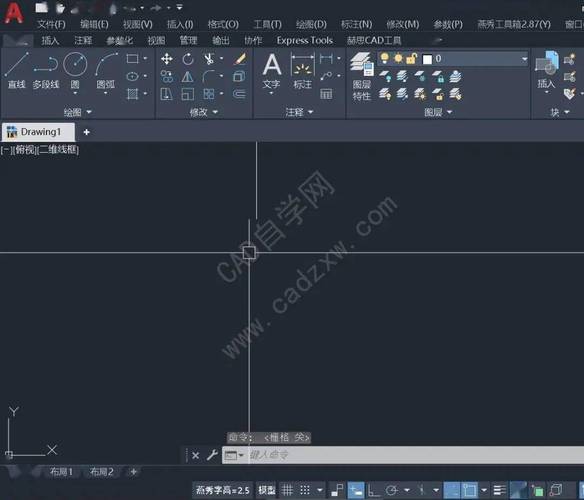

如何在CAD中显示栅格图标 - BIM,Reivt中文网

步骤二:进入“设置”选项

一旦CAD软件打开,您将看到一个包含各种工具和选项的菜单栏。在这个菜单栏中,您需要找到一个称为“设置”或“选项”的选项。通常,这个选项在菜单栏的顶部或底部。

步骤三:打开“栅格设置”

在“设置”或“选项”菜单中,您需要找到一个称为“栅格设置”或类似的选项。这个选项通常在“显示”或“视图”类别下。点击打开这个选项。

步骤四:设置栅格属性

一旦您打开了“栅格设置”选项,您将看到一个用于设置栅格属性的界面。在这个界面中,您可以设置栅格的线型、颜色、间距等属性。

步骤五:启用栅格显示

在栅格设置界面中,您需要找到一个称为“显示栅格”或类似的选项,并确保该选项处于启用状态。这将使CAD软件显示栅格图标。

步骤六:确认并应用设置

一旦您完成了栅格属性的设置,并启用了栅格显示选项,您需要在设置界面中找到一个“确认”或“应用”按钮,并点击该按钮来应用所做的更改。

步骤七:显示栅格图标

完成上述步骤后,您将成功地设置和显示了栅格图标。您可以通过放大或缩小CAD图纸来查看栅格图标的具体效果。

注意事项:

在显示栅格图标之前,您需要确保CAD图纸的比例和单位设置正确。否则,栅格图标可能会显示不准确。此外,栅格图标仅用于辅助设计和测量,并不影响CAD图纸的实际对象和属性。

希望通过本文的介绍,您了解了如何在CAD中显示栅格图标,并能成功应用到实际的CAD设计中。栅格图标是CAD中非常有用的工具,它可以帮助您更准确地定位、绘制和编辑对象。祝您在CAD设计中取得成功!
