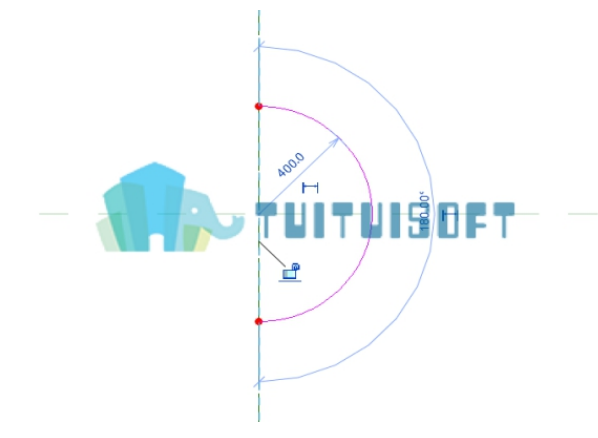

（1）新建“公制常规模型”的族文件，点击“创建”选项卡→“形状”面板中→“放样融合”命令，点击“绘制路径”命令，点击“圆心—端点弧”命令。绘制一个半径400mm，角度180°的弧长。点击“√”完成路径绘制。（图1）

    图1

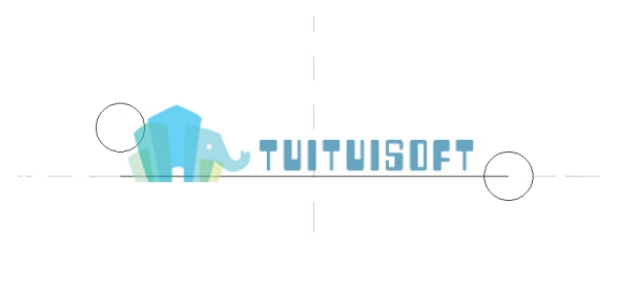

    （2）点击“选择轮廓1”命令，接着点击“编辑轮廓”，点击“打开视图”按钮。在轮廓1的截面处，绘制一个半径50mm的圆，点击“√”完成轮廓1的绘制，点击“选择轮廓2”，接着点击“编辑轮廓”命令。在轮廓2的截面处，绘制一个圆心距截面中心高100mm的半径50mm的圆。点击“√”完成轮廓2的绘制。（图2）

    图2

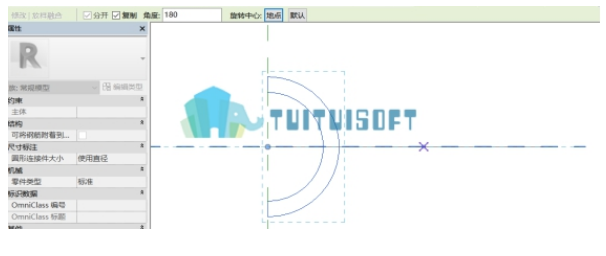

    （3）点击“√”完成绘制，点击项目浏览器下的楼层平面的“参照标高”，进入平面视图，点击刚刚创建的模型，点击“修改”面板中→“旋转”命令，勾选“复制”命令，点击“地点”命令，将地点改为两个参照平面的交点也就是中心，在角度一栏输入“180”并按回车键。（图3）

    图3

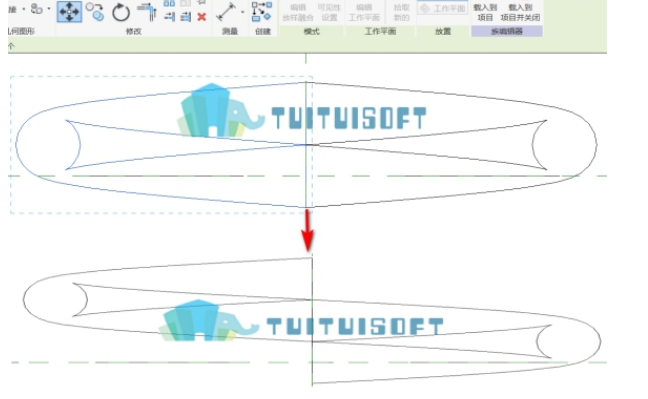

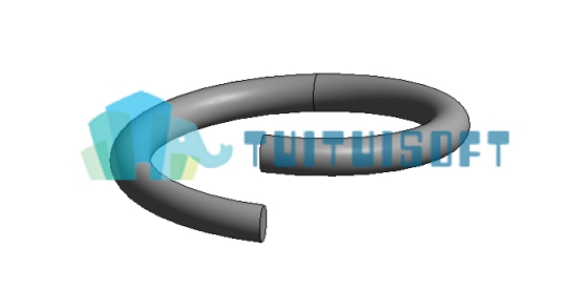

    （4）点击项目浏览器下的立面，双击“前”，进入前立面视图，点击刚刚复制的模型，点击“修改”面板中→“移动”命令。将模型和向上移动。（图4、图5）

    图4

    图5

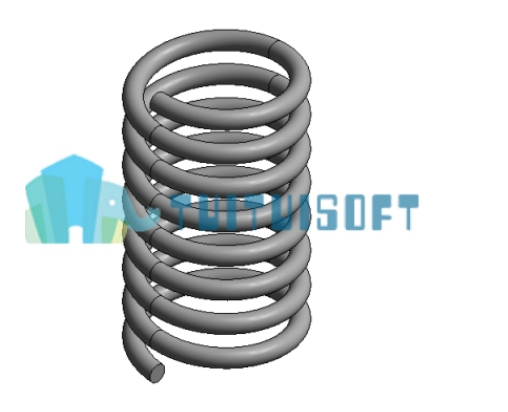

    （5）重复上述的（3）、（4）、步骤，也就是复制移动就能得到一个完整的弹簧。（图6）

    图6
