    Revit软件本身是有默认连接逻辑的，默认为板优先。例如板剪切梁，板剪切柱。这并不符合现实连接关系并且对工程量的统计也会产生影响。因此，在项目中为避免误差，一般会切换连接顺序，具体操作如下：

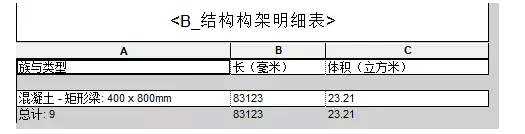

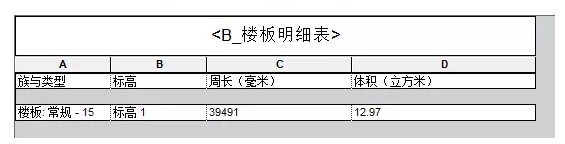

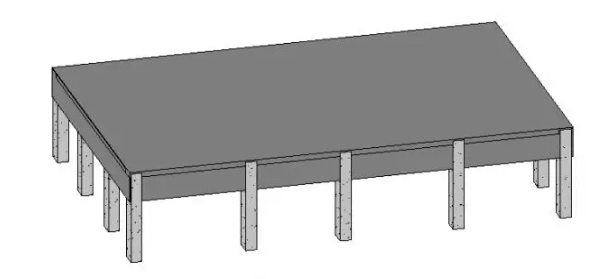

    1、合理绘制梁板柱连接模型并统计工程量，如图所示。

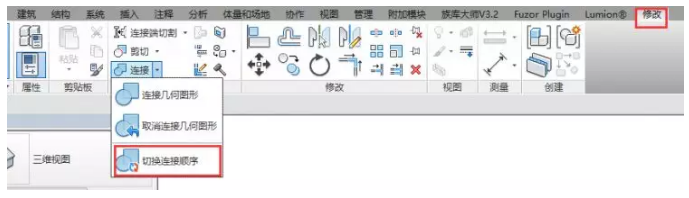

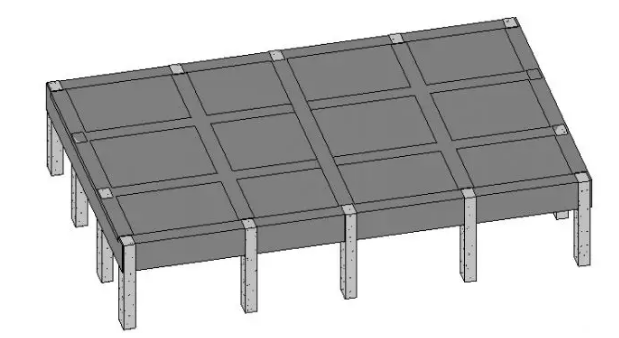

    2、在“修改”选项卡中选择“连接”面板下的“切换连接顺序”命令，切换梁板的默认连接顺序，效果如图所示。

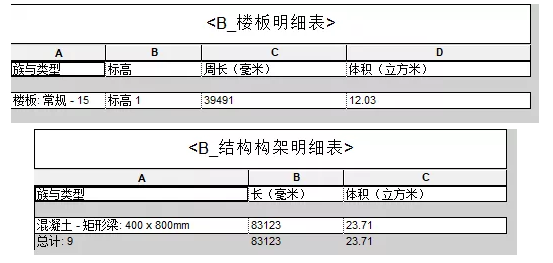

    明细表的统计量会自动改变，如图所示。

    发现梁柱顶部都有升高，体积增大，板的体积减少。这种方式就比较合理了，但是大家注意，Revit中统计的仍然是实量。

    意义：在Revit软件，默认梁、板、柱连接存在优先级，并对工程量统计产生影响，通过学习上述讲解，利用“切换连接顺序”工具，实现工程需要的工程量统计。
