使用远剪裁平面剖面立面、剖面或详图索引视图，或限制三维视图的深度。

“远剪裁”功能定义了视图的深度。使用它可以从视图排除任何超出特定平面的模型图元。

• 二维视图：可在远剪裁平面处剪切立面视图、剖面视图或详图索引视图。

• 使用视图的“远剪裁”参数来激活功能并指定剪裁样式。

• 使用“远剪裁偏移”参数指定远剪裁平面到立面标头或剖面线的距离。超出远剪裁平面的图元会从视图中排除。或者，在显示立面标头或剖面标头的平面视图中将其选中，并将远剪裁平面拖动到所需位置。

• 对于详图索引视图，请使用“远剪裁设置”参数以指示详图索引视图是否从其父视图继承设置。

• 三维视图：可在远剪裁平面处剖切三维视图。

• 使用视图的“远剪裁活动”参数激活此功能。

• 使用“远剪裁偏移”参数指定远剪裁平面到相机的距离。超出远剪裁平面的图元会从视图中排除。或者，使用“显示相机”工具在二维视图中（例如平面或立面视图）显示三维视图相机，然后将远剪裁平面拖动到所需的位置。

示例：二维视图

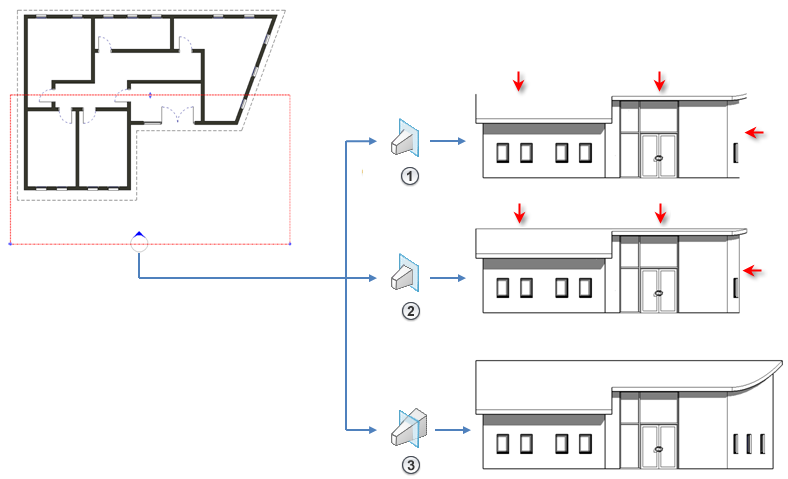

下图显示了模型的剪裁平面以及使用“远剪裁”参数选项（“剪裁时无截面线”、“剪裁时有截面线”和 “不剪裁”）后生成的立面视图表示。

按远剪裁平面剪切立面视图、剖面视图或详图索引视图时，在某些视图中具有符号表示法的图元（例如，结构梁）和不可剪切族不受影响。 将显示这些图元和族，但不进行剪切。

此属性确实会影响打印。

按远剪裁平面剪切二维视图

1. 打开所需的视图。

2. 在“属性”选项板中，找到“远剪裁”参数。

   “远剪裁”参数可用于立面视图、剖面视图和详图索引视图。 要在详图索引视图中使用该参数，请指定“不相关”作为“远剪裁设置”参数。

3. 单击“值”列中的按钮。

   此时显示“远剪裁”对话框。



4. 在“远剪裁”对话框中，选择一个选项，并单击“确定”。

5. 为“远剪裁偏移”输入值，以指定当“远剪裁”属性处于活动状态时对视图进行剪裁的位置。
