    由于在Revit项目环境中内建模型无法创建“点”这个图元，所以当需要创建椎体时不能直接用一个点和一个面来创建生成椎体。

    1.首先我们进入內建体量如下图所示

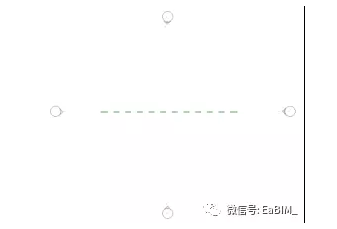

    2.在平面上绘制一个如下图所示的参照平面，通过拾取这条参照平面来设置绘制视图。

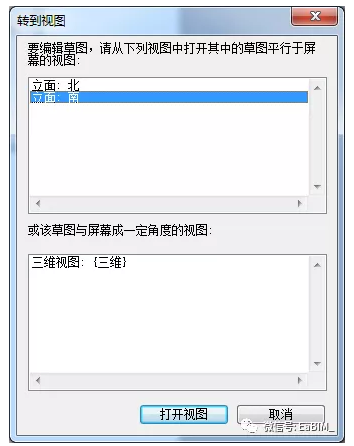

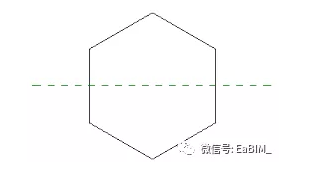

    3.随意绘制一个中心在参照面上的多边形（注：多边形的边与我们所绘制的参照平面必须垂直）。

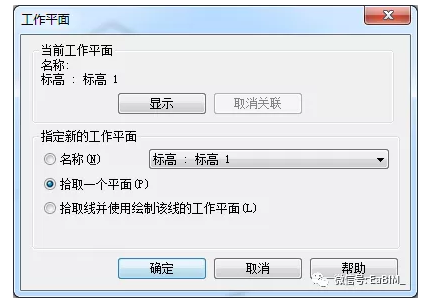

    4.点击创建选项卡下，工作平面面板中“设置”命令。

    5.拾取我们之前绘制的工作平面并进入南立面

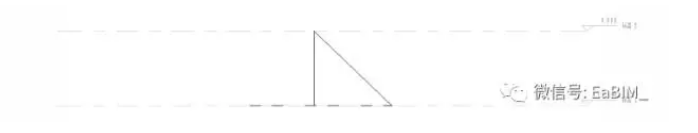

    6.绘制一个如图所示的三角形，应注意三角形的中心不得超过多边形的中心。

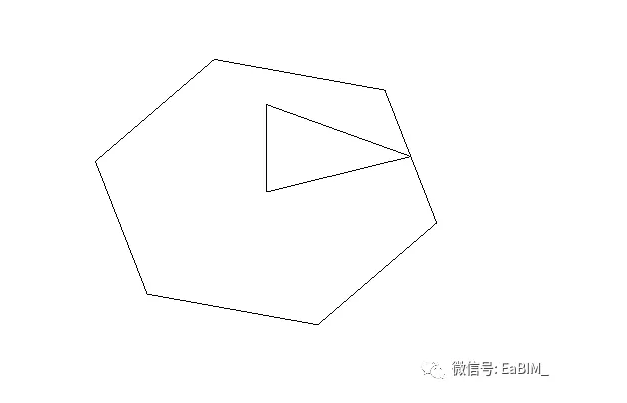

    7.绘制完成后进入三维视图，看到的视图如下。

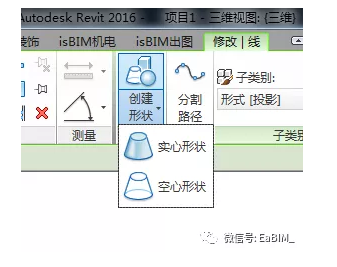

    8.同时选中多边形与三角形点击创建实心形状。

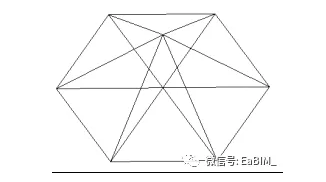

    9.最后形成的模型如下图所示。
