裁剪区域定义了项目视图的边界。

可以在所有图形项目视图中显示模型裁剪区域和注释裁剪区域。透视三维视图不支持注释裁剪区域。

要处理裁剪区域，您可以

• 创建多边形裁剪区域

• 显示或隐藏模型裁剪区域和注释裁剪区域

• 调整裁剪区域大小

模型裁剪区域

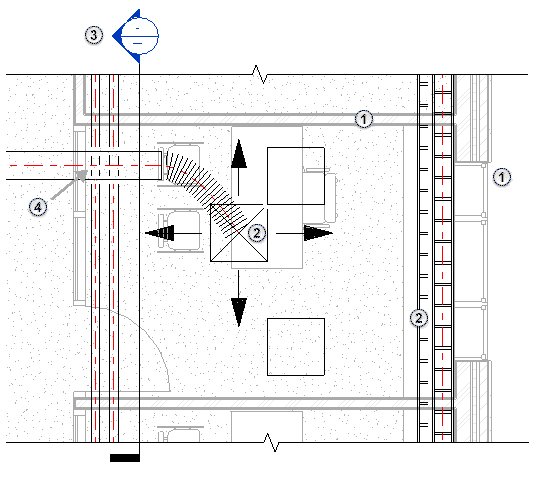

模型裁剪区域可用于裁剪位于模型裁剪边界上的模型图元、详图图元（例如隔热层和详图线）。

三维范围穿过模型裁剪区域时，基准图元的二维范围（标高和轴网）将自动调整到裁剪边界的边缘。 当关闭裁剪区域时，不会调整基准图元的尺寸，（“不裁剪视图”选项）基准会以绘制它们时的原始尺寸显示。

注释裁剪区域

只要注释裁剪区域接触到注释图元的任意部分，注释裁剪区域就会完全裁剪注释图元，这样就不用绘制部分注释。 参照隐藏或裁剪模型图元的注释（例如符号、标记、注释记号和尺寸标注）不会显示在视图中，即使这些注释在注释裁剪区域内部也是如此。例如，如果模型裁剪已裁剪视图中的门，则门标记不可见，即使将门标记放置在注释裁剪内部也是如此。

在主视图中显示裁剪区域时，默认情况下不显示注释裁剪。 在相关视图或详图索引视图中显示裁剪区域时，默认情况下显示注释裁剪。
