在每个视图中，可以替换选定类别的图元的可见性或图形显示。
注： 还可以替换单个图元或图元的各个线的可见性或图形显示。
使用关联菜单或“可见性/图形”对话框更改图元类别的显示。
从关联菜单替换某个类别的步骤
打开要在其中替换图元类别的图形显示的视图。
在绘图区域中，在图元上单击鼠标右键，然后依次单击“替换视图中的图形”

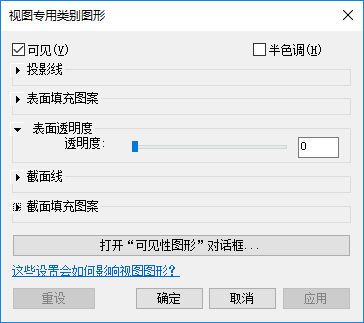

“按类别”。“视图专有类别图形”对话框显示所选类别的当前可见性和图形显示设置。展开每个区域以查看其设置。
在“视图专有类别图形”对话框中，根据需要更改设置。
在更改设置后，单击“应用”可以使该对话框保持打开状态，还可以立即看到更改对视图的影响。
可见：显示或隐藏视图中选定类别的图元。
半色调：将线颜色与视图背景色相混合。选择此选项之后，将以半色调绘制所有线图形（包括填充图案）和实体填充。半色调对着色视图中的材质颜色没有任何影响。
投影线：编辑投影图元的填充图案、颜色和线宽。
表面填充图案：编辑前景和背景的可见性、颜色和填充图案。
表面透明度：只显示线而不显示表面。使用“透明度”滑块设置表面透明度百分比。
截面线：编辑截面图元的填充图案、颜色和线宽。
截面填充图案：编辑前景和背景的可见性、颜色和填充图案。
完成后单击“确定”。
使用“可见性/图形”对话框替换某个类别的步骤
打开要在其中替换图元类别的图形显示的视图。
打开“可见性/图形”对话框：依次单击“视图”选项卡
“图形”面板
（可见性/图形），或键入快捷键 VG。注： 如果从绘图视图打开对话框，则仅显示可以在绘图视图中出现的类别。
单击“可见性/图形”对话框中的相应选项卡（“模型类别”、“注释类别”或“导入的类别”）。
如果要替换链接 Revit 模型中的图元类别
单击“Revit 链接”选项卡。
单击“显示设置”列中的按钮。
在“RVT 链接显示设置”对话框中，单击“自定义”。
单击相应选项卡（“模型类别”、“注释类别”或“导入的类别”选项卡）。
从下拉菜单中选择“自定义”。
高亮显示类别行。
单击要编辑的线或填充图案上的“替换”按钮。
注： 对于注释和导入的类，只能替换投影和表面显示。
对于线，编辑填充图案、颜色和线宽。对于填充图案，编辑前景和背景的颜色和填充图案。
（可选）选中类别旁的“半色调”复选框，使图元的线颜色与视图的背景颜色融合。 通常会为此线颜色产生较浅的阴影。
对于模型类别，您还可以选择显示图元类别的详细程度。
类别的详细程度将替换视图的详细程度。 例如，在视图详细程度设为粗略时，可将一面墙设为以中等或精细详细程度显示，以便于查看其结构。
不能为子类别设置详细程度。 子类别会从其父类别继承详细程度设置。
单击“应用”查看修改，然后单击“确定”退出“可见性/图形”对话框。
