在进行建筑专业的翻模操作时，很多小伙伴都有过这样的经历，建筑图纸中通常都会表达剪力墙，并且不同的图纸中表达的方式并不相同。

    有一些图纸中的普通建筑墙与剪力墙共用图层

    有一些图纸中剪力墙是以块的形式进行表达

    还有一些图纸中剪力墙与建筑墙是分开图层，但图层线重叠

    不同的表达方式都会带来一些不一样的问题，例如，当普通墙体与剪力墙共用图层时，由于存在很多普通墙线与剪力墙线共线或者重合的情况，导致翻出来的墙体中很多重合或者错误墙体；当剪力墙以块的形式进行表达时，需要先将图块进行炸开在拾取，这样也会导致部分墙体缺失（根据炸开后的图层情况而定）。那么我们该如何将正确的表达图纸中的剪力墙呢，小编的建议是建筑专业翻建筑构件，结构专业翻结构构件，也就是说在结构专业（利用结构图纸）中进行剪力墙的翻模，这样不仅能避免因为图层问题导致的模型重叠或者缺失问题，同时还能将剪力墙中的信息表达完整（暗柱，结构墙），下面我们来看下具体的操作。

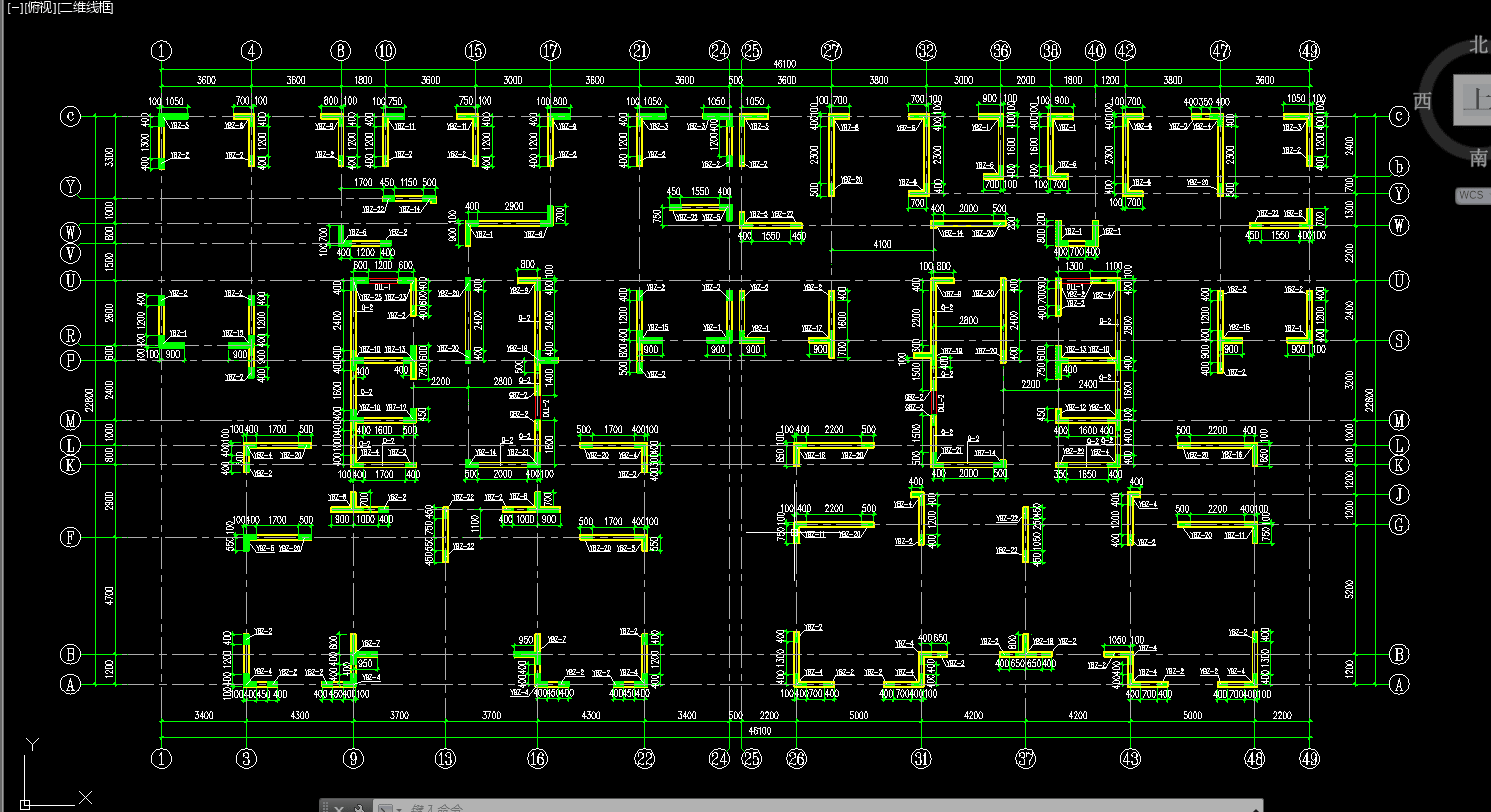

    下图是某项目的剪力墙施工图

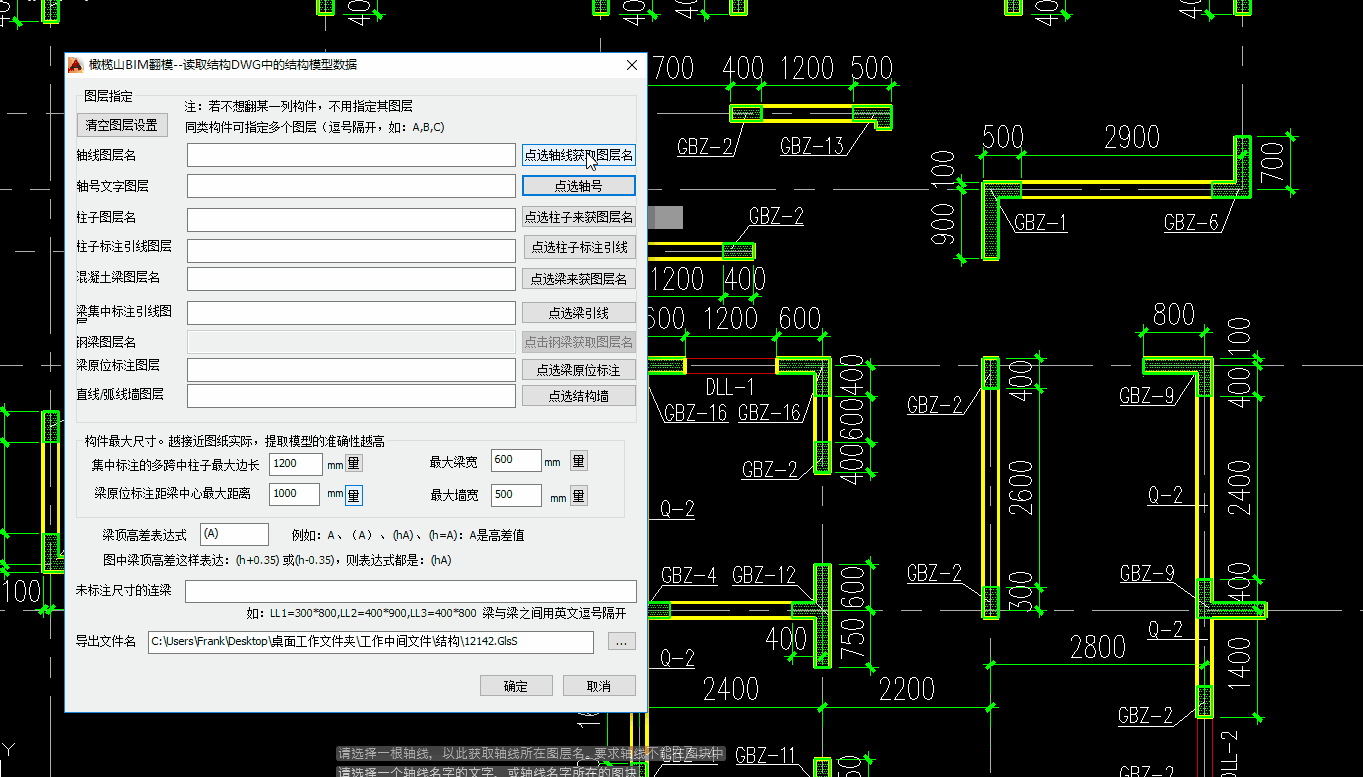

    下面利用结构专业的提取工具为当前图纸进行操作。

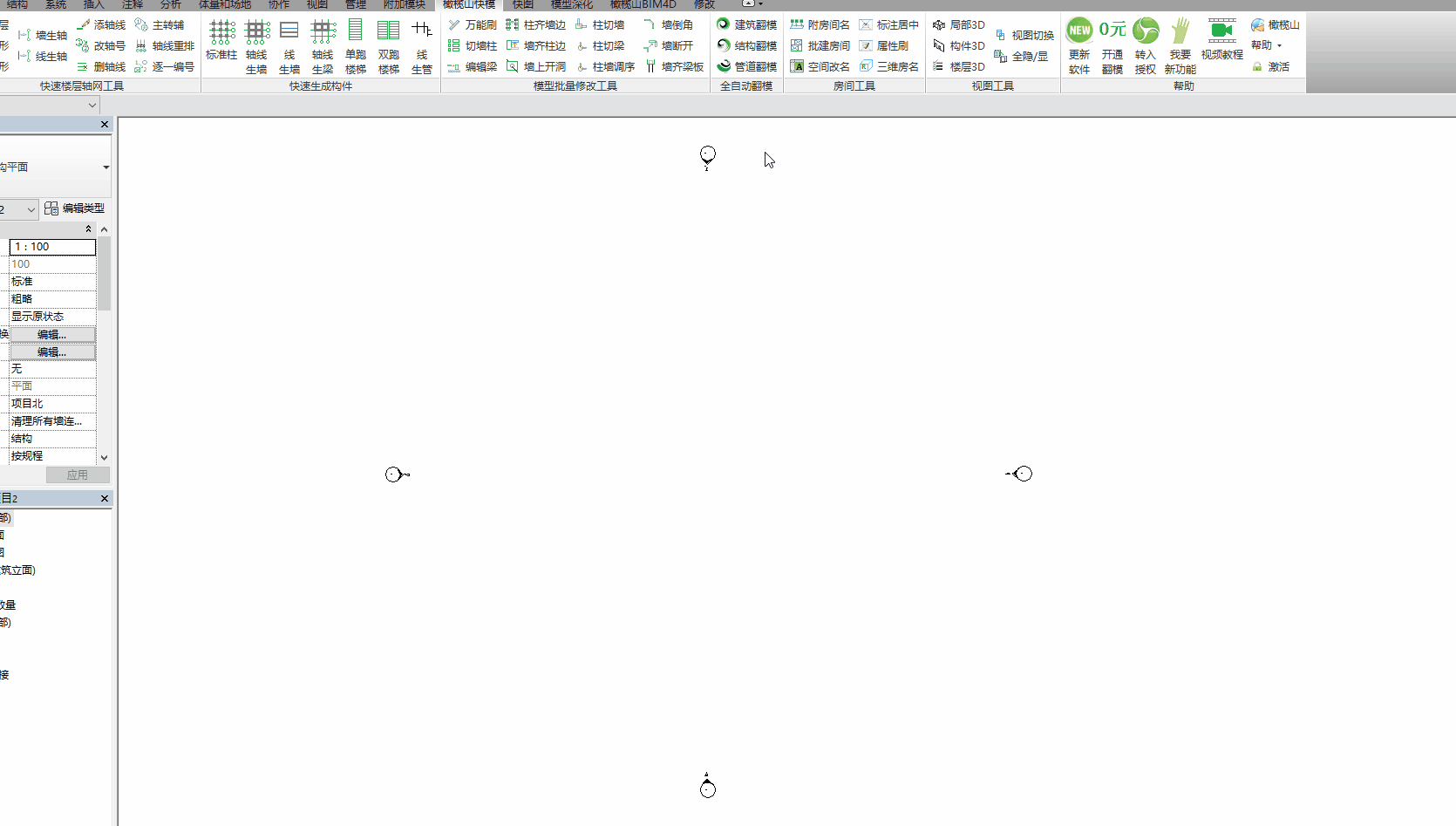

    在Revit中进行自动建模

    适当放大查看

    由于CAD中墙线与柱线重合

    导致柱子与墙体重合

    这里继续使用【一键扣减】工具来扣减掉重叠部分

    使用【万能刷】工具批量为异形柱（转角柱）赋予材质

    （这里需要提前为任意一个异形柱赋予材质）

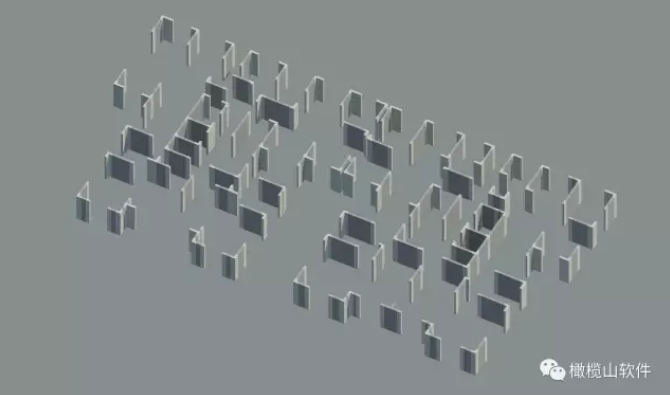

    切换到三维视图查看一下

    查看构件信息

    这样我们就完成了对剪力墙的绘制

    其余建筑墙体可以直接在建筑图中进行翻模

    （由于建筑图纸中的墙线一定是与剪力墙重叠的，所以会导致翻出的建筑墙与结构墙重叠，橄榄山将在新版本的【一键扣减】工具中加入“结构墙扣减建筑墙”，保证建筑墙体与结构墙体之间的正确表达，这样就可以完美的绘制各种墙体了）
