项目中的轴网是设置梁和柱的非常有用的工具。选定的轴线部分可自动放置梁。要使用“轴网”工具自动绘制梁，请执行下列操作：

    （1）单击“结构”选项卡“结构”面板“梁”。

    （2）在“属性”选项板中：

    从类型选择器下拉列表中选择一种梁类型。

    修改梁参数。

    （3）在选项栏上，从“结构用途”下拉列表中选择一个值。

    （4）单击“修改|放置梁”选项卡“多个”面板“在轴网上”。

    注：

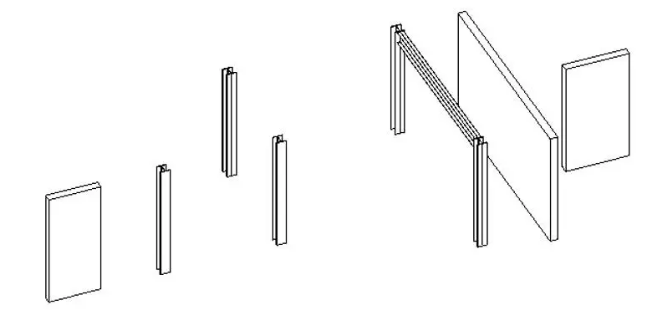

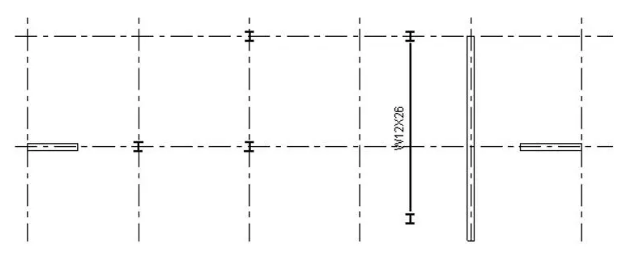

    一、在下面的图像中，可看到平面视图和三维视图中有多样混合柱、梁和结构墙。在这种情况下，可使用“轴网”工具自动添加大多数梁。

    （1）选择要沿其放置梁的轴线。

    （2）按住Ctrl键可选择多个轴网。

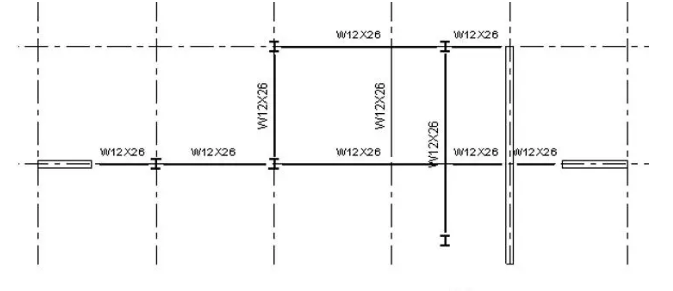

    二、在如下所示的图像中，已经自动选择轴网，梁已经自动添加到所有柱、墙和梁之间。

    （1）单击“修改|放置梁”>“在轴网线上”“多个”面板“完成”。

    （2）提示也可以拖曳拾取框来选取多条轴线。

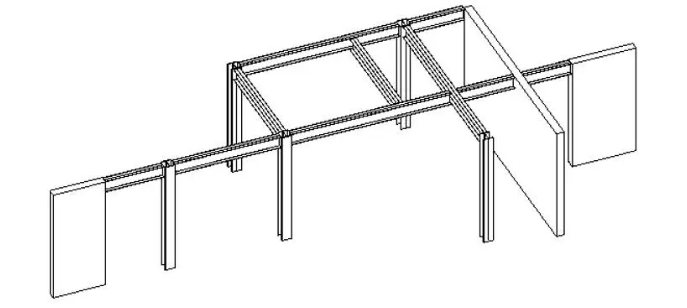

    三、在下面的图像中，请注意梁是如何添加到所有柱、墙和其他支撑梁之间的。以前存在的梁未被垂直于它的梁截断。

    注意：Revit沿轴线放置梁时，它将使用下列条件：将扫描所有与轴线相交的可能支座，例如柱、墙或梁。如果墙位于轴线上，则不会在该墙上放置梁。墙的各端用作支座。如果梁与轴线相交并穿过轴线，则此梁被认为是中间支座，因为此梁支座在轴线上创建的新梁。如果梁与轴线相交但不穿过轴线，则此梁由在轴线上创建的新梁支撑。
