我们在做机电样板或者机电项目时，避免不了的事就是对布管系统进行设置，在Revit默认的样板中会缺少部分管道类型，这时该怎么办呢？一起了解下如何设置布管系统。

    01

    1、选择管道

    2、编辑类型

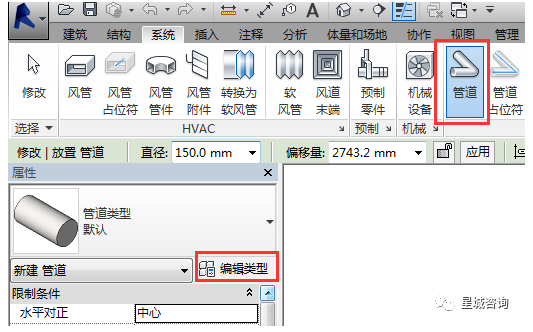

    图1编辑管道类型

    02

    1、复制管道类型

    2、命名新的管道类型，确定

    3、点击“布管系统配置”，编辑选项

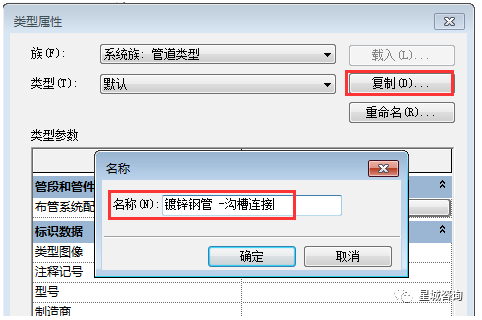

    图2新建管道类型

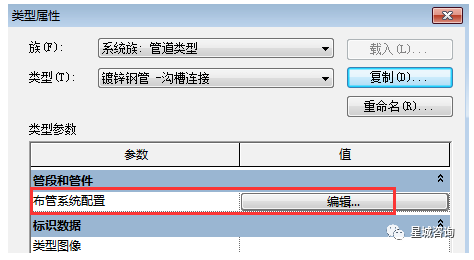

    图3布管系统配置

    03

    1、点击“管道和尺寸”

    2、选择“管道和尺寸”选项

    3、点击右上角的“新建”按钮

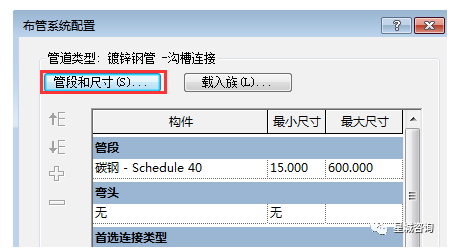

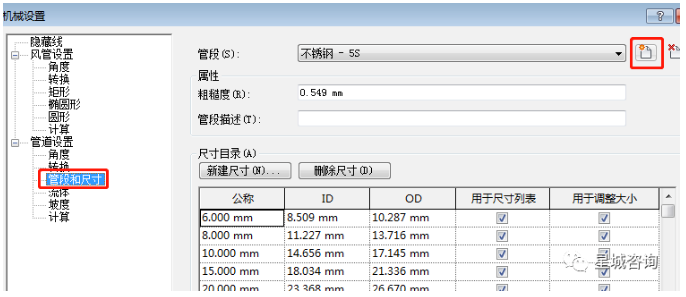

    图4选择“管段和尺寸”

    图5新建“管段和尺寸”

    04

    新建管段中“新建”部分有三个选项，分别为“材质（M）”、“规格/类型（S）”和“材质和规格/类型（A）”，下面接着前面的步骤分别介绍三个选项的作用。

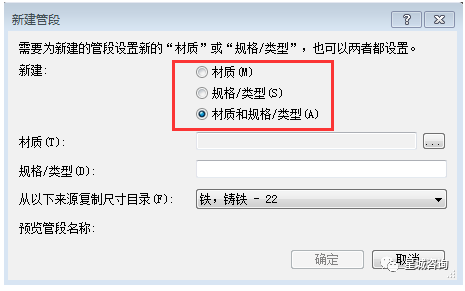

    图6“新建”的三个选项

    1、“材质和规格/类型（A）”：可以进行材质以及规格类型的新建

    （1）点击“材质（T）”选项按钮；

    （2）新建材质，确定；

    （3）在“规格/类型(D)”选项中输入管道的连接类型；

    （4）尺寸目录选项里，选择与新建管道较为接近的尺寸；

    （5）点击确定；

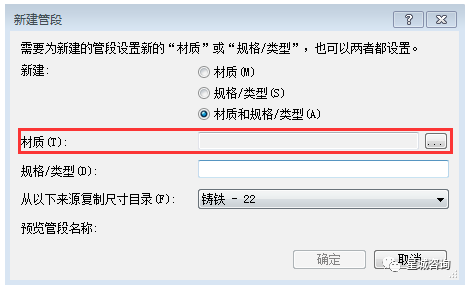

    图7新建“材质和规格/类型（A）”

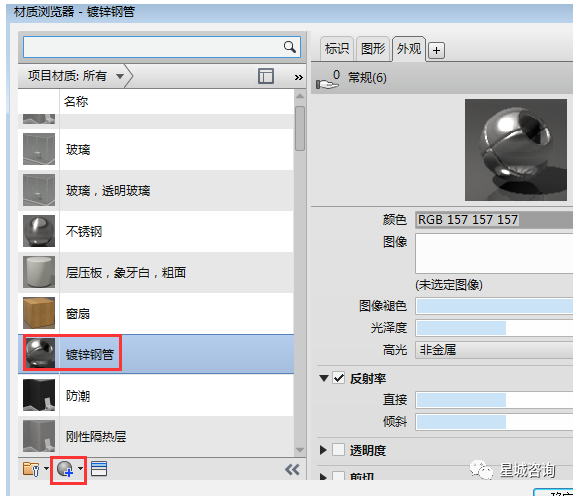

    图8新建材质

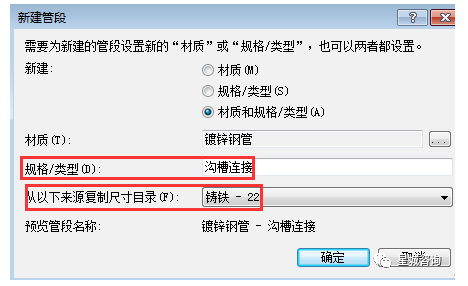

    图9输入规格类型、选择尺寸

    （6）在机械设置里面就能找到设置的管道。

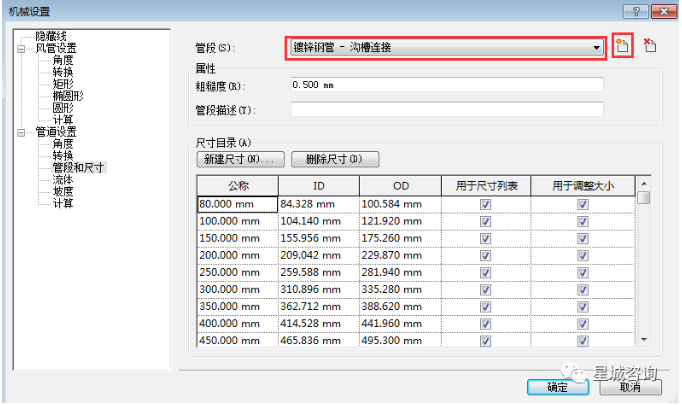

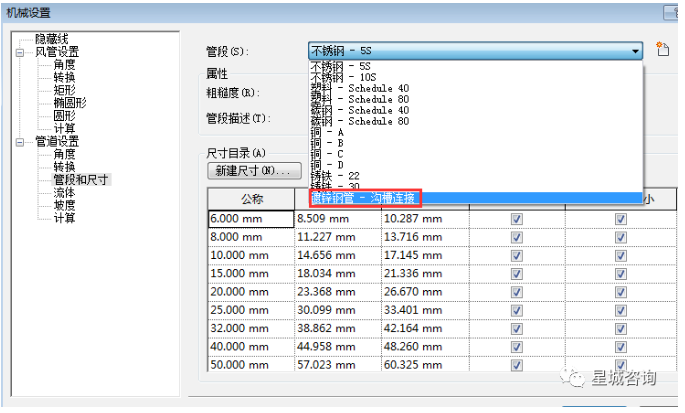

    图10选择新建管道

    2、“材质(M)”：可以进行管道材质的修改

    （1）在机械设置里面，在管段下拉按钮中选择管道类型，点击新建；

    （2）选择好规格类型及尺寸，就可以进行管道材质的修改。

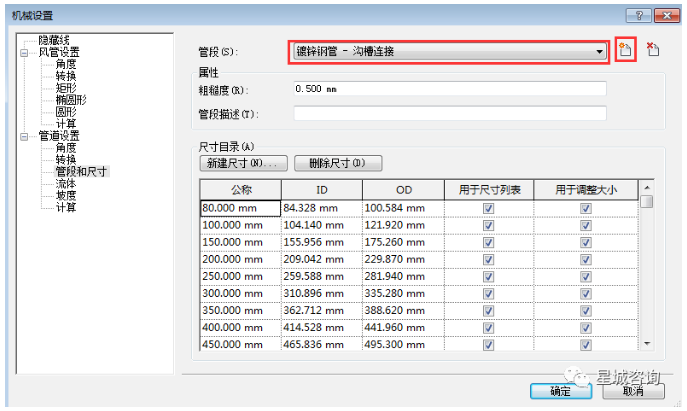

    图11选择管道类型

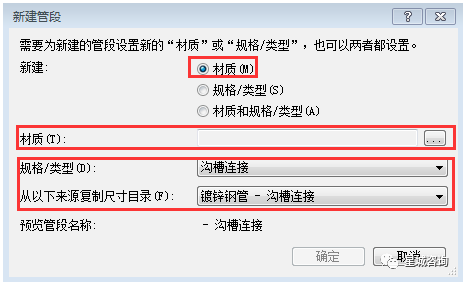

    图12修改“材质”

    3、“规格/类型(S)”：可以进行管道规格类型的修改

    （1）在机械设置里面，在管段下拉按钮中选择管道类型，点击新建；

    （2）选择好材质及尺寸，就可以进行管道类型的修改。

    图13选择管道类型

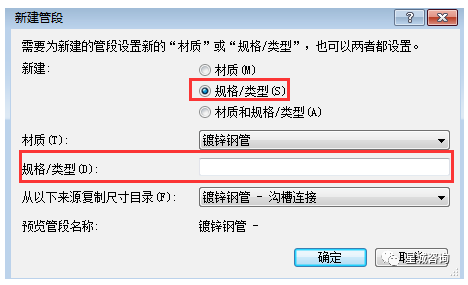

    图14修改“规格类型/类型（S）”
