一、命令概述

    明细表是将项目中的图元属性，以表格的形式统计以展现出来.明细表可以列出要编制明细表的图元类型的每个实例，或根据明细表的成组标准将多个实例压缩到一行中。

    二、类型区别

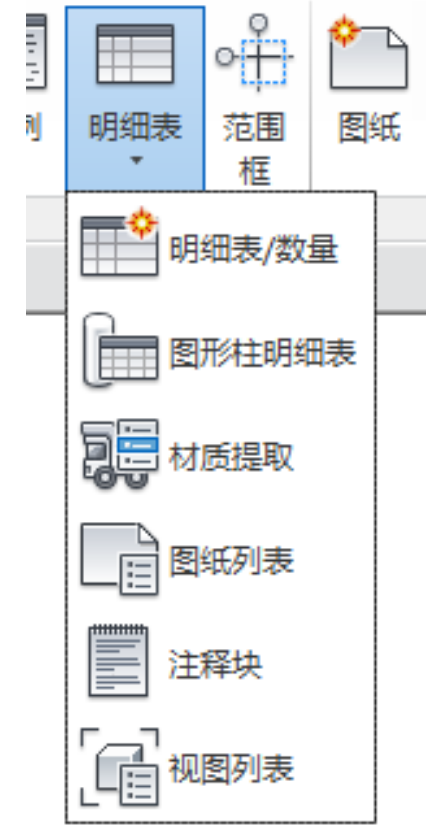

    1、位置：“视图”选项卡→“创建”面板→“明细表”命令

    2、明细表的分类：“明细表/数量”、“图形柱明细表”、“材质提取”、“图纸列表”、“注释块”、“视图列表”。

    3、几种明细表的功能

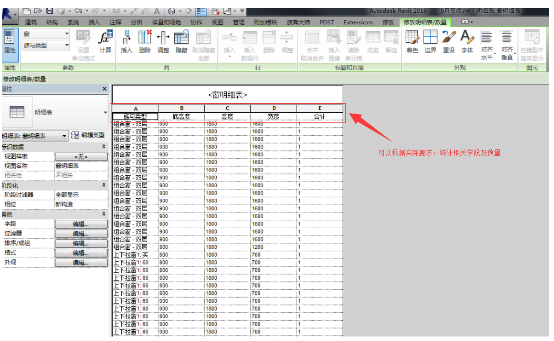

    3.1：明细表/数量：可以用来统计门窗、墙、幕墙嵌板等的数量。

    “明细表/数量”主要用于创建关键字明细表或建筑构件的明细表。

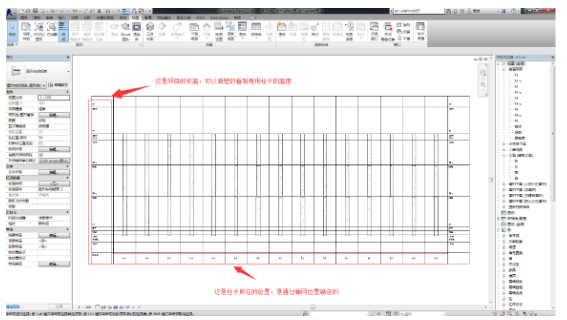

    3.2：图形柱明细表：可以统计出柱子所在的位置及高度

    为柱子创建明细表；主要是便于柱子的查看和修改，创建柱明细表前必须有轴网，以便对柱子进行定位。

    3.3：材质提取：可以提取所选构件类型的材质

    “材质提取”用于创建所有Revit族类别的子构件或材质的列表。

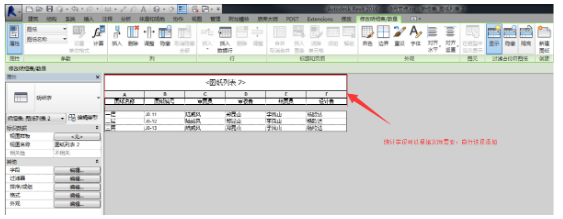

    3.4：图纸列表：可以统计在Revit项目中所创建的图纸及信息

    图纸列表是将项目中所创建的图纸以列表的方式展现出来，方便寻找查阅。

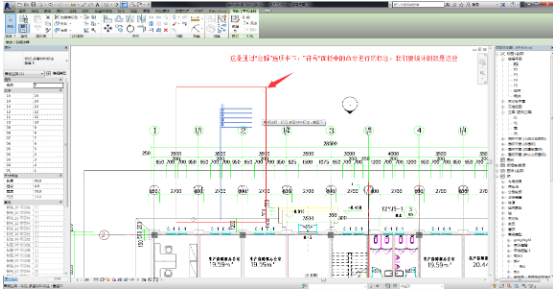

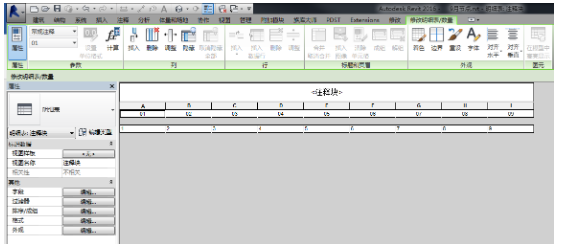

    3.5：注释块：可以统计“注释”选项卡下，“符号”面板中的命令的标注

    “注释块”可以把项目中用注释选项卡下符号面板的标记统计出来

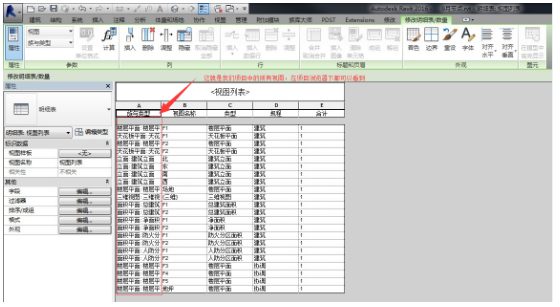

    3.6：视图列表：可以统计项目中项目浏览器下的所有视图、

    “视图列表”可以把项目中的所有视图，根据所给的字段统计出来,方便之后的查阅更改。

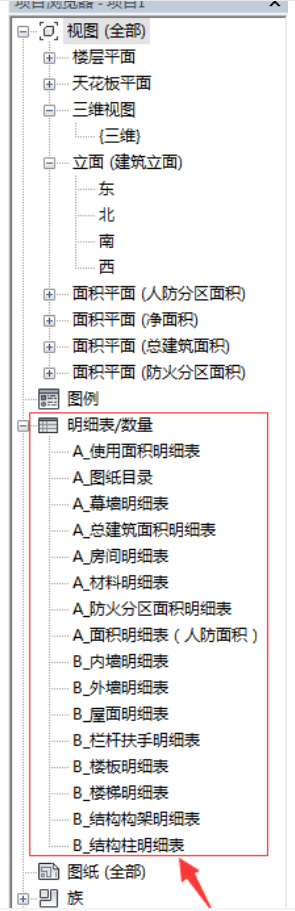

    以上我们所创建的所有明细表，都可以在项目浏览器下找到
