在每个视图中，您可以更改选定图元的可见性或图形显示。

注： 也可以使用“线处理”工具替换单个图元线的图形显示，或替换整个图元类别的可见性和图形显示。

1. 打开要在其中替换单个图元的可见性或图形显示的视图。

2. 在绘图区域中，在图元上单击鼠标右键，然后依次单击“替换视图中的图形”“按图元”。

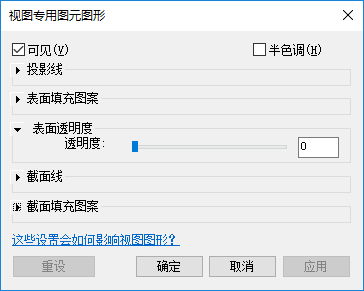

   此时“视图专有图元图形”对话框显示图元当前的可见性和图形显示设置。展开每个区域以查看其设置。



   注： 对于注释、导入和详图图元，对话框只显示相关替换选项。

3. 在“视图专有图元图形”对话框中，根据需要更改设置。

   在更改设置后，单击“应用”可以使该对话框保持打开状态，还可以立即看到更改对视图的影响。

• 可见：显示或隐藏视图中的图元。

• 半色调：将图元的线颜色与视图的背景颜色相混合。选择此选项之后，将以半色调绘制所有线图形（包括填充图案）和实体填充。半色调对着色视图中的材质颜色没有任何影响。

• 投影线：编辑投影图元的填充图案、颜色和线宽。

• 表面填充图案：编辑前景和背景的可见性、颜色和填充图案。

• 表面透明度：只显示图元线而不显示表面。使用“透明度”滑块设置表面透明度百分比。

• 截面线：编辑截面图元的填充图案、颜色和线宽。

• 截面填充图案：编辑前景和背景的可见性、颜色和填充图案。

4. 完成后单击“确定”。

注： 单个图元替换不会存储在视图样板中。
