本文将介绍如何在CAD（计算机辅助设计）软件中创建新的布局。布局是CAD中用于展示设计图纸的页面，可以包含不同的视图、注释和比例。通过创建新布局，您可以轻松管理和查看不同的设计视图，并为每个视图选择适当的比例和注释。下面将详细介绍新布局的创建过程。

步骤一：打开CAD软件

首先，打开您的CAD软件。您可以在计算机桌面或开始菜单中找到CAD程序的图标，并双击打开它。

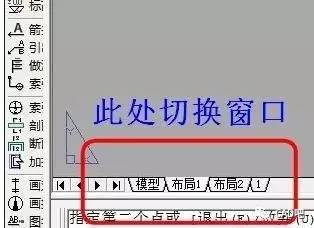

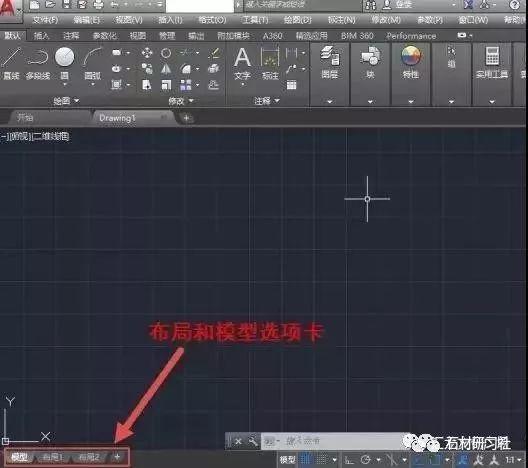

步骤二：创建新布局

在CAD的主界面中，您可以找到一个叫做“布局”或“页面布局”的选项。点击这个选项，然后选择“新建布局”或类似的命令。这将打开一个新的布局编辑窗口。

步骤三：设置布局参数

在新的布局编辑窗口中，您可以设置布局的各种参数，包括页面大小、比例、注释等。根据您的设计需求，选择适当的参数。

步骤四：添加视图

在布局编辑窗口中，您可以向布局中添加视图。选择要添加的视图并将其拖动到布局中的适当位置。您可以自由调整视图的大小和位置，并可以选择将其放置在不同的图层中。

步骤五：设置比例

针对每个视图，您可以选择合适的比例。在布局编辑窗口中，选择要设置比例的视图，并在属性编辑器中找到比例选项。选择合适的比例值，以确保视图在页面上显示的大小与实际设计尺寸相符。

步骤六：添加注释

根据需要，您可以在布局中添加文字和注释。在布局编辑窗口中，选择添加注释的位置，并点击“添加文字”或类似的命令。然后，在文本编辑器中输入您想要添加的注释内容。

步骤七：保存和打印布局

完成布局编辑后，点击保存按钮将布局保存到您的工作目录中。您可以为布局选择一个适当的名称，并将其保存为CAD文件的一部分。

如果您需要打印布局，可以选择打印选项，并设置打印参数，如打印尺寸、打印机设置等。然后，点击打印按钮，CAD将根据您的设置生成打印输出。

总结

通过按照上述步骤，在CAD中创建新布局是非常简单的。创建新布局可以帮助您更好地组织和展示设计图纸，并且能够灵活地调整比例和添加注释。希望本文对您有所帮助，祝您在CAD设计中取得好成果！
