一、命令概述

    立面视图的创建功能用于创建面向模型几何的其他立面视图，REVIT中默认4个指南针点提供外部立面视图，以方便我们在项目中查看4个方向的模型.

    二、使用技巧

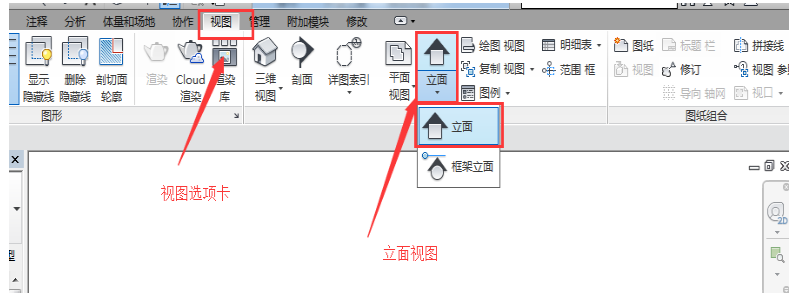

    1：位置：“视图”选项卡下--“创建”面板--“立面”下拉菜单

    2：操作步骤：

    第一步：创建立面视图，选择立面视图的命令

    第二步：进行立面视图放置，选择立面视图命令以后，可以按TAB键，调整视图方向

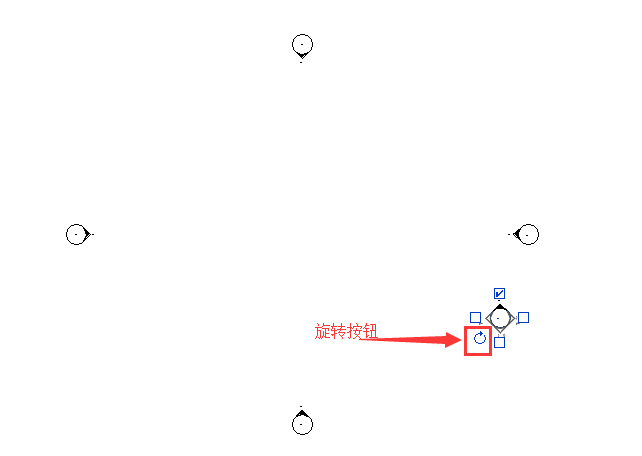

    第三步：立面视图位置调整，使用旋转功能将创建的立面视图进行旋转，单击“旋转按钮”按住鼠标左键进行旋转，松开鼠标完成旋转

    第四步：拆分立面视图范围线，选择创建的立面视图范围线，进行拆分

    第五步：进入拆分编辑，我们把视图范围线进行拆分

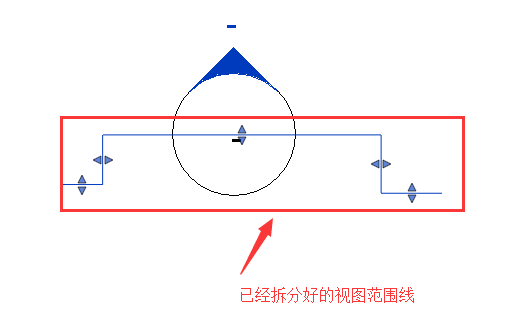

    第六步：已经拆分好的范围线，我们进行手动移动

    通过这节的介绍，相信大家对立面视图有了更深刻的认识。
