由于图纸大多都是二维的表达方式，当管线比较密集特别是在上下叠加的时候，剖立面图就变得必不可少了。但在Revit中往往到达不了我们CAD中的效果，包括标注、图元的显示、线型等等，还有标高表头的颜色无论怎么改都是蓝色的，估计超过90%以上的人为了这个问题都抓狂过，今天我们就来分享一下这方面的技巧。

    1.创建剖面

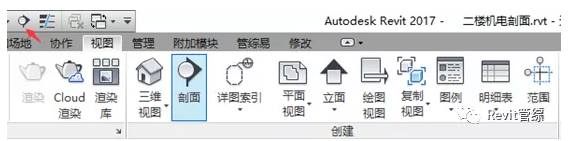

    使用视图面板或者快速工具栏下的剖面功能创建剖面：

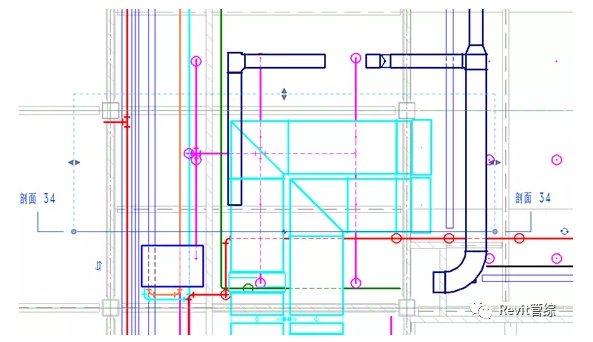

    在平面图中绘制剖面标记并调整剖切框大小：

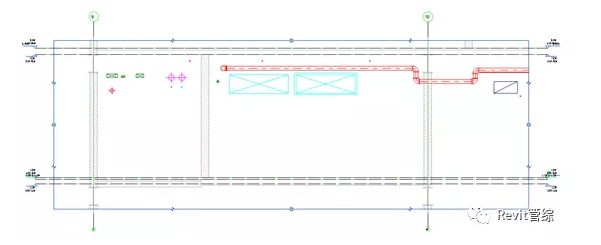

    双击或右键“转到视图”打开我们需要标记的剖面视图：

    2.隐藏链接文件的注释

    如果使用的链接结构模型的话，常常会发现有许多轴网和标高的标注重叠；

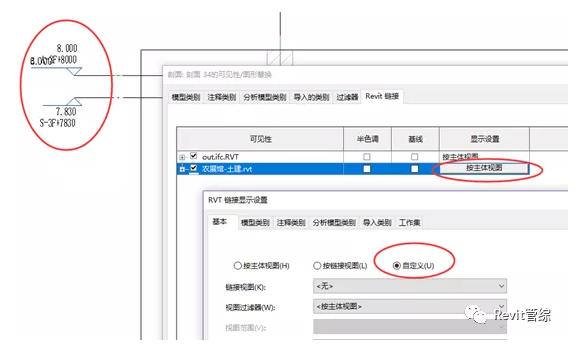

    这时可以在“视图可见性”>“Revit链接”下修改链接文件的显示样式；

    点击链接文件名称后的“显示设置”选择“自定义”样式：

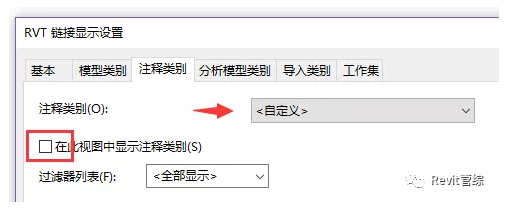

    注释类别选择“自定义”，取消勾选显示注释类别：

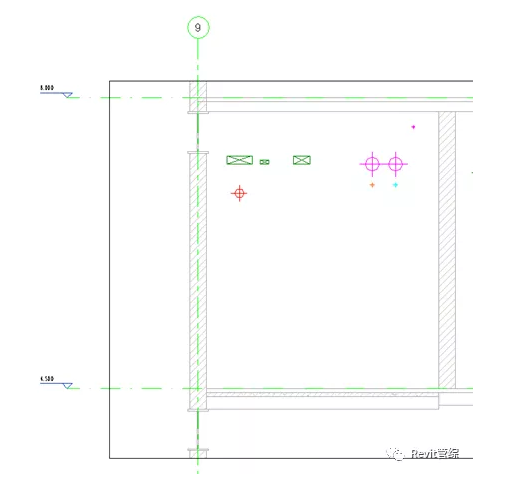

    这样轴网和标高的标注就较为简洁了：

    3.管道参数和间距标注

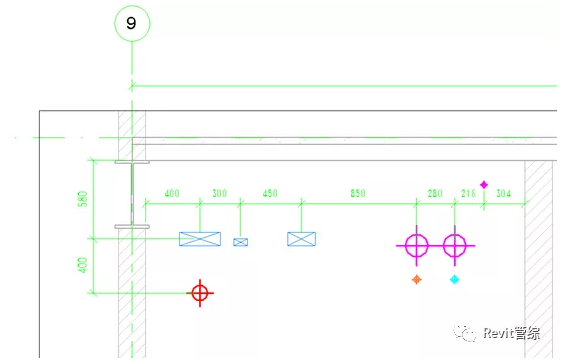

    使用对齐标注功能，进行间距标准：

    依次对管线和构筑物边界沿纵向和横向间距进行标注；

    一般我们按中心线标注的话比较简单，按Tab键进行捕捉即可。

    随着我们深化设计要求的逐渐提高以及更便于指导施工，很多时候我们也需要对管线顶底和侧边进行标注。

    不过我们发现即使是使用“tab”键不停切换也无法捕捉到管线的边界，特别是圆形管道和桥架！

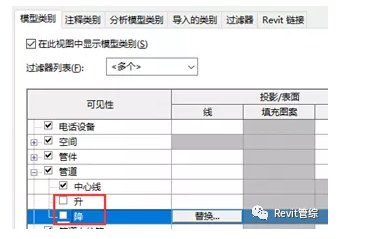

    其实这是因为管线的截面被升降符号遮挡了，只要在可见性设置中将对应类别的风管、管道、桥架、线管的升降符号取消显示就可以捕捉了。

    后期需要出图时，待标注完成以后再显示出来：

    此外不仅这个办法可以用于标注，也可以非常方便地用于调整管道间距！

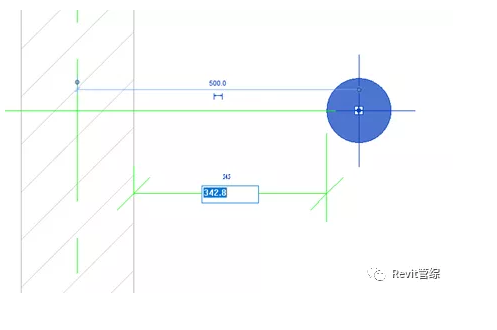

    只要选中管道以后，间距标注就变为可编辑的了。

    这时我们发现标高标头的颜色是蓝色的，而且无论如何设置都是不会改变的！

    其实真正的原因是Revit的设计师为了表示标高已经关联了平面视图而做了高亮处理，但是却忽略了用户实际使用场景的需求，甚至连一些提示信息或者选项也没有。

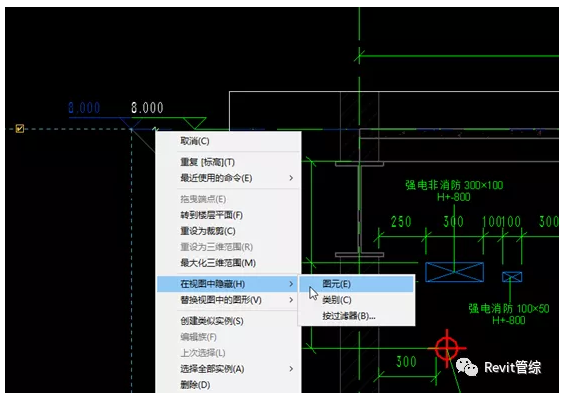

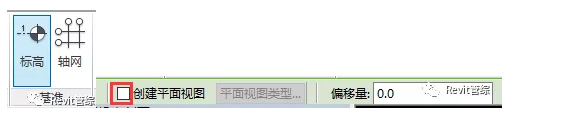

    我们需要使用“标高”功能，取消勾选“创建平面视图”，再重新绘制一个标高，然后把原标高在剖立面图中隐藏就可以了。

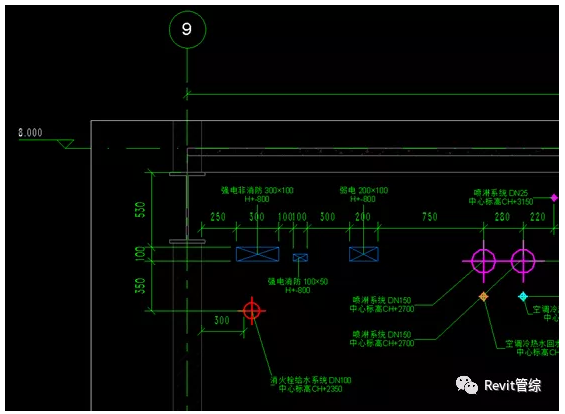

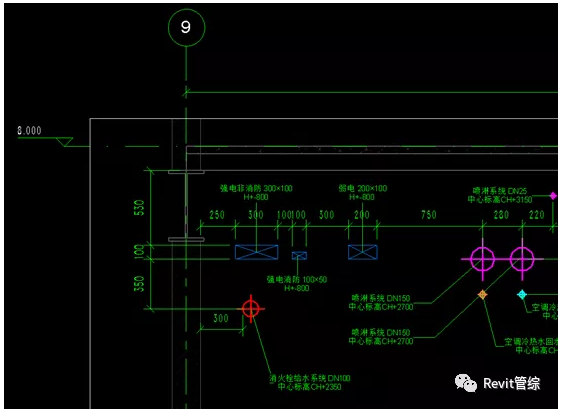

    最后再根据我们之前的教程，加上管线的尺寸、标高、系统等标注剖面图即可！

    Revit中这样不太专业和非人性化的问题还有很多，这也是一些大型软件公司容易忽视的问题，软件研发人员要做好一款产品并不容易，必须站在用户的角度多去使用、体验软件才行，当然更重要的还是需要秉持行业的专业性和深度，把每一个功能都做到能够落地应用。
