在CAD（计算机辅助设计）软件中，绘制直线是最基本的操作之一。本文将详细介绍如何在CAD中绘制一条100毫米的直线。在下面的步骤中，我们将使用一种常用的CAD软件AutoCAD来进行示范。

步骤一：打开CAD软件

首先，双击打开桌面上的CAD图标或通过开始菜单中的应用程序列表找到CAD软件并打开。

步骤二：创建一个新的绘图文件

在CAD软件的启动界面或菜单中，选择“创建新文件”或“新建绘图”等选项，以创建一个新的绘图文件。

步骤三：设置绘图单位

在CAD软件中，绘图单位是非常重要的，它决定了你绘制的对象的尺寸在实际输出中的大小。在CAD软件的设置菜单中，找到“单位设置”或类似选项，然后将长度单位设置为“毫米”。

步骤四：绘制一条直线

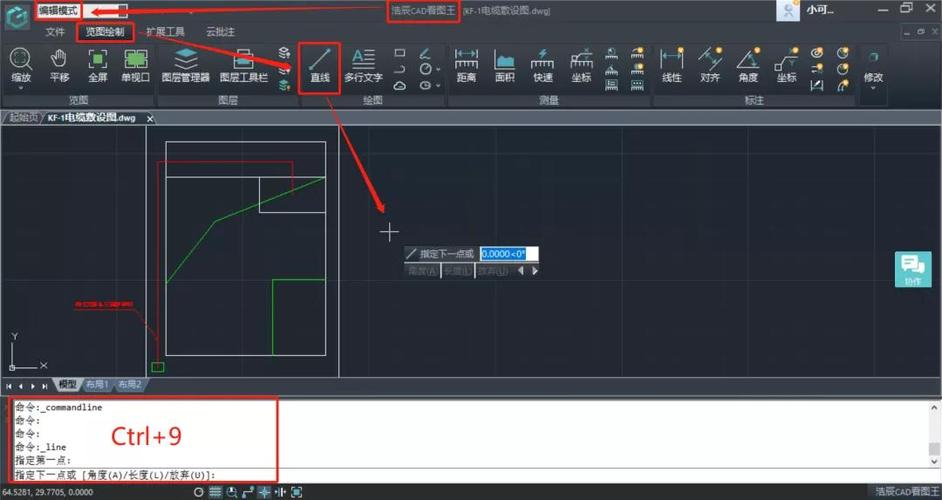

在CAD软件的绘图界面中，选择“直线”工具（通常在绘图工具栏的图标中），或在CAD软件的命令行中输入“LINE”命令以启动直线绘制工具。

步骤五：指定起点和终点

按照CAD软件的提示，依次点击绘图界面中的起点和终点，以确定直线的位置和长度。在这个例子中，我们需要绘制一条100毫米的直线，所以我们可以点击起点，然后将鼠标移动到终点的位置，最后点击鼠标以确定终点。

步骤六：保存绘图文件

在CAD软件的菜单中选择“保存”或使用快捷键Ctrl+S来保存绘图文件。将文件保存在你选择的目录中，并为该文件命名。

步骤七：完成

恭喜！你已经成功地在CAD中绘制了一条100毫米的直线。你可以继续在绘图文件中进行其他绘制操作，或者保存、导出、打印你的绘图。

尽管本文主要介绍了在AutoCAD软件中绘制100毫米直线的方法，但这个方法在其他CAD软件中也是通用的。只需根据具体软件的界面和命令进行相应的调整，你同样可以在其他CAD软件中完成类似的操作。
