今天小编要和大家分享的族是：有坡度的排水沟的制作（高手请绕开，小白请留步）

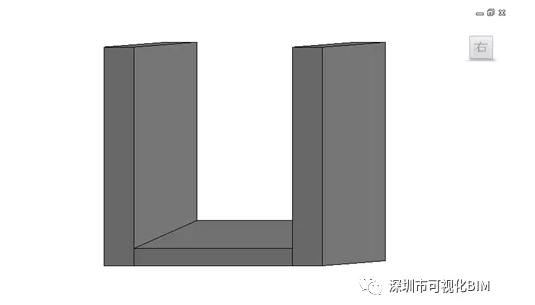

    好了先分享一张有坡度排水沟的族的照片给大家加深一下印象

    好了，有了一个粗略的直观认识，小编就来说说做这个族的前期思路吧

    一、前期思路：

    1、用拼接的方式把这个族形状拼出来，先用放样，再用放样融合做有坡度的

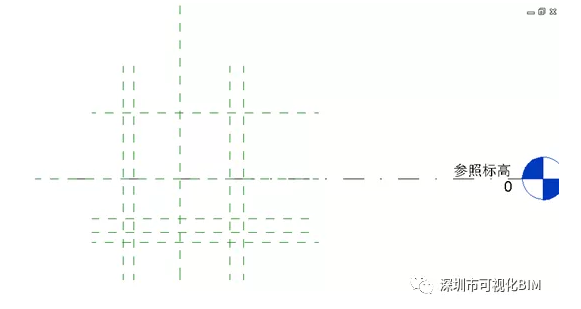

    2、切换到左视图，创建参照平面，总共需要创建8个参照平面

    3、给标注添加参数名字

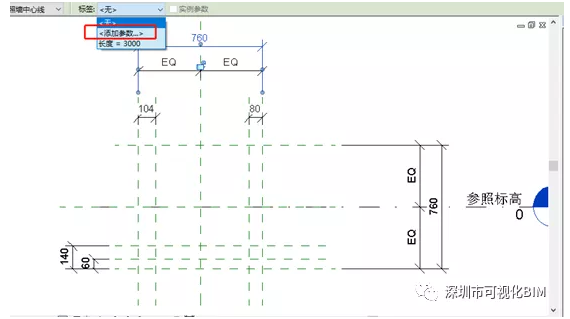

    选中标注，在修改状态栏有一个标签，下拉选择添加参数

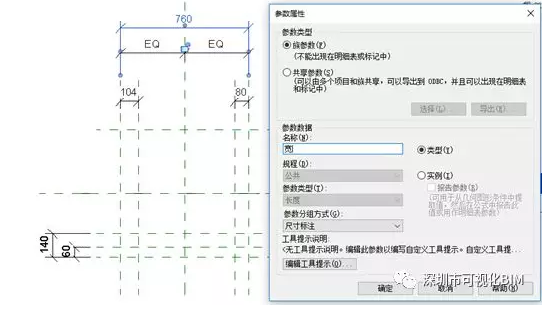

    输入参数名称，如宽，然后单击确定

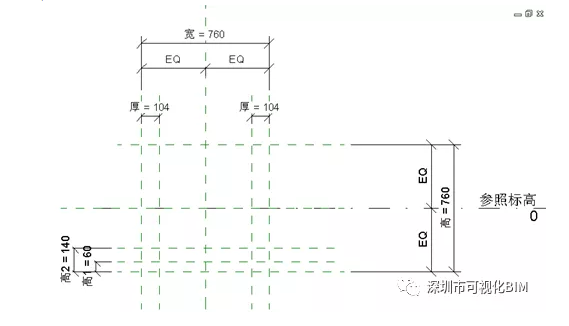

    依次添加6个参数，如下图所示：

    4、分步创建几何形状，先用放样，再用放样融合

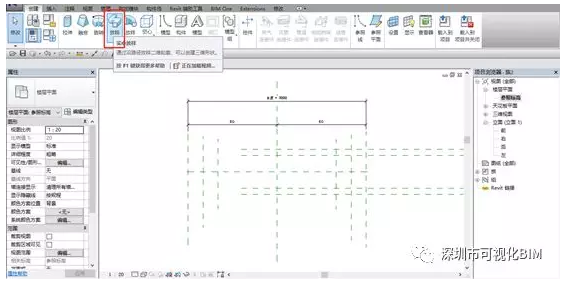

    切换到楼层平面——参照表高平面，在创建选项卡单击创建——放样——绘制放样路径

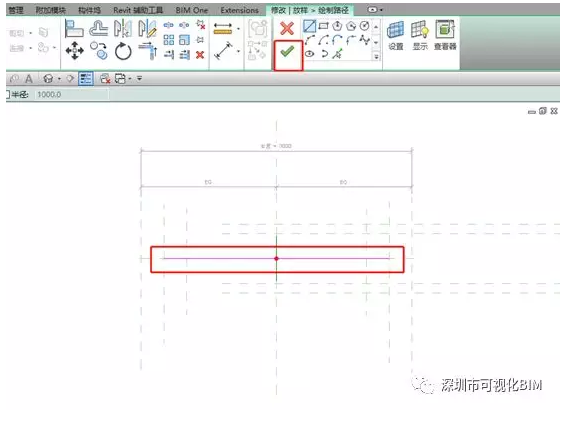

    路径绘制如下图所示：

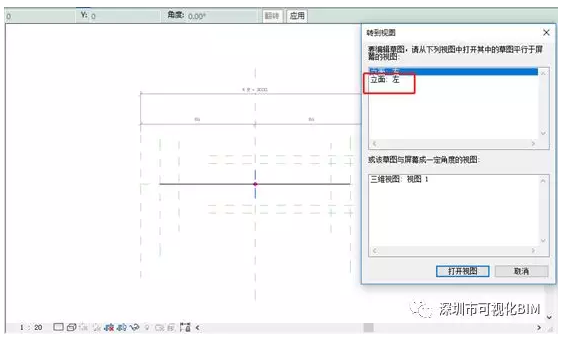

    单击完成，然后编辑轮廓——转到视图左

    绘制轮廓

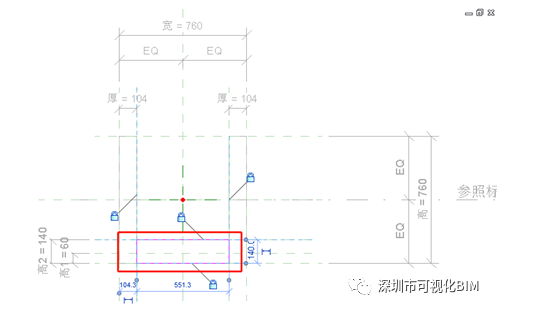

    并锁定，完成后如下图

    放样完成之后如下图：

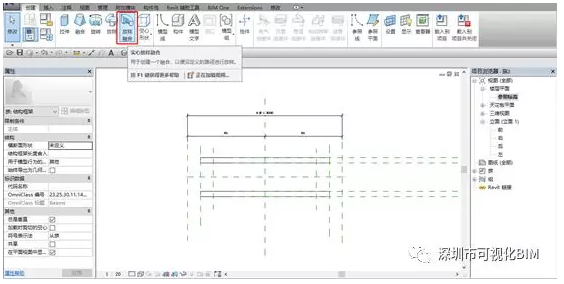

    切换到切换到楼层平面——参照表高平面，在创建选项卡单击创建——放样融合——绘制放样融合路径

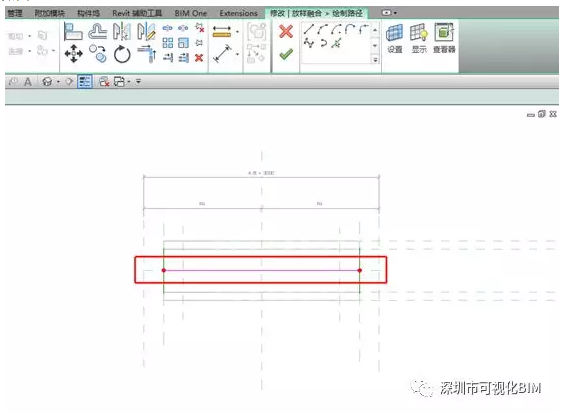

    绘制路径如图：

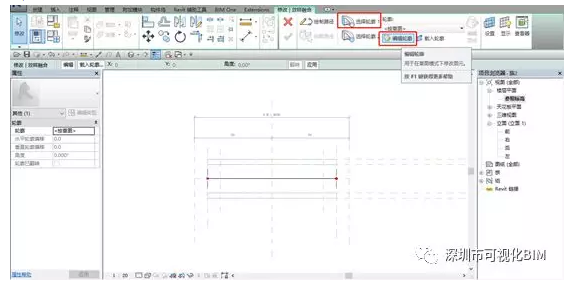

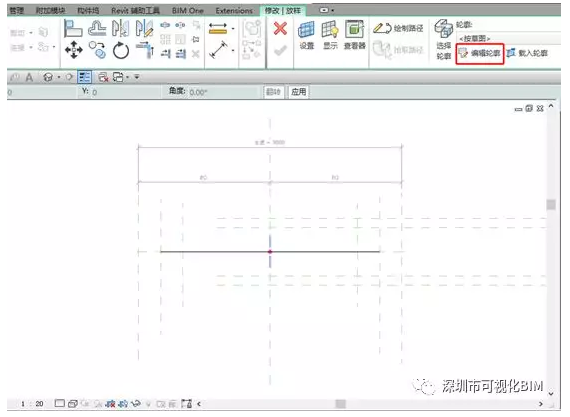

    选择轮廓一，编辑轮廓

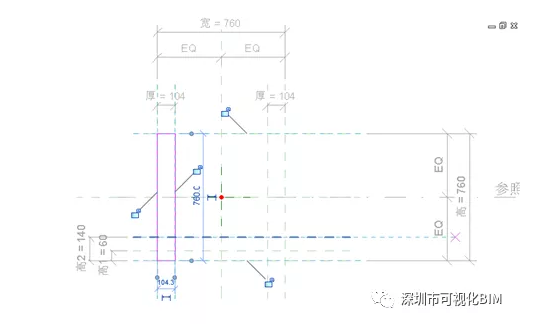

    进入到左立面，绘制轮廓1边界，并锁定如图

    完成——选择轮廓2——编辑轮廓——跳转到到左立面——绘制轮廓2边界，并锁定如图

    完成之后，如图：

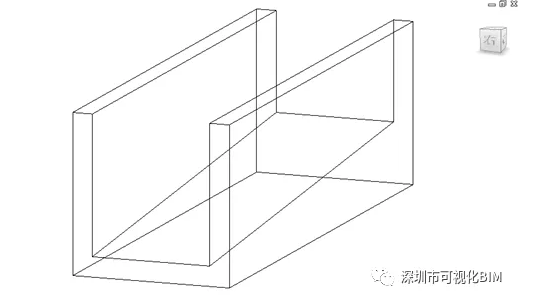

    在三维查看如图

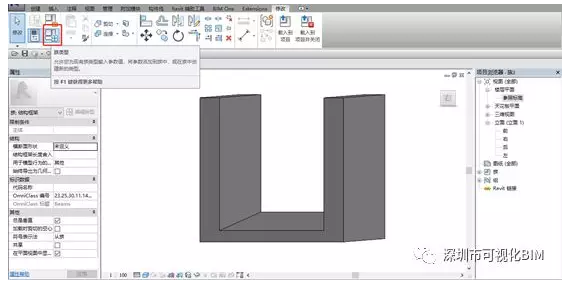

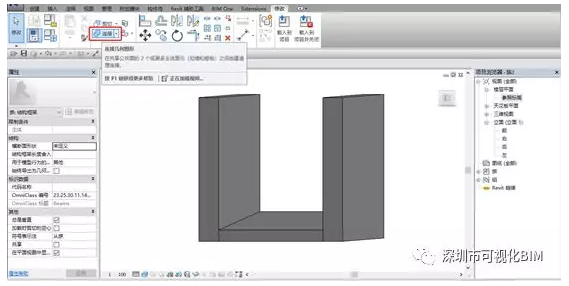

    5、用连接命令，连接2个形状

    完成后，多余的线会消失，如图：

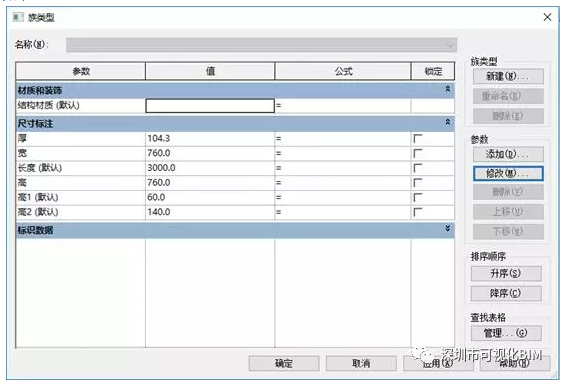

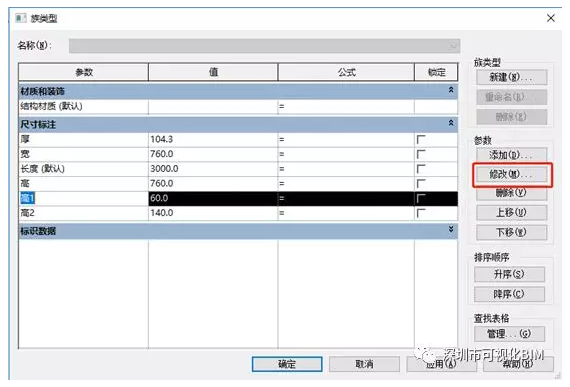

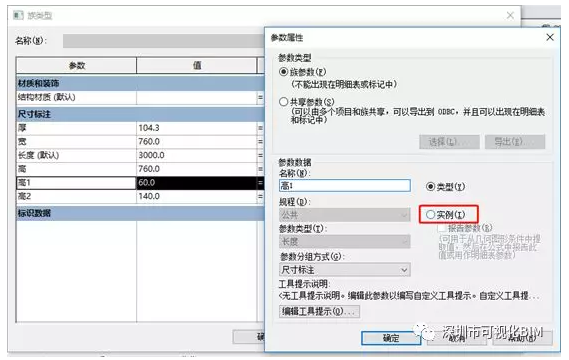

    6、打开族类型，将高1，高2两个参数修改为实例参数

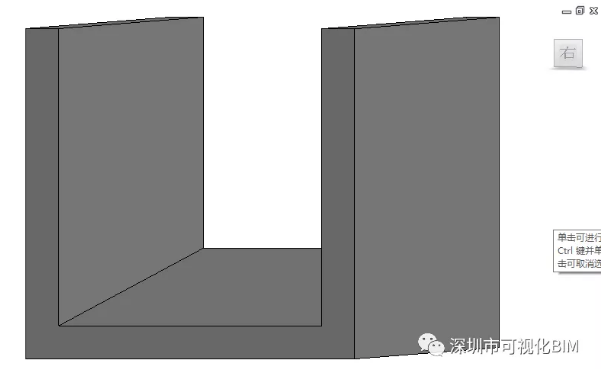

    最后效果如下：

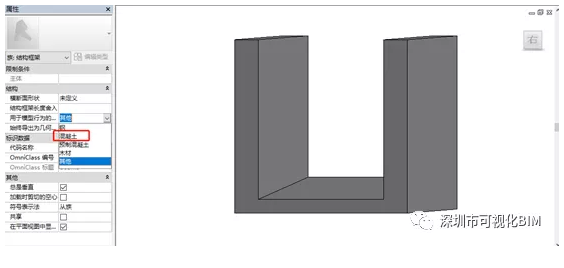

    7、族属性栏用于模型行为的材质改为混凝土，然后打开族类型测试参数

    好了，测试成功，小伙伴们赶紧将这个族载入到项目中去实践吧。
